SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.7 Einbau des Nachrüstsatzes
19
(LQEDXGHV1DFKUVWVDW]HV
WARNUNG
Beachten Sie Sicherheitshinweise zum Schneidgerät (siehe Abschn. 1.6).
1HXH/HLVWH%(7LVFKNRPSOHWWLHUHQ
Abb. 1.7.1 Anschlag, Niederhalter und Zentrierstück auf neuer "Leiste BE-Tisch" montieren
/HJHQGH
1. Neue "Leiste BE-Tisch"
2. Freifräsung
3. Alte, ausgebaute "Leiste BE-Tisch"
4. BE-Tisch-Anschlag umsetzen
5. Niederhalter umsetzen
6. Zentrierstück umsetzen (siehe auch Detail, Abb. 1.7.2)
5
4
3
6
1
2
1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM
1.7 Einbau des Nachrüstsatzes Ausgabe 01/01
20
Å Bauen Sie den BE-Tisch-Anschlag von der ausgebauten "Leiste BE-Tisch" ab (2 Innensechs-
kantschrauben M4 lösen).
Å Montieren Sie den Anschlag auf der neuen "Leiste BE-Tisch" aus dem Nachrüstsatz MTC, Art.-
Nr. 00334697-03 (siehe Abb. 1.7.1).
Å Demontieren Sie den Niederhalter (2 Innensechskantschrauben M6) und befestigen Sie ihn
auf der neuen "Leiste BE-Tisch".

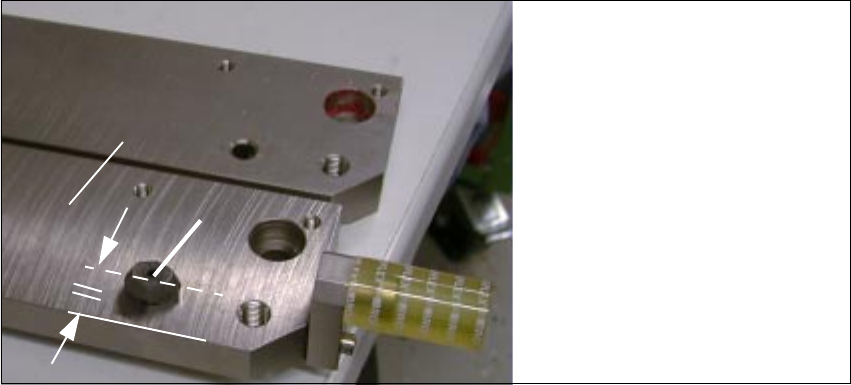

Abb. 1.7.2 Zentrierstück auf neue "Leiste BE-Tisch" montieren und ausrichten
/HJHQGH
1. Neue "Leiste BE-Tisch"
2. Zentrierstück (umgebaut von alter "Leiste BE-Tisch")
Å Lösen Sie die Konterung des Zentrierstücks (Gabelschlüssel SW 13) und treiben Sie das Zen-
trierstück mittels Nylonhammer heraus.
Å Setzen Sie das Zentrierstück in die neue "Leiste BE-Tisch" ein, richten Sie es mit der Längs-
kante parallel zur Längskante der "Leiste BE-Tisch" aus (siehe Abb. 1.7.2) und kontern Sie das
Zentrierstück.
Å Verlacken Sie die Sechskantmutter mit Schraubensicherungslack ROT.
SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.7 Einbau des Nachrüstsatzes
21
1HXH/HLVW H%(7LVFKHLQED XHQXQGH LQVWHOOHQ
HINWEIS
Die Ausrichtung der "Leiste BE-Tisch" erfolgt in der Maschine, durch vorsichtiges Einfahren des
BE-Tisches.
Abb. 1.7.3 Neue "Leiste BE-Tisch" in Maschine montieren
Legende:
1. Neue "Leiste BE-Tisch"
2. Innensechskantschrauben M10: Vorerst noch nicht fest anziehen!
Å Setzen Sie - rechts am Maschinenständer - die "Leiste BE-Tisch" in den Zentrierstift ein, aber
ziehen Sie die Befestigungsschrauben (2 Innensechskantschrauben M10) noch nicht ganz
fest. Die "Leiste BE-Tisch" muß sich in Ihrer Längsausrichtung beim folgenden Einfahren des
BE-Tisches noch ausrichten lassen.
HINWEIS
Beide Schrauben zur Befestigung der "Leiste BE-Tisch" sind nach Einfahren des BE-Wechselti-
sches / Einsetzen des BE-Tisches noch ausreichend zugänglich.
Å Fahren Sie bei ausgeschalteter Maschine den vorher abgedockten BE-Wechseltisch (Tisch in
Position oben) vorsichtig ein
Å Stellen Sie die pneumatische Verbindung des fahrbaren BE-Wechseltisches her.
