SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.7 Einbau des Nachrüstsatzes
21
 1HXH/HLVW H%(7LVFKHLQED XHQXQGH LQVWHOOHQ
HINWEIS
Die Ausrichtung der "Leiste BE-Tisch" erfolgt in der Maschine, durch vorsichtiges Einfahren des
BE-Tisches.

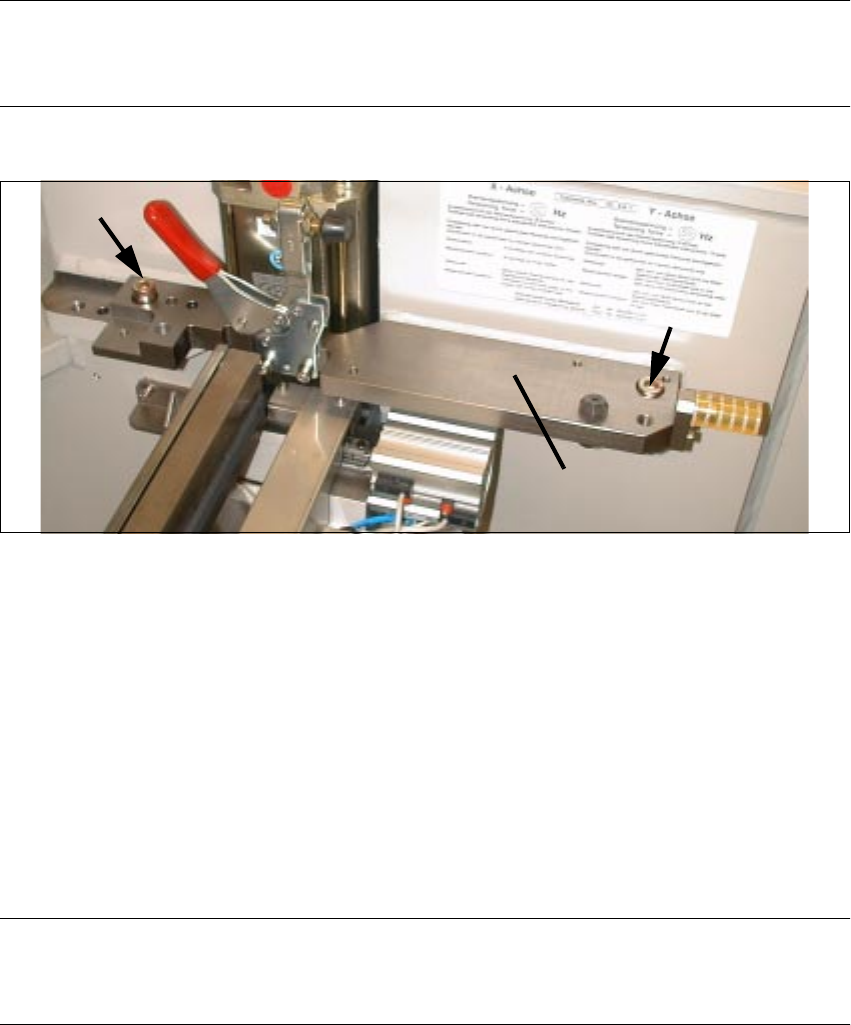

Abb. 1.7.3 Neue "Leiste BE-Tisch" in Maschine montieren
Legende:
1. Neue "Leiste BE-Tisch"
2. Innensechskantschrauben M10: Vorerst noch nicht fest anziehen!
Å Setzen Sie - rechts am Maschinenständer - die "Leiste BE-Tisch" in den Zentrierstift ein, aber
ziehen Sie die Befestigungsschrauben (2 Innensechskantschrauben M10) noch nicht ganz
fest. Die "Leiste BE-Tisch" muß sich in Ihrer Längsausrichtung beim folgenden Einfahren des
BE-Tisches noch ausrichten lassen.
HINWEIS
Beide Schrauben zur Befestigung der "Leiste BE-Tisch" sind nach Einfahren des BE-Wechselti-
sches / Einsetzen des BE-Tisches noch ausreichend zugänglich.
Å Fahren Sie bei ausgeschalteter Maschine den vorher abgedockten BE-Wechseltisch (Tisch in
Position oben) vorsichtig ein
Å Stellen Sie die pneumatische Verbindung des fahrbaren BE-Wechseltisches her.
1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM
1.7 Einbau des Nachrüstsatzes Ausgabe 01/01
22
GEFAHR
Ab jetzt besteht besonders große GEFAHR am Schneidgerät!
Fassen Sie nicht von oben durch den Leergurtleitkanal oder von unten in das Schneidgerät.
Å Schalten Sie die Druckluft am Hauptventil der Drucklufteinheit ein. Schalten Sie die Maschine
ein.
Å Betätigen Sie das Handventil, links am BE-Tisch.
Å Stellen Sie sicher, daß der Tisch an beiden Seiten optimal auf der "Leiste BE-Tisch" aufliegt!
WARNUNG Bestückkopf-Crash
Wenn der BE-Tisch NICHT optimal aufliegt, das Zentriertstück also nicht maximal eingefahren ist,
kann dies zur Beschädigung des Bestückkopfes führen.

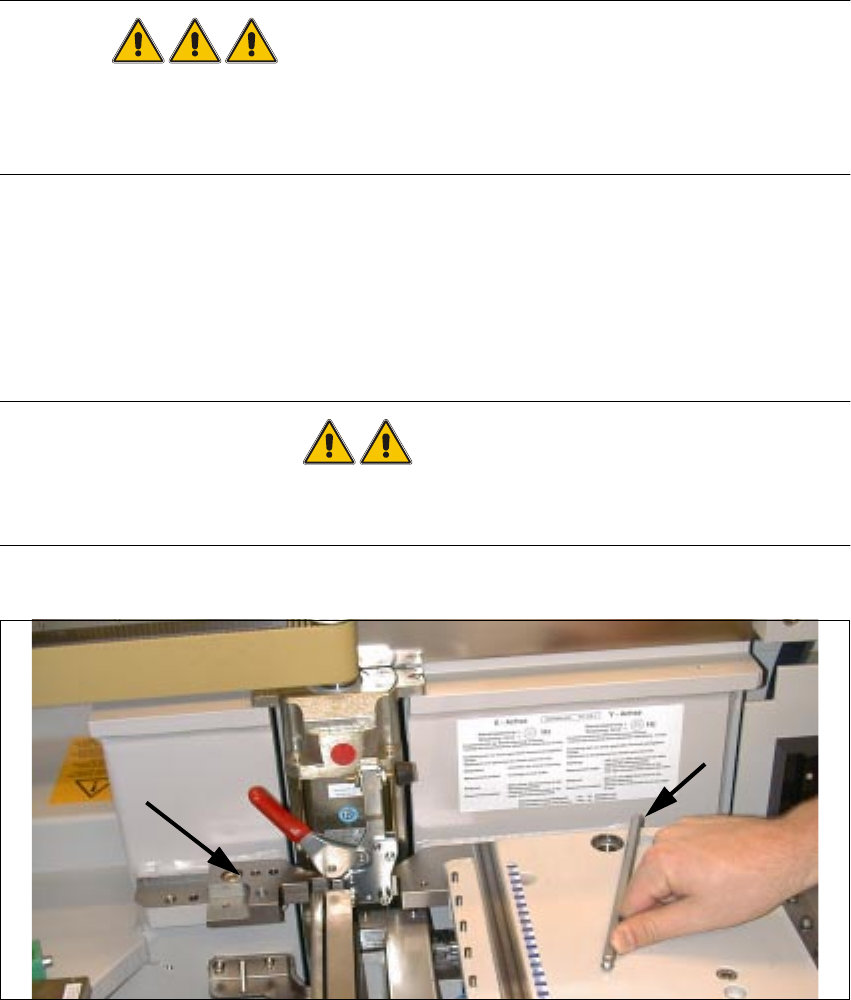

Abb. 1.7.4 Befestigungsschrauben festziehen (M10, Gr. 8)
Å Ziehen Sie die beiden Schrauben der "Leiste BE-Tisch", rechts, fest (siehe Abb. 1.7.3).
Å Fahren Sie den BE-Wechseltisch noch mal kurz heraus und anschließend wieder in die Ma-
schine ein.
Å Senken Sie den BE-Tisch ab, um zu testen, daß die Position der "Leiste BE-Tisch" optimal ist,
der Tisch also RKQHPHFKDQLVFKHV+LQGHUQLVHLQ]XIDKUHQL VWXQGEHLGVHLWLJRSW LPDO DXI
OLHJW. Falls notwendig lockern Sie nochmals die 2 Befestigungsschrauben und korrigieren Sie
SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.7 Einbau des Nachrüstsatzes
23
die Winkel-Position der "Leiste BE-Tisch". Ziehen Sie anschließend die beiden Schrauben fest
-> beachten Sie den folgenden VORSICHT-Text!
WARNUNG
zur Absicherung gegen Manipulation mit der Folge von Sachschaden:
Verlacken Sie abschließend die beiden Befestigungsschrauben der "Leiste BE-Tisch" mit Schrau-
bensicherungslackslack ROT.
Å Montieren Sie die Gleitschiene rechts (schwarzes Kunststoffteil) mit den 2 innensechskant-
schrauben M6 (Gr.5), wie in Abb. 1.6.5 dargestellt.
 1HXH$XIQDKPHIU33:07&PRQWLHUHQXQGDXVULFKWHQ
Abb. 1.7.5 Neue Aufnahme für PPW MTC montieren
Legende:
1. Befestigung der Aufnahme für den PPW MTC:
3 Innensechskantschrauben M6
2. 2 Zentrierstifte (bereits montiert)
Å Montieren Sie jetzt die neue Aufnahme für den PPW MTC aus dem Nachrüstsatz, Art.-Nr.
00357127-01:
