SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.8 Installation des MTC
45
Å Führen Sie einen Doppelklick auf die jeweilige Zeile aus, wie auf folgendem Bildschirm darge-
stellt oder wählen Sie "Editieren" (Button):
Abb. 1.8.7 SITEST: Pipettenwechsler-Kopffunktionen, Editieren...Soll-Pipette (Beispiel: RV6)
Å Wählen Sie in dem sich öffnenden Fenster "Editieren .." die Soll-Pipette (z. B. Typ 920) aus,
die in der Rüstung konfiguriert ist - > wählen Sie "Übernehmen" (Button).
Å Führen Sie diese Auswahl nacheinander für jedes Segment durch.
Å Wählen Sie abschließend "Wechsel quittieren" (Button).
1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM
1.8 Installation des MTC Ausgabe 01/01
46
Å Wählen Sie "Pipettenwechsler Kopffunktionen" -> "Konfiguration ändern".
Der folgende Bildschirm wird angezeigt
Abb. 1.8.8 SITEST: Pipettenwechsler-Konfiguration ändern (Beispiel: RV6)
HINWEIS:
- 9-er Magazine müssen mit 9-er Pipettentyp (z. B. Typ 920),
- 8-er Magazine müssen mit 8-er-Pipettentyp (z. B. Typ 820) definiert werden.
Å Wählen Sie für jedes Magazin die SOLL-Pipette (z. B. Typ 920 / 820) aus, die vorher am Kopf
definiert wurde -> wählen Sie "Übernehmen" (Button), um diese Pipette als IST-Pipette zu
übernehmen.
Å Setzen Sie für jedes Magazin den "Füllstand" (Button) auf "0" -> wählen Sie "Übernehmen"
(Button) -> Kontrollieren Sie die Füllstände.
SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.8 Installation des MTC
47
Å Wählen Sie zum Vermessen / Kalibrieren des neuen PW
die ICONE "Pipettenwechsler-Magazinfunktionen" .
Je nachdem, welcher Revolverkopf für dieses Portal konfiguriert ist, wird der Bildschirm für den
entsprechenden Pipettenwechsler MTC, Abb. 1.8.9 oder Abb. 1.8.10 angezeigt:

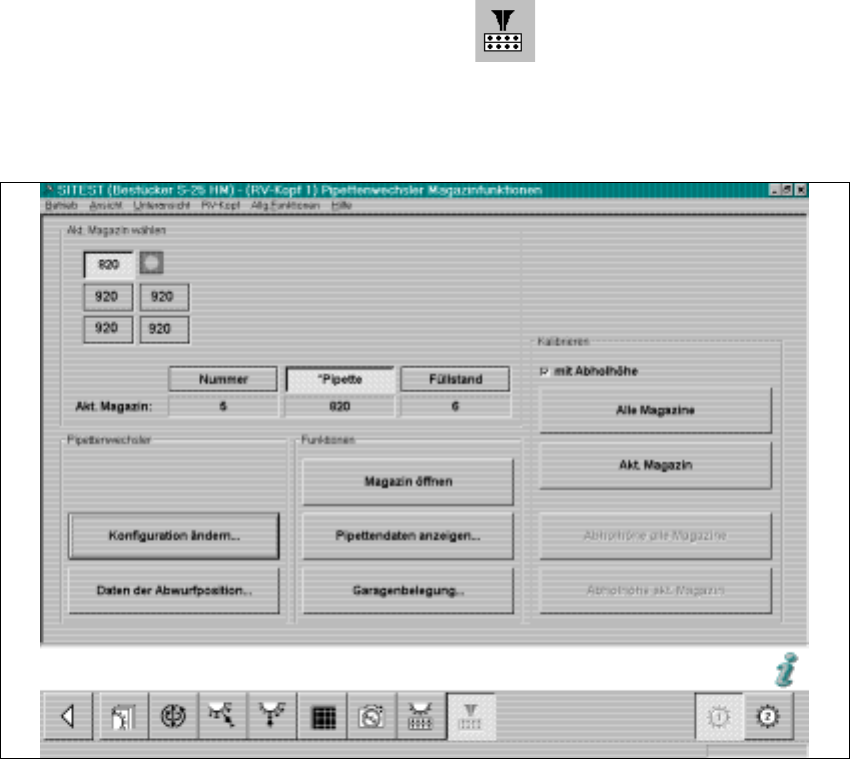

Abb. 1.8.9 SITEST: PPW-Magazinfunktionen (Beispiel: RV6)
