1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM
1.8 Installation des MTC Ausgabe 01/01
46
Å Wählen Sie "Pipettenwechsler Kopffunktionen" -> "Konfiguration ändern".
Der folgende Bildschirm wird angezeigt
Abb. 1.8.8 SITEST: Pipettenwechsler-Konfiguration ändern (Beispiel: RV6)
HINWEIS:
- 9-er Magazine müssen mit 9-er Pipettentyp (z. B. Typ 920),
- 8-er Magazine müssen mit 8-er-Pipettentyp (z. B. Typ 820) definiert werden.
Å Wählen Sie für jedes Magazin die SOLL-Pipette (z. B. Typ 920 / 820) aus, die vorher am Kopf
definiert wurde -> wählen Sie "Übernehmen" (Button), um diese Pipette als IST-Pipette zu
übernehmen.
Å Setzen Sie für jedes Magazin den "Füllstand" (Button) auf "0" -> wählen Sie "Übernehmen"
(Button) -> Kontrollieren Sie die Füllstände.
SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.8 Installation des MTC
47
Å Wählen Sie zum Vermessen / Kalibrieren des neuen PW
die ICONE "Pipettenwechsler-Magazinfunktionen" .
Je nachdem, welcher Revolverkopf für dieses Portal konfiguriert ist, wird der Bildschirm für den
entsprechenden Pipettenwechsler MTC, Abb. 1.8.9 oder Abb. 1.8.10 angezeigt:
Abb. 1.8.9 SITEST: PPW-Magazinfunktionen (Beispiel: RV6)
1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM
1.8 Installation des MTC Ausgabe 01/01
48

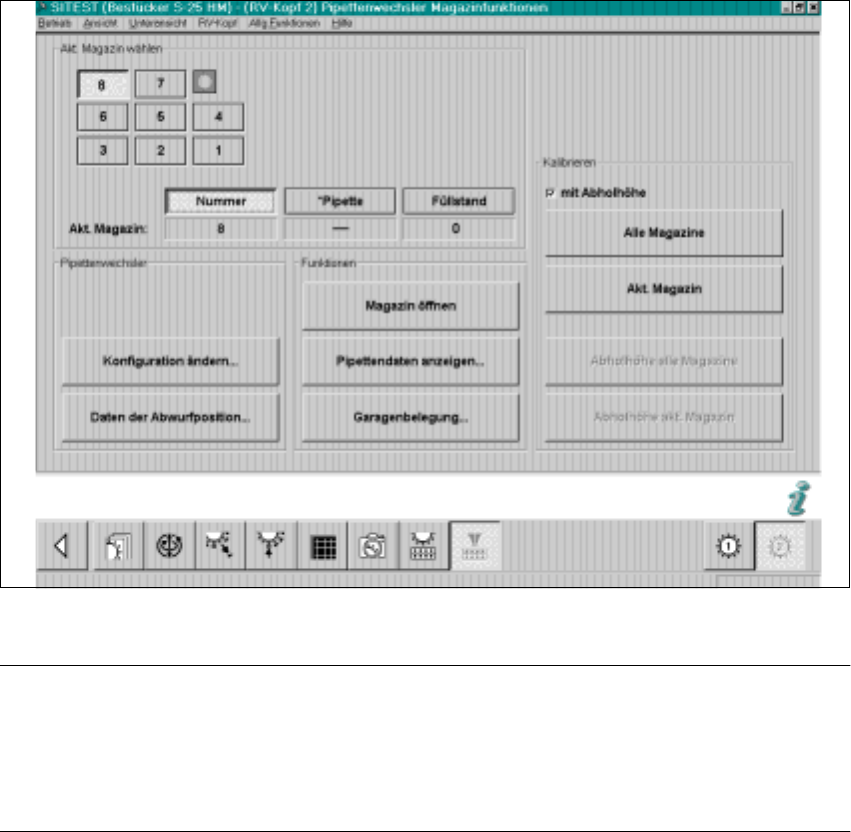

Abb. 1.8.10 SITEST: Pipettenwechsler-Magazinfunktionen (Beispiel RV12)
HINWEIS:
Am RV12-PPW ist der Ablauf weniger aufwendig als für den RV6-PPW:
Während der RV6 PPW komplett mit Pipetten belegt werden muß, wird für RV12 PPW keines der
Magazine mit Pipetten belegt. Es muß nur eine beliebige Pipette der Typreihe 900 am 12-Seg-
ment Revolverkopf eingesetzt werden. Anschließend kann einfach kalibriert werden.
Å Kalibrieren des 12-er Pipettenwechslers:
Å Magazine: Keine Pipetten definieren = alle Kästchen unterhalb "Pipette" auf der BO
mit " --".
Beachten Sie: Die Zählweise für die Magazine ist im Gegensatz zur früheren Darstellung
von rechts nach LINKS.
Å Kalibrieren des RV6-Pipettenwechslers:
Å Kontrollieren Sie ggf. noch mal die Magazinbelegung mit Pipetten und den Füllstand "0"
(Buttons).
Å Gehen Sie für beide PPW-Typen weiter vor, wie folgt:
Aktivieren Sie im Feld "Kalibrieren" die Funktion "PLW Abholhöhe" (siehe Abb. 1.8.10) -> wäh-
len Sie "alle Magazine" (Button):
