0901-002 20 テープフィーダ T APE FEEDER GT -18080C, 18081C, 18082C GT -18080C, 18081C, 18082C Fig. W -6 モーターコントロール基板 Motor Control PCB 505 See Fig.W-3 Key No.221 See Fig.W-3 Key No.221 See Fig.W-1 Key No.2 See Fig.W-2 Key No.13…
1004-004
19
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
W-5
W-5 list-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. W
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. W).
404 6301627045 P.C.B,MOUNT 1 1 1 877W--110-504 4B111602
417 0926100J ASSY_GRIP 1 1 1 877W--020-017 0926100J
418 6301556888 COVER(GRIP) 1 1 1 877W--020-018 211AB843
432 221AB004 BOLT_HEX-SCT 2 2 2 M4X22 877W--020-032 221AB004
437 4111151507 SCR TPG PAN 3X12 2 2 2 877W--020-037 221N0005
445 08040009 NAME PLATE,INDEX 1 1 1 877W--020-045 08040009
GT-18080C
GT-18081C
GT-18082C
0901-002
20
テープフィーダ
T
APE FEEDER
GT-18080C, 18081C, 18082C GT-18080C, 18081C, 18082C

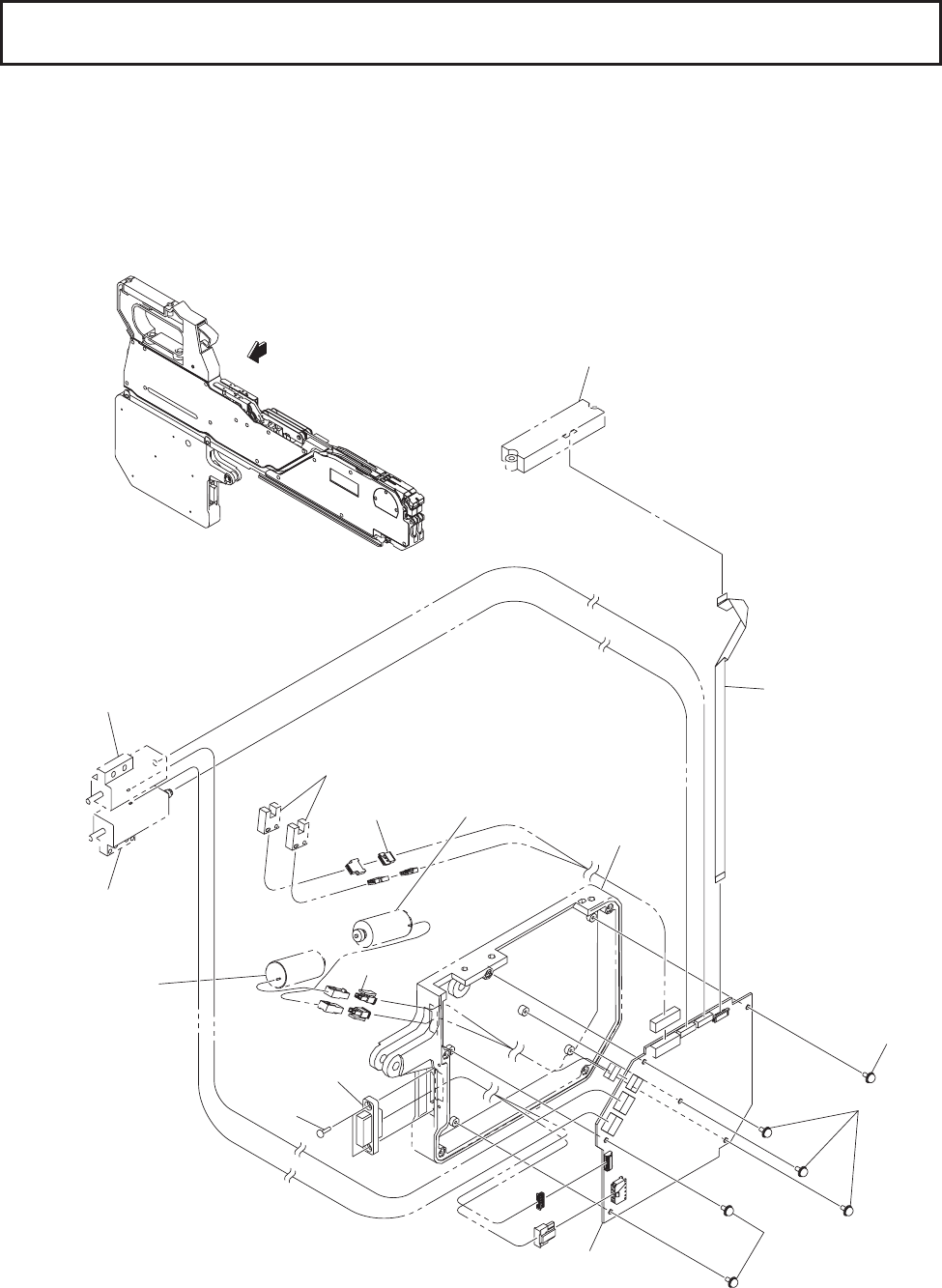

Fig. W-6
モーターコントロール基板
Motor Control PCB
505
See Fig.W-3
Key No.221
See Fig.W-3
Key No.221
See Fig.W-1
Key No.2
See Fig.W-2
Key No.139
See Fig.W-5
Key No.404
See Fig.W-2
Key No.139
See Fig.W-3
Key No.242
VIEW "A"
502
508
501
526
526
526
503
536
A
W-6 illust-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. W
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. W).
1004-004
21
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
W-6
W-6 list-1
必ずバージョンを確認してから、立体分解図の書類番号を選択して下さい。（
Fig. W
参照）
Make sure to confirm the version No. and select the Document No. for the Exploded View. (Refer to Fig. W).
501 6301263328 CORD 1 1 1 877W--020-501 4W202800
502 6301448923 CORD 1 1 1 877W--020-502 4W203549
503 6301448930 CORD 1 1 1 877W--020-503 4W203550
505 6301629551 WIRE 1 1 1 877W--020-505 4W300035
508 6301612218 UNIT,DRIVER 1 1 1 877W--020-508 4U240484
526 6301274546 SCR PAN+SW+W 3X6 6 6 6 877W--020-026 221D0262
536 4111425004 SCR PAN 2.5X8 2 2 2 877W--020-036 221E0487
GT-18080C
GT-18081C
GT-18082C
