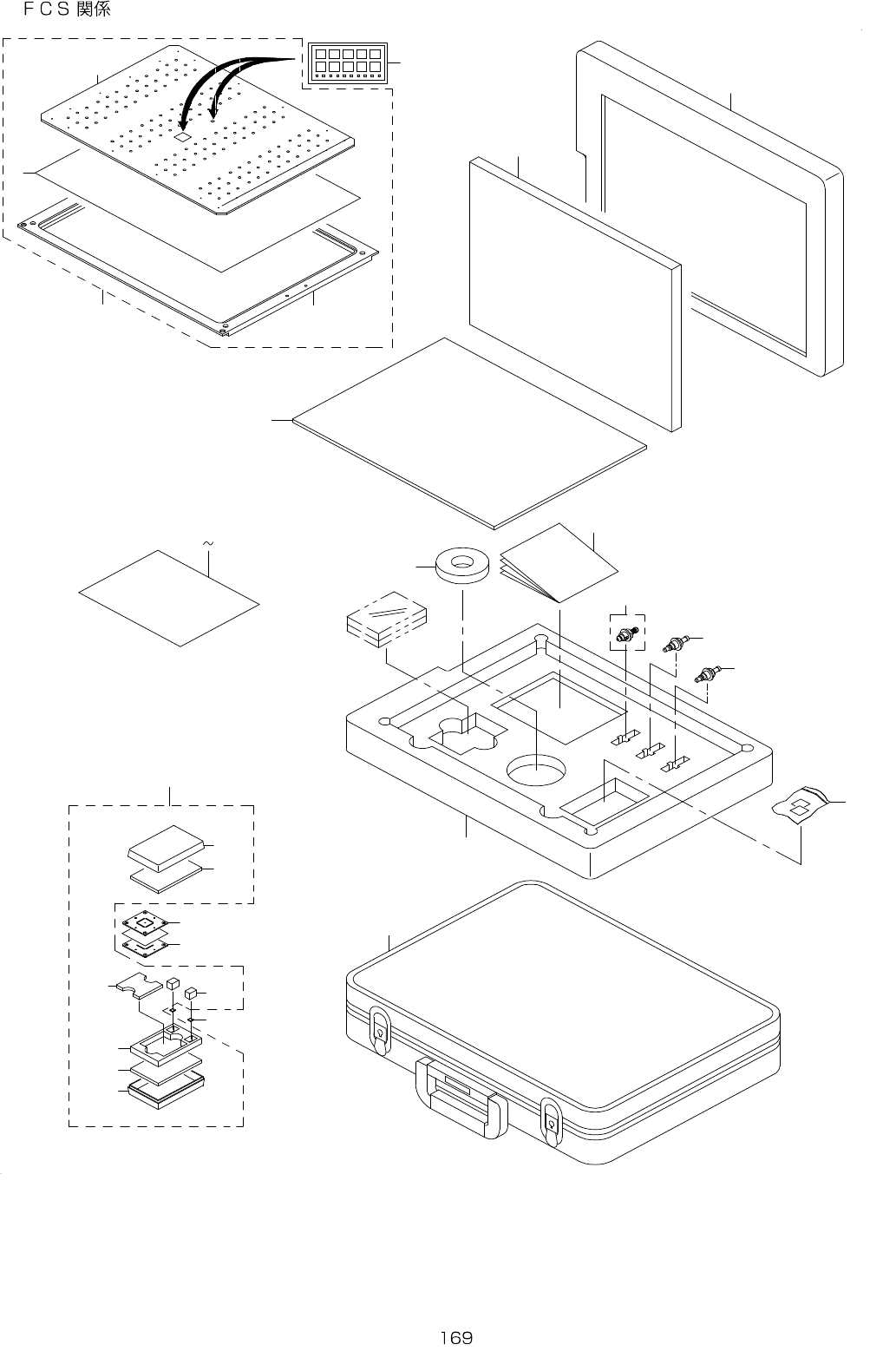

- - 85. FCSCOMPONEN TS 3 1 1 9 1 9 1 7 6 1 5 1 8 2 4 7 8 9 1 0 2 6 1 4 1 6 1 4 1 5 2 0 2 2 1 3 2 3 2 5 1 2 2 4 1 1 5 2 7

100%1 / 284
- -

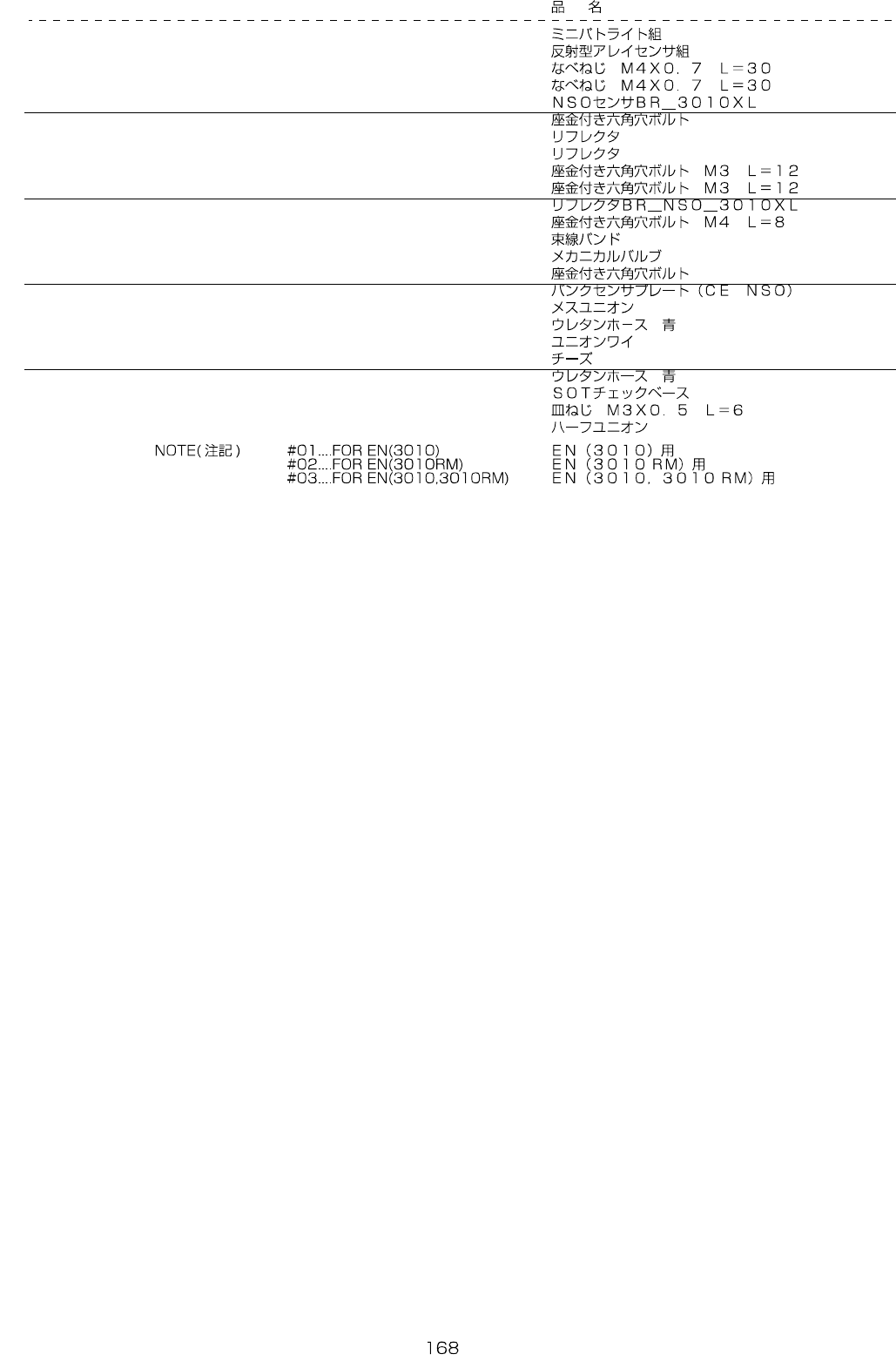

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-48055 MINIPATLITEASM 2
2
#03
401-10014 REFLEXARRAYSENSORASM 1
3
#01
SM-4043001-SF SCREWM4X30 3
4
#02
SM-4043001-SF SCREWM4X30 6
5
#01
401-18891 NSO_SENSOR_BR3010_XL 1
6
#01
SL-6041092-TN SCREW 2
7
#01
400-93804 REFLEKTOR 1
8
#02
400-93804 REFLEKTOR 2
9
#01
SL-6031292-TN SCREWM3L=12 2
10
#02
SL-6031292-TN SCREWM3L=12 4
11
#01
401-18890 REFERECTOR_BR_NSO_3010XL 1
12
#01
SL-6040892-TN SCREWM4L=8 2
13
#03
EA-9500B01-00 CABLEBAND 10
14
#03
PV-0105051-00 MECHANICALVALVE 2
15
#03
SL-6043592-TN SCREW 4
16
#03
E4325-725-000 BANKSENSORPLATE(CENSO) 2
17
#03
PJ-3010651-06 KNIFEUNION 2
18
#03
BT-0600400-EC TUBEHOSE,BLUE 0.2
19
#03
PJ-3080600-03 YUNION 2
20 PJ-3050400-01 TEE 1
21 BT-0400251-EA TUBEHOSE,BLUE 1
22 400-45984 SOTCHECKBASE 1
23 SM-1030601-SC SCREWM3L=6 2
24 PJ-3010405-05 HALFUNION 1
- -
85.FCSCOMPONENTS
3
1
1 9
1 9
1 7
6
1 5
1 8
2
4
7
8
9
1 0
2 6
1 4
1 6
1 4
1 5
2 0 2 2
1 3
2 3
2 5
1 2
2 4
1 1
5
2 7
- -

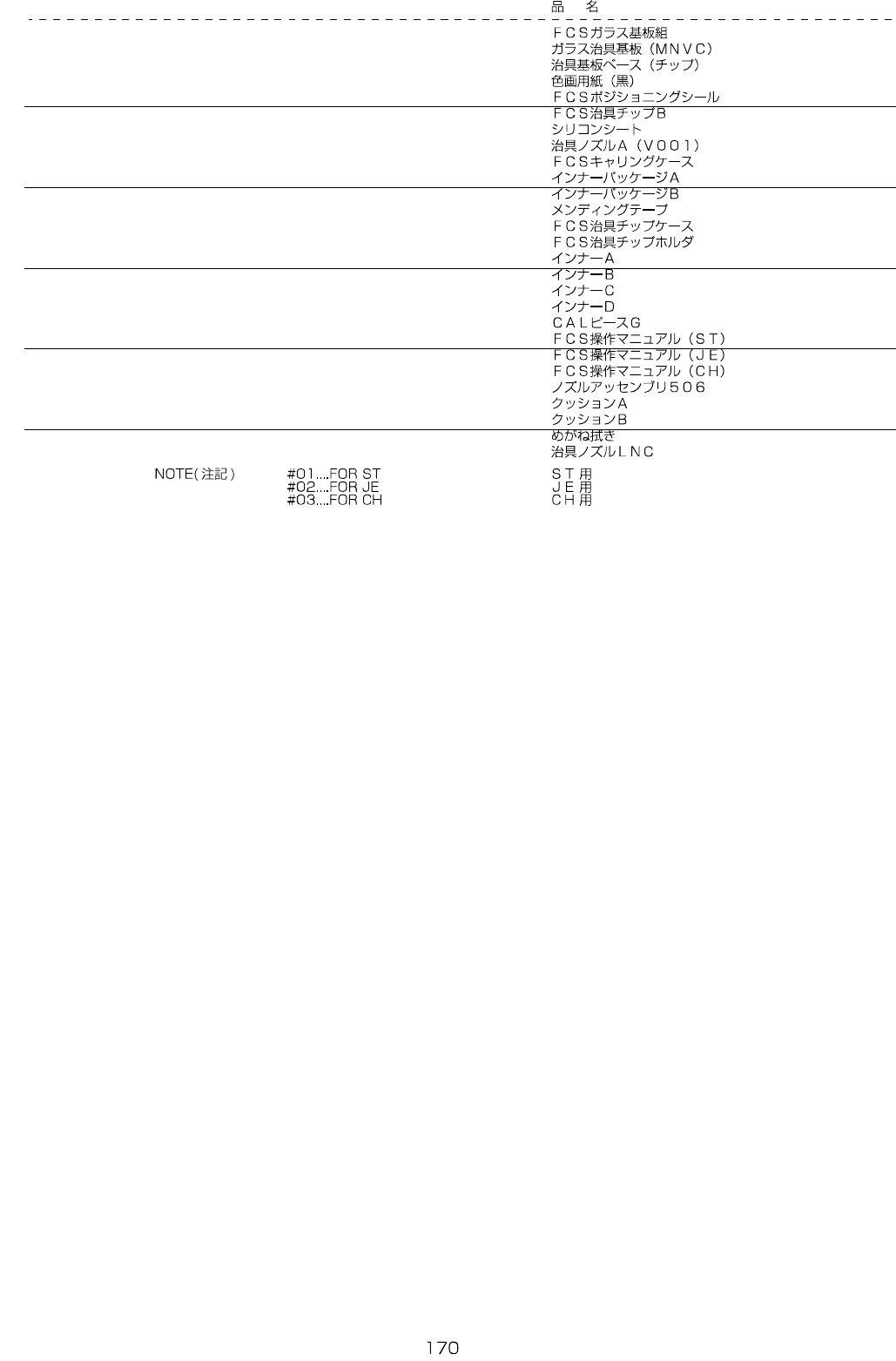

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-27209 FCSPWBASM(FORFCS) 1
2 400-11454 GLASSPWB(FORMNVC) (1)
3 400-18223 JIGPWBBASE(FORCHIP) (1)
4 400-27196 DRAWINGPAPER (1)
5 400-34082 FCSPOSITIONINGSEAL 1
6 400-20304 FCSJIGCHIPB 2
7 400-27147 SILICONSHEET 96
8 E2101-998-000 JIGNOZZLEA(V001) 1
9 400-27210 FCSCARRYINGCASE 1
10 400-66810 INNERPACKAGEA 1
11 400-66811 INNERPACKAGEB 1
12 400-27198 MENDINGTAPE 1
13 400-27316 FCSJIFCHIPCASE 1
14 400-27312 FCSJIGCHIPHOLDER (1)
15 400-27313 INNERA (2)
16 400-27314 INNERB (1)
17 400-27315 INNERC (2)
18 400-27410 INNERD (1)
19 400-11453 CALPIECEG 2
20
#01
400-30289 FCSOPERATIONMANUAL(ST) 1
21
#02
400-30290 FCSOPERATIONMANUAL(JE) 1
22
#03
400-56880 FCSOPERATIONMANUAL(CH) 1
23 400-01344 NOZZLEASSEMBLY506 1
24 400-66812 CUSHIONA 1
25 400-66813 CUSHIONB 1
26 400-27235 TRAYSEE 1
27 400-46647 JIGNOZZLELNC 1
