- - 15. ATC&CALBL OCKCOMPONENTS (TYPEXL) 7 3 7 3 7 3 5 0 5 1 5 3 5 4 7 4 4 4 6 4 9 6 3 6 2 6 1 6 4 6 5 6 7 2 4 4 3 A 5 9 7 1 5 6 5 7 5 2 5 5 5 8 7 0 6 9 6 8 6 0 6 6 1 7 5 1 0 1 6 5 6 2 1 2 8 2 2 A 4 3 4 3 1 8 …

100%1 / 284
- -

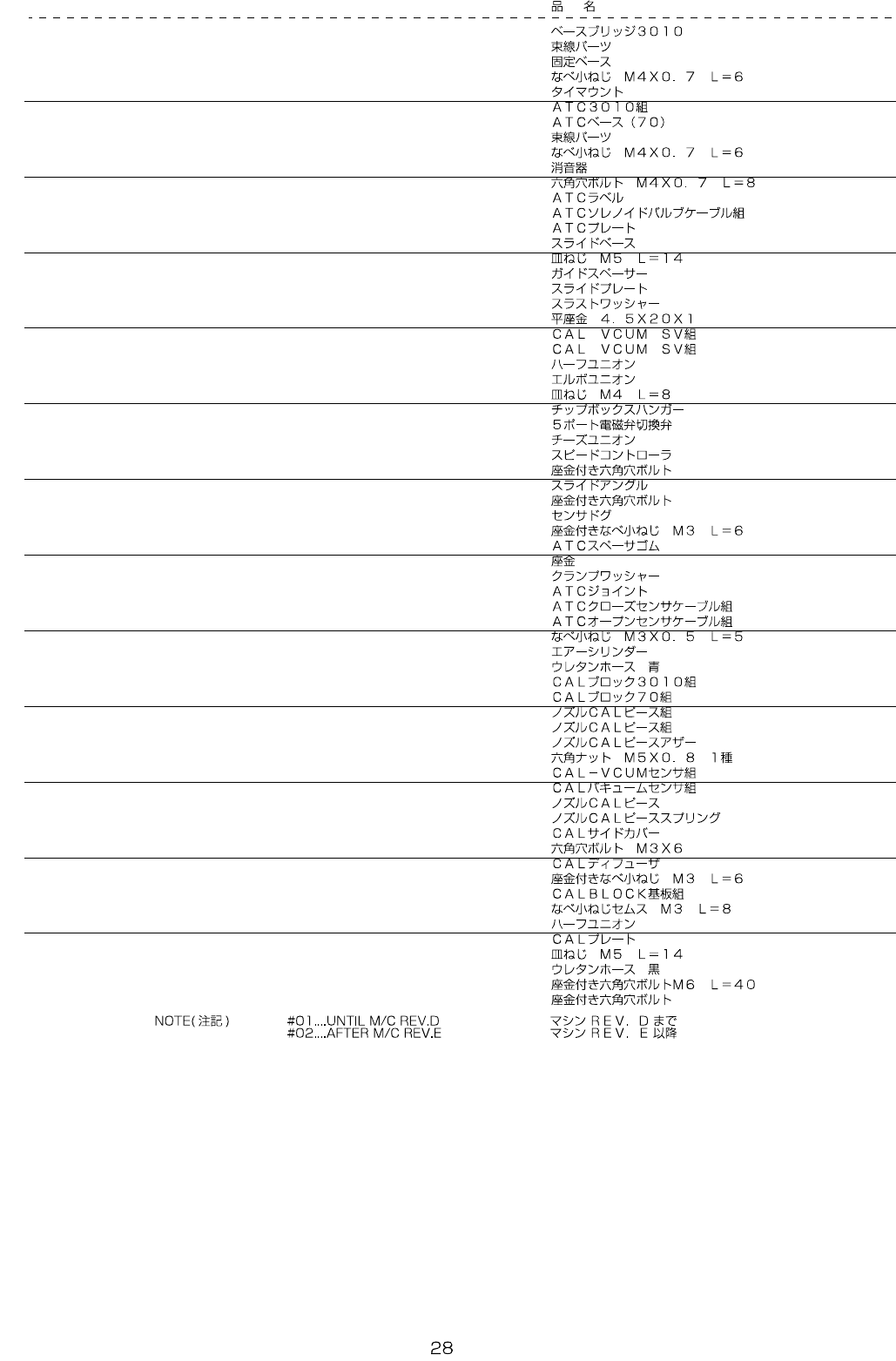

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-08815 BASEBRIDGE3010 1
2 HX-0034400-00 HARNESSPARTS 2
3 HX-0029400-00 FIXEDBASE 5
4 SM-4040601-SC SCREWM4X0.7L=6 12
5 HX-0045400-00 TIEMOUNT 5
6 401-14763 ATC3010ASSY 1
7 400-45971 ATCBASE(70) (1)
8 HX-0034400-00 HARNESSPARTS (3)
9 SM-4040601-SC SCREWM4X0.7L=6 (3)
10 PX-0505010-00 SILENCER (2)
11 SM-6040802-TN SCREW (2)
12 400-45983 ATCLABEL (1)
13 400-92510 ATCSVCABLEASM (1)
14 400-45973 ATCPLATE (1)
15 400-45974 SLIDEBASE (1)
16 SM-1051452-TN PLATESCREWM5L=14 (4)
17 400-45975 GUIDESPACER (4)
18 400-45976 SLIDEPLATE (1)
19 E3404-700-000 THRUSTWASHER (8)
20 WP-0451016-SP WASHER4.5X20X1 (4)
21 400-50375 CALVCUMSVASM (1)
22 400-02125 CALVCUMSVASM (1)
23 PJ-3010605-03 HALFUNION (1)
24 PJ-3040405-04 ELBOWUNION (1)
25 SM-1040852-TP DISHSCREW (2)
26 400-45980 CHIPBOXHANGER (1)
27 PV-1502060-A0 5PORTMAGNETICTRANSFERVALVE (1)
28 400-62594 CHEESEUNION (1)
29 PC-0105080-00 SPEEDCONTROLLER (2)
30 SL-6041092-TN SCREW (4)
31 400-45977 SLIDERANGLE (1)
32 SL-6041092-TN SCREW (2)
33 400-45978 SENSORDOG (1)
34 SL-4030691-SC SCREWM3L=6 (1)
35 400-01286 ATCSPACERRUBBER (1)
36 B2107-816-000 WASHER (1)
37 GLA-02335000 CLAMPWASHER (1)
38 E3528-729-000 ATCJOINT (1)
39 401-10017 ATCCLOSESENSASM (1)
40 401-10016 ATCOPENSENSASM (1)
41 SM-4030501-SC SCREWM3X0.5L=5 (4)
42 400-42709 AIRCYLINDER (1)
43 BT-0400251-EA TUBEHOSE,BLUE (0.8)
44
#02
401-32366 CAL_BLOCK_3010_ASM 1
45
#01
400-50376 CALBLOCK70ASM 1
46
#02
401-32365 NOZZLECALPIECEASM (1)
47
#01
400-57039 NOZZLECALPIECEASM (1)
48 L203E-021-000 NOZZLECALPIECEOUTER (1)
49 NM-6050001-SC NUTM5X0.8TYPE1 (1)
50
#02
401-22811 CAL-VCUM_SENS_ASM (1)
51
#01
400-02126 CALVACUUMSENSORASSY (1)
52 400-45979 NOZZLECALPIECE (1)
53 L203E-121-000 NOZZLECALPIECEOUTERSP (1)
54 L202E-521-000 CALSIDECOVER (1)
55 SM-6030602-TN SCREWM3X6 (2)
56 L202E-621-000 CALDIFFUSER (1)
57 SL-4030691-SC SCREWM3L=6 (2)
58 400-07376 CALBLOCKPCBASM (1)
59 SL-4030891-SC SCREWM3X8 (2)
60 PJ-3010405-05 HALFUNION (1)
61 400-45994 CALPLATE (1)
62 SM-1051452-TN PLATESCREWM5L=14 (2)
63 BT-0400251-EB URETHANEHOSE,BLACK (0.3)
64 SL-6064092-TN SCREW 6
65 SL-6062092-TN SCREWM6L=20 4
- -

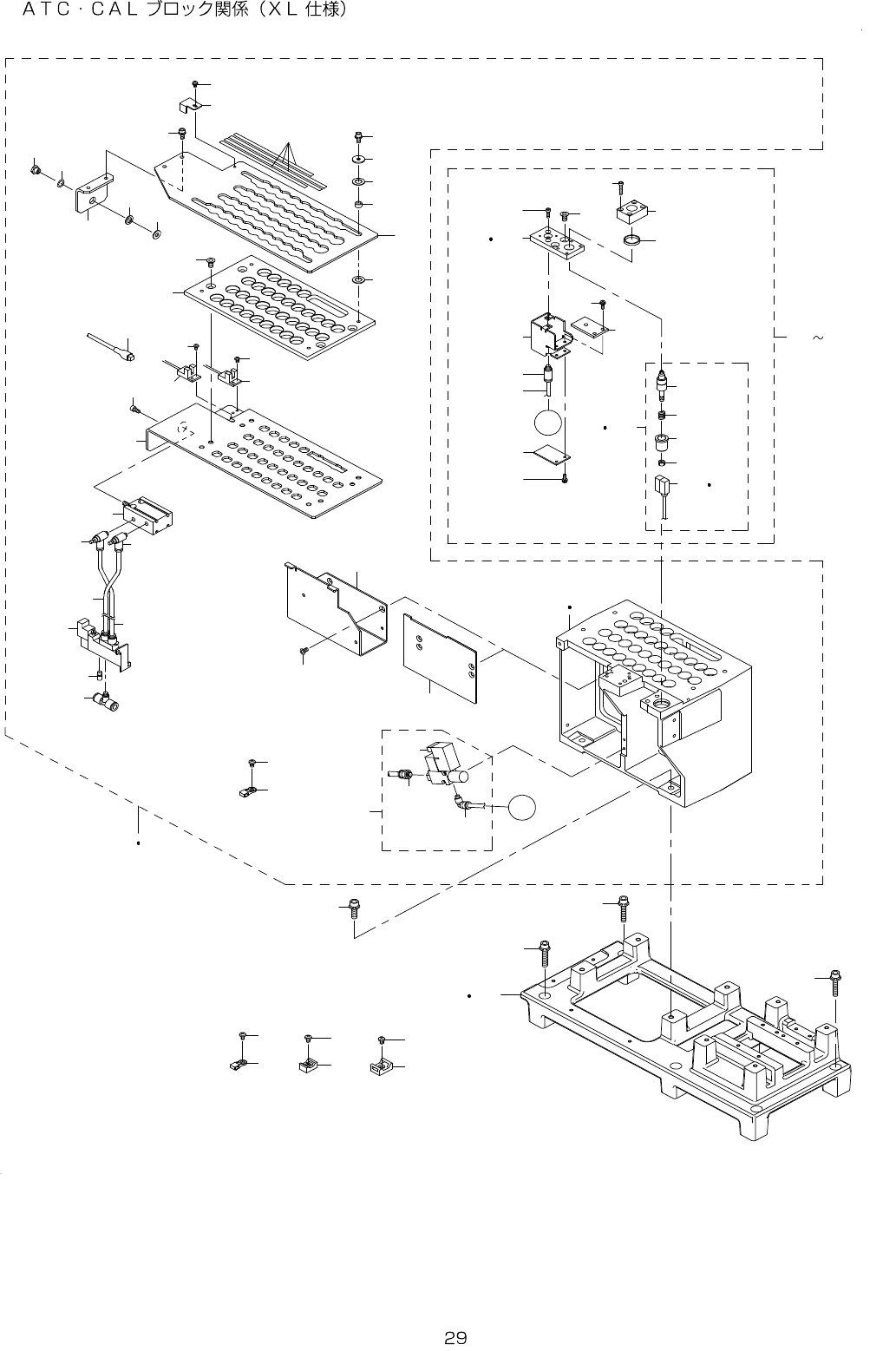

15.ATC&CALBLOCKCOMPONENTS(TYPEXL)
7 3
7 3
7 3
5 0 5 1
5 3 5 4
7 4
4
4 6 4 9
6 3
6 2
6 1
6 4 6 5
6 7
2
4
4
3
A
5 9
7 1
5 6
5 7
5 2
5 5
5 8
7 0
6 9
6 8
6 0
6 6
1 7 5
1 0
1 6
5 6
2 1
2 8
2 2
A
4 3
4 3
1 8
9
4 4
4 5
7 8
7 2
1 5
1 4
4 2
1 0
4 1
4 1
3 9
4 0
3 1
3 2
3 4
3 3
2 3
2 2
2 0
1 7
1 9
1 2
1 1
1 3
3 8
3 7
3 6
3 5
3 0
2 4
2 5
2 6
2 7
2 9
- -

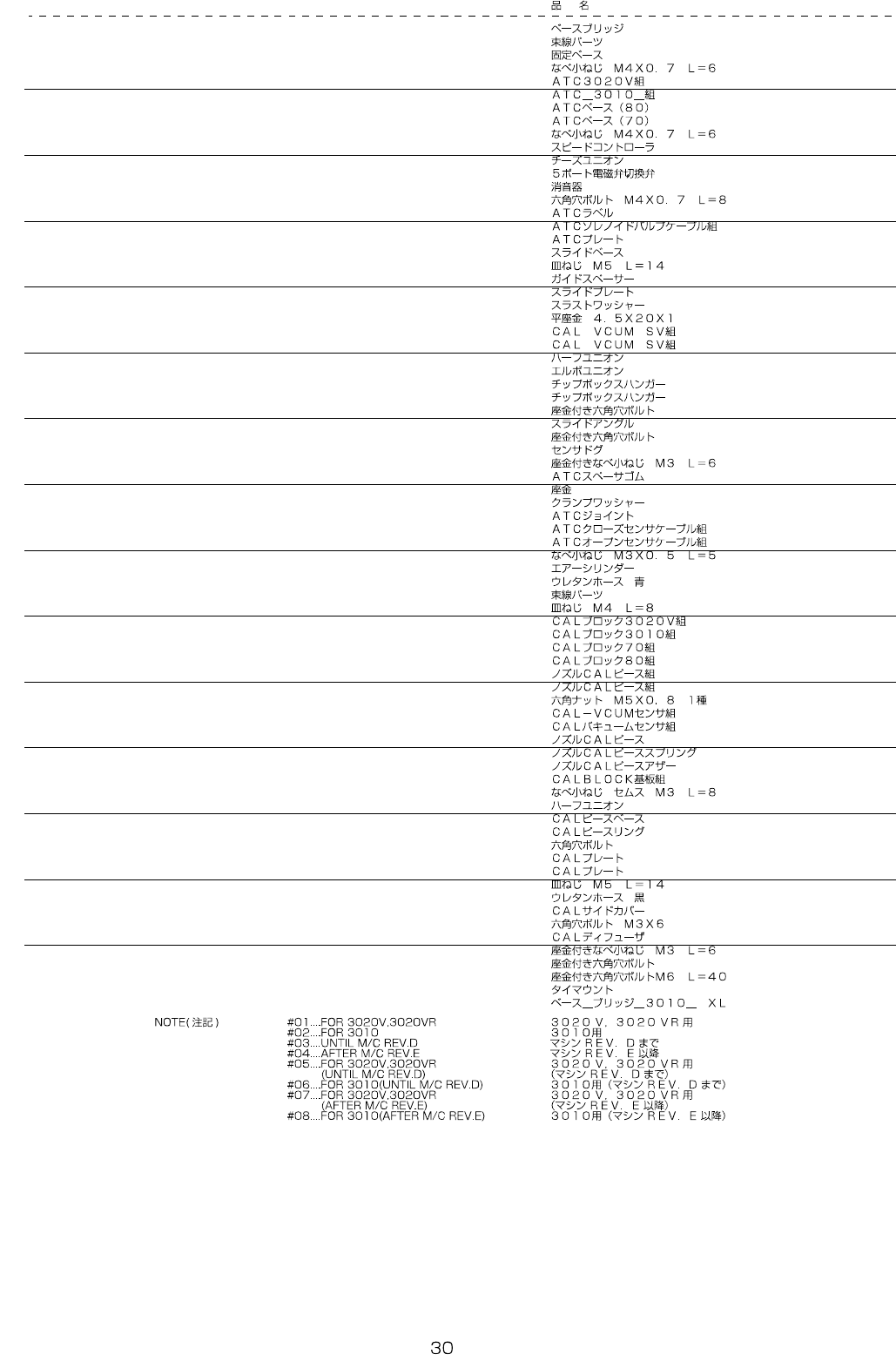

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-71309 BASEBRIDGE 1
2 HX-0034400-00 HARNESSPARTS 2
3 HX-0029400-00 FIXEDBASE 5
4 SM-4040601-SC SCREWM4X0.7L=6 12
5 401-14520 ATC3020VASSY 1
6
#02
401-14763 ATC_3010_ASSY 1
7 400-45972 ATCBASE(80) (1)
8
#02
400-45971 ATCBASE(70) (1)
9 SM-4040601-SC SCREWM4X0.7L=6 (3)
10 PC-0105080-00 SPEEDCONTROLLER (2)
11 400-62594 CHEESEUNION (1)
12 PV-1502060-A0 5PORTMAGNETICTRANSFERVALVE (1)
13 PX-0505010-00 SILENCER (2)
14 SM-6040802-TN SCREW (2)
15 400-45983 ATCLABEL (1)
16 400-92510 ATCSVCABLEASM (1)
17 400-45973 ATCPLATE (1)
18 400-45974 SLIDEBASE (1)
19 SM-1051452-TN PLATESCREWM5L=14 (4)
20 400-45975 GUIDESPACER (4)
21 400-45976 SLIDEPLATE (1)
22 E3404-700-000 THRUSTWASHER (8)
23 WP-0451016-SP WASHER4.5X20X1 (4)
24 400-50375 CALVCUMSVASM (1)
25 400-02125 CALVCUMSVASM (1)
26 PJ-3010605-03 HALFUNION (1)
27 PJ-3040405-04 ELBOWUNION (1)
28 401-06052 CHIPBOXHANGER (1)
29
#02
400-45980 CHIPBOXHANGER (1)
30 SL-6041092-TN SCREW (4)
31 400-45977 SLIDERANGLE (1)
32 SL-6041092-TN SCREW (2)
33 400-45978 SENSORDOG (1)
34 SL-4030691-SC SCREWM3L=6 (1)
35 400-01286 ATCSPACERRUBBER (1)
36 B2107-816-000 WASHER (1)
37 GLA-02335000 CLAMPWASHER (1)
38 E3528-729-000 ATCJOINT (1)
39 401-10017 ATCCLOSESENSASM (1)
40 401-10016 ATCOPENSENSASM (1)
41 SM-4030501-SC SCREWM3X0.5L=5 (4)
42 400-42709 AIRCYLINDER (1)
43 BT-0400251-EA TUBEHOSE,BLUE (0.8)
44 HX-0034400-00 HARNESSPARTS (3)
45 SM-1040852-TP DISHSCREW (2)
46
#07
401-32367 CAL_BLOCK_3020V_ASM 1
47
#08
401-32366 CAL_BLOCK_3010_ASM 1
48
#06
400-50376 CALBLOCK70ASM 1
49
#05
400-50377 CALBLOCK80ASM 1
50
#04
401-32365 NOZZLECALPIECEASM (1)
51
#03
400-57039 NOZZLECALPIECEASM (1)
52 NM-6050001-SC NUTM5X0.8TYPE1 (1)
53
#04
401-22811 CAL-VCUM_SENS_ASM (1)
54
#03
400-02126 CALVACUUMSENSORASSY (1)
55 400-45979 NOZZLECALPIECE (1)
56 L203E-121-000 NOZZLECALPIECEOUTERSP (1)
57 L203E-021-000 NOZZLECALPIECEOUTER (1)
58 400-07376 CALBLOCKPCBASM (1)
59 SL-4030891-SC SCREWM3X8 (2)
60 PJ-3010405-05 HALFUNION (1)
61
#01
400-45995 CALPIECEBASE (1)
62
#01
400-45996 CALPIECERING (1)
63
#01
SM-6031602-TN SCREWM3L=16 (4)
64 L202E-421-000 CALPLATE (1)
65
#02
400-45994 CALPLATE (1)
66 SM-1051452-TN PLATESCREWM5L=14 (2)
67 BT-0400251-EB URETHANEHOSE,BLACK (0.3)
68 L202E-521-000 CALSIDECOVER (1)
69 SM-6030602-TN SCREWM3X6 (2)
70 L202E-621-000 CALDIFFUSER (1)
71 SL-4030691-SC SCREWM3L=6 (2)
72 SL-6062092-TN SCREWM6L=20 4
73 SL-6064092-TN SCREW 6
74 HX-0045400-00 TIEMOUNT 5
75
#02
401-14121 BASE_BRIDGE_3010_XL 1
