3.4 Vista geral dos módulos
3.4.1 Vista geral dos módulos SIPLACE SX2
3
3

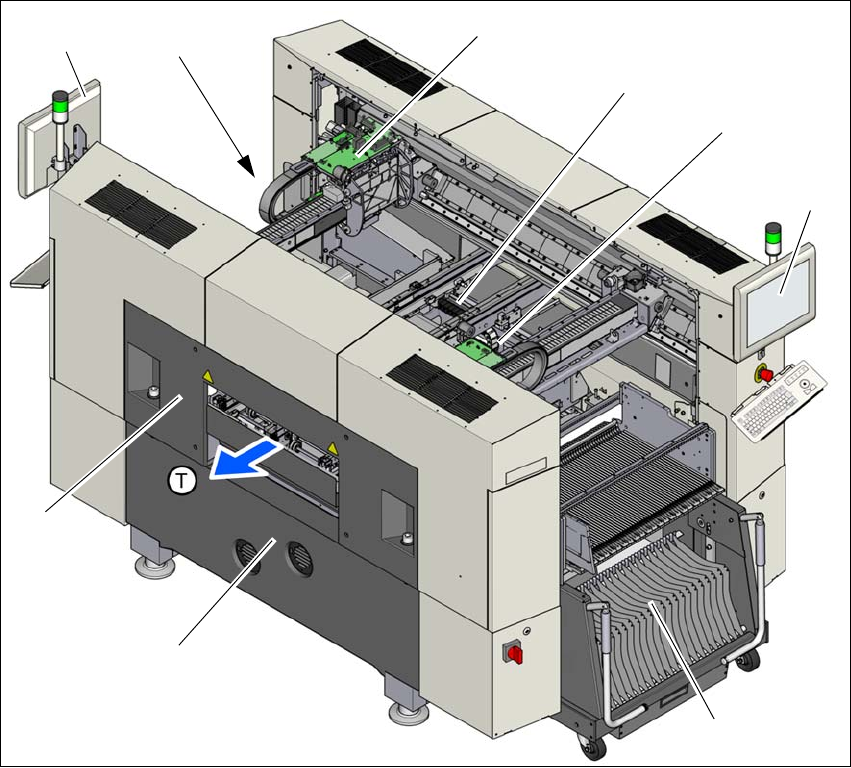

Fig. 3.4 - 1 Estação de montagem SX2 - vista geral dos módulos
(1) Módulo básico
(2) Módulo do robô
(3) Portal 2 com cabeçote de montagem
(4) Transporte das placas de circuitos impressos (transporte simples ou duplo)
(5) Portal 1 com cabeçote de montagem
(6) Monitor com teclado (2x)
(7) Carro de componentes no compartimento 1
(8) Compartimento 2 com dispositivo de inserção, dispositivo de corte de fita, canal condutor de
fita
(T) Sentido do transporte de placas de circuitos impressos
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.4Vista geral dos módulos
107
3.4.2 Vista geral dos módulos SIPLACE SX1
3
3
Fig. 3.4 - 2 Estação de montagem SX1 - vista geral dos módulos
(1) Módulo básico
(2) Módulo do robô
(3) Portal 1 com cabeçote de montagem
(4) Transporte das placas de circuitos impressos (transporte simples ou duplo)
(5) Monitor com teclado (2x)
(6) Compartimento 2 com carro de componentes
(7) Compartimento 1 com dispositivo de inserção, dispositivo de corte de fita, canal condutor de
fita
(T) Sentido do transporte de placas de circuitos impressos
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.5Cabeçote de montagem A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
108
3.5 Cabeçote de montagem
3.5.1 SIPLACE SpeedStar C&P20 para montagem extra rápida
3

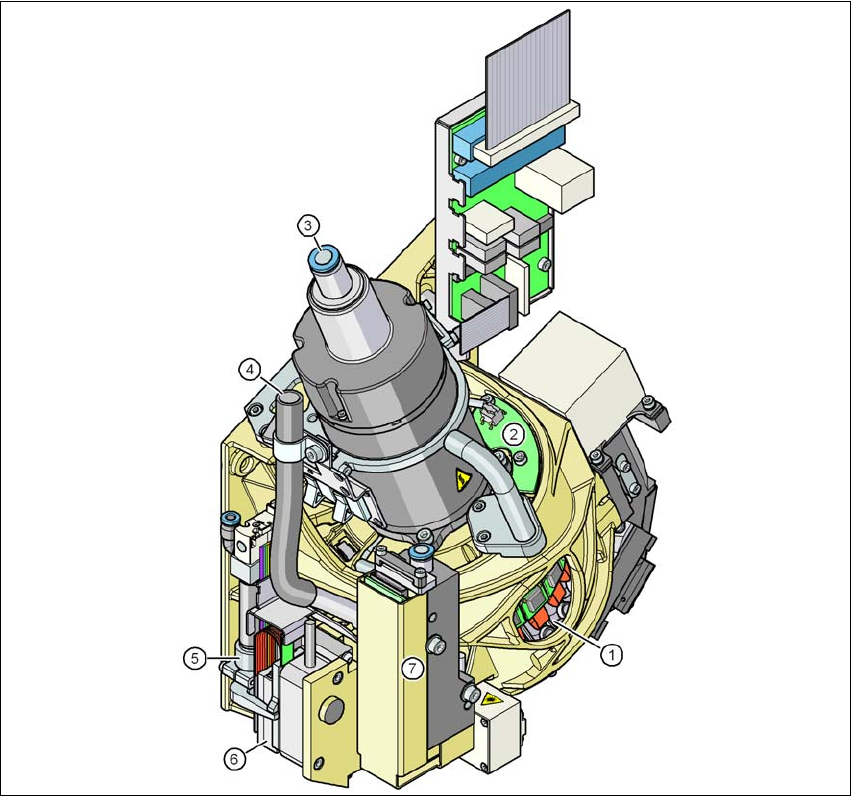

Fig. 3.5 - 1 SIPLACE SpeedStar - Grupos funcionais parte 1
(1) Acionamento DP, 20 acionamentos
(2) Placa "circuito de retenção do sensor de vácuo"
(3) Conexão de ar comprimido para 20 bicos Venturi do circuito de coleta/montagem e retenção
(4) Duto de saída do ar da válvula de regulagem da pressão (7)
(5) Cilindro de recoleta
(6) Motor Z (motor linear)
(7) Válvula de regulagem da pressão
