3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2 3.6Sistema de portal A partir da versão de software SR.706.1 SP1 Edição 10/ 2014 PT 126 3.6 Sistema de port al O sistema de port al das máquinas SIPLACE SX1/SX2…
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.5Cabeçote de montagem
125
3.5.5.2 Dados técnicos

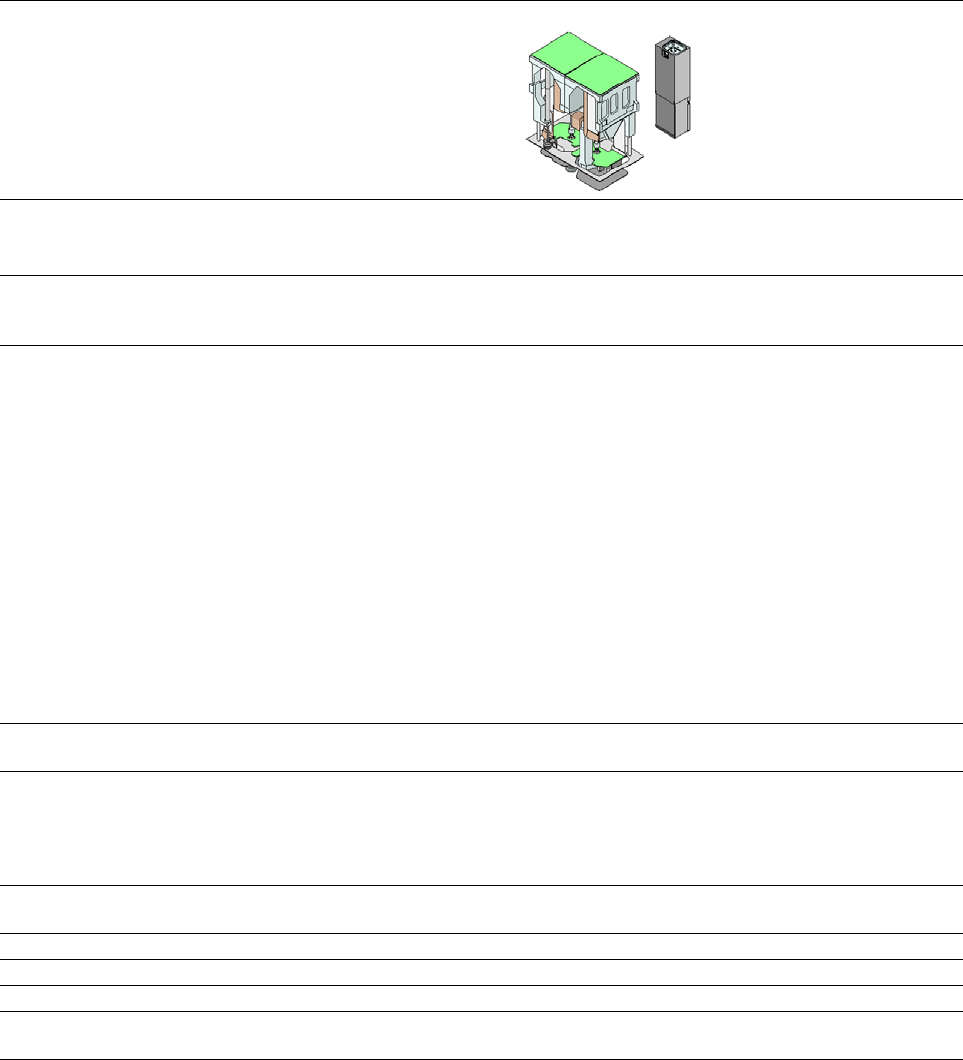

SIPLACE TwinStar (TH)
com câmera de componentes tipo 33
(câmera Fine-Pitch)
com câmera de componentes tipo
25
(câmera Flip-Chip)
Leque de componentes
*a
0402 até SO, PLCC, QFP, BGA, compo-
nente especial, Bare Die, Flip-Chip
0201 até SO, PLCC, QFP, soquete,
conector, BGA, componente especial,
Bare Die, Flip-Chip, Shield
Especificações do
componente
*b
Altura máx.
*c
Retícula mín. dos pinos
Largura mín. dos pinos
Retícula mín. da esfera
Diâmetro mín. da esfera
Dimensões mín.
Dimensões máx.
Peso máx.
*d
25 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
55 mm x 45 mm (medição simples)
Na operação com duas pipetas:
50 mm x 50 mm ou 69 mm x 10 mm
Na operação com uma pipeta (medição
múltipla):
78 mm x 78 mm ou 110 mm x 10 mm
máx. 200 mm x 125 mm (com restrições)
100 g
25 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 mm x 0,3 mm
16 mm x 16 mm (medição simples)
55 mm x 55 mm (medição simples)
100 g
Força de colocação
programável
1,0 N - 15 N
2,0 N - 70 N
*e
1,0 N - 15 N
2,0 N - 70 N
e
Tipos de pipetas
*f
5xx (padrão)
4xx + adaptador
8xx + adaptador
9xx + adaptador
Garras
5xx (padrão)
4xx + adaptador
8xx + adaptador
9xx + adaptador
Garras
Distância entre as pipetas
P&P Cabeçotes
70,8 mm 70,8 mm
Precisão X/Y
*g
± 26 µm / 3σ, ± 35 µm / 4σ ± 22 µm / 3σ, ± 30 µm / 4σ
Precisão angular ± 0,05° / 3σ, ± 0,07°/ 4σ ± 0,05° / 3σ, ± 0,07° / 4σ
Planos de iluminação 6 6
Opções de ajuste dos planos
de iluminação
256
6
256
6
*)a Observe que o leque de componentes passíveis de montagem é influenciado também pelas geometrias do Pad, pelas nor-
mas específicas do cliente, pelas tolerâncias das embalagens dos componentes e pelas tolerâncias dos componentes.
*)b Se os cabeçotes MultiStar e TwinStar forem combinadas numa zona de montagem, haverá limitações das alturas máximas do
componente.
*)c Altura máx. do componente 45 mm sob consulta com Very High Force TwinStar (VHF TH) e tipo de pipeta 508.
*)d Com utilização de pipetas padrão.
*)e SIPLACE Very High Force Twin Star (VHF TH).
*)f Mais de 300 diferentes tipos de pipetas e 100 tipos de garras disponíveis, amplo banco de dados de pipetas disponível online.
*)g Os valores da precisão são comprovados no âmbito da aceitação da máquina e correspondem às condições listadas no
termo de fornecimento e serviços da SIPLACE.
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.6Sistema de portal A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
126
3.6 Sistema de portal
O sistema de portal das máquinas SIPLACE SX1/SX2 é o chamado portal H. Ele é formado por
dois eixos Y acionados de ambos os lados por motores lineares. O eixo X é acionado por um mo-
tor linear. O portal H corre sobre um rolamento fixo e um rolamento livre sobre as superfícies de
deslizamento dos dois eixos Y. As superfícies de deslizamento possuem uma inclinação de 45°
para o lado do portal. Abaixo das superfícies de deslizamento encontram-se as escalas lineares
do sistema de medição Y. Na SIPLACE SX os portais apresentam estrutura idêntica, ela pode ser
equipada tanto com um como com dois portais. Na SIPLACE SX2 os portais 1 e 2 são montados
com um deslocamento de 180° entre si. Os cabeçotes de montagem são montados respectiva-
mente no lado interno do portal.
3.6.1 Localização dos portais
3

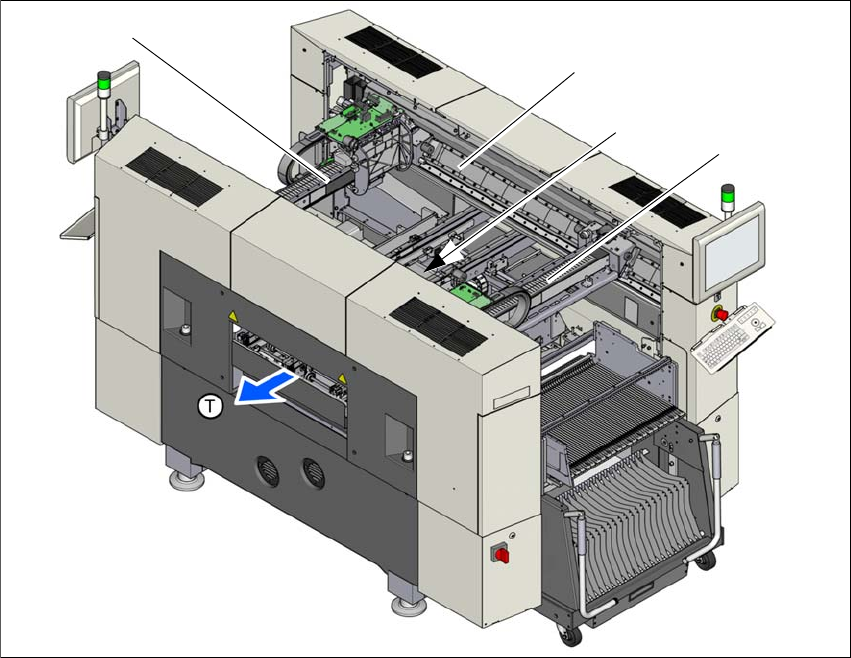

Fig. 3.6 - 1 Localização dos portais na estação de montagem SX2
(1) Eixo X, portal 1
(2) Eixo Y, portal 1 e portal 2
(3) Eixo Y, portal 1 e portal 2 (encoberto)
(4) Eixo X, portal 2
(T) Sentido do transporte de placas de circuitos impressos
(1)
(2)
(4)
(3)
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.6Sistema de portal
127
3.6.2 Estrutura do eixo X
3

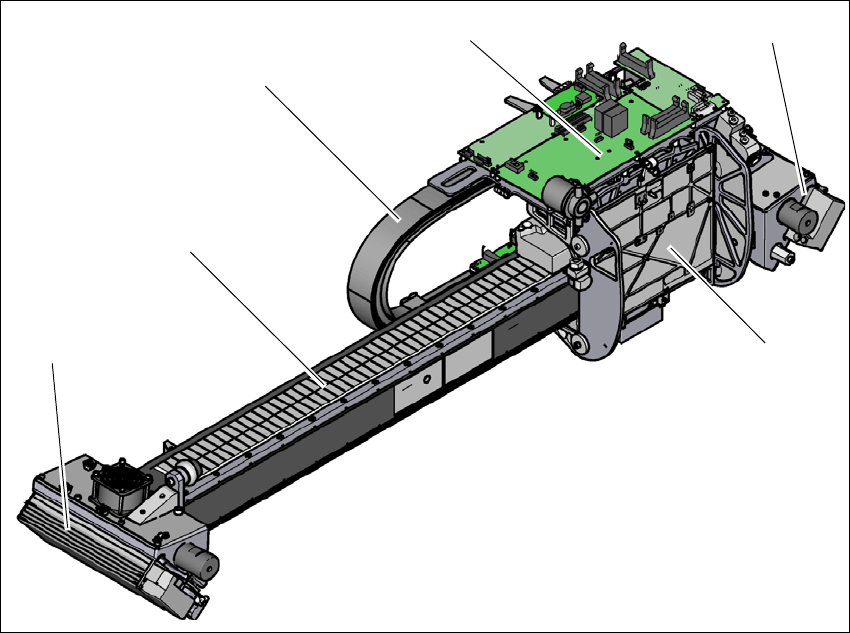

Fig. 3.6 - 2 Estrutura do eixo X - vista do suporte de cabeçote
(1) Suporte de cabeçote com motor linear X (parte primária)
(2) Motor linear Y 2 com rolamento fixo (parte primária) e ventilador
(3) Sistema de guia com ímã permanente (parte secundária do motor linear X)
(4) Porta-cabos
(5) Placa do cabeçote com unidade de controle de cabeçote
(6) Motor linear Y 1 com rolamento móvel (parte primária) e ventilador
(4)
(3)
(1)
(5)
(2)
(6)
