3.6 Sistema de portal
O sistema de portal das máquinas SIPLACE SX1/SX2 é o chamado portal H. Ele é formado por
dois eixos Y acionados de ambos os lados por motores lineares. O eixo X é acionado por um mo-
tor linear. O portal H corre sobre um rolamento fixo e um rolamento livre sobre as superfícies de
deslizamento dos dois eixos Y. As superfícies de deslizamento possuem uma inclinação de 45°
para o lado do portal. Abaixo das superfícies de deslizamento encontram-se as escalas lineares
do sistema de medição Y. Na SIPLACE SX os portais apresentam estrutura idêntica, ela pode ser
equipada tanto com um como com dois portais. Na SIPLACE SX2 os portais 1 e 2 são montados
com um deslocamento de 180° entre si. Os cabeçotes de montagem são montados respectiva-
mente no lado interno do portal.
3.6.1 Localização dos portais
3
Fig. 3.6 - 1 Localização dos portais na estação de montagem SX2
(1) Eixo X, portal 1
(2) Eixo Y, portal 1 e portal 2
(3) Eixo Y, portal 1 e portal 2 (encoberto)
(4) Eixo X, portal 2
(T) Sentido do transporte de placas de circuitos impressos
(1)
(2)
(4)
(3)
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.6Sistema de portal
127
3.6.2 Estrutura do eixo X
3
Fig. 3.6 - 2 Estrutura do eixo X - vista do suporte de cabeçote
(1) Suporte de cabeçote com motor linear X (parte primária)
(2) Motor linear Y 2 com rolamento fixo (parte primária) e ventilador
(3) Sistema de guia com ímã permanente (parte secundária do motor linear X)
(4) Porta-cabos
(5) Placa do cabeçote com unidade de controle de cabeçote
(6) Motor linear Y 1 com rolamento móvel (parte primária) e ventilador
(4)
(3)
(1)
(5)
(2)
(6)
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.6Sistema de portal A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
128
3

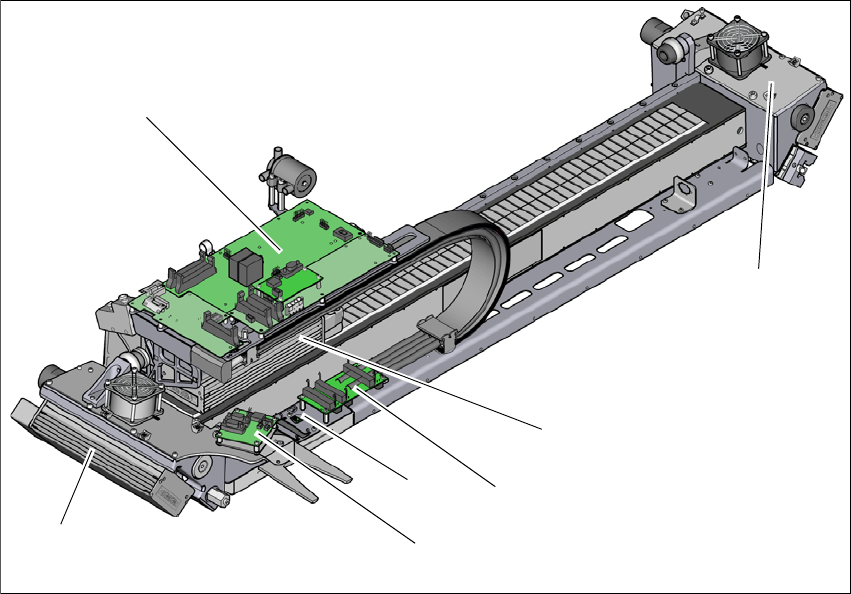

Fig. 3.6 - 3 Estrutura do eixo X - vista do suporte de cabeçote
(1) Motor linear Y 1 com rolamento móvel (parte primária) e ventilador
(2) Placa do cabeçote com unidade de controle de cabeçote
(3) Motor linear Y 2 com rolamento móvel (parte primária) e ventilador
(4) Motor linear X (parte primária)
(5) Interface do portal eixo X
(6) Interface do portal eixo Y
(7) Módulo sensor
(2)
(1)
(3)
(4)
(5)
(7)
(6)
