Manual de operaçãoSIPLACE SX1/SX 2 3Dados técnicos e módulos A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.6Sistema de portal 129 3 Fig. 3.6 - 4 Estrutura do eixo X - vista do lado inferior (1) Câmera d…
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.6Sistema de portal A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
128
3
Fig. 3.6 - 3 Estrutura do eixo X - vista do suporte de cabeçote
(1) Motor linear Y 1 com rolamento móvel (parte primária) e ventilador
(2) Placa do cabeçote com unidade de controle de cabeçote
(3) Motor linear Y 2 com rolamento móvel (parte primária) e ventilador
(4) Motor linear X (parte primária)
(5) Interface do portal eixo X
(6) Interface do portal eixo Y
(7) Módulo sensor
(2)
(1)
(3)
(4)
(5)
(7)
(6)
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.6Sistema de portal
129
3
Fig. 3.6 - 4 Estrutura do eixo X - vista do lado inferior
(1) Câmera da placa de circuitos impressos
(2) Unidade de leitura
(3) Sistema de medição de comprimento (no lado inferior do portal)
O eixo X é acionado por um motor linear. A parte secundária do acionamento é composta por um
ímã permanente e está montada no braço do portal; a parte primária está aparafusada ao suporte
do cabeçote. O suporte de cabeçote foi projetado de tal modo que possa receber todos os tipos
de cabeçote de montagem - uma característica da grande flexibilidade atingida com as estações
de montagem SIPLACE.
(2)
(1)
(2)
(3)
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.6Sistema de portal A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
130
3.6.3 Estrutura do eixo Y
3

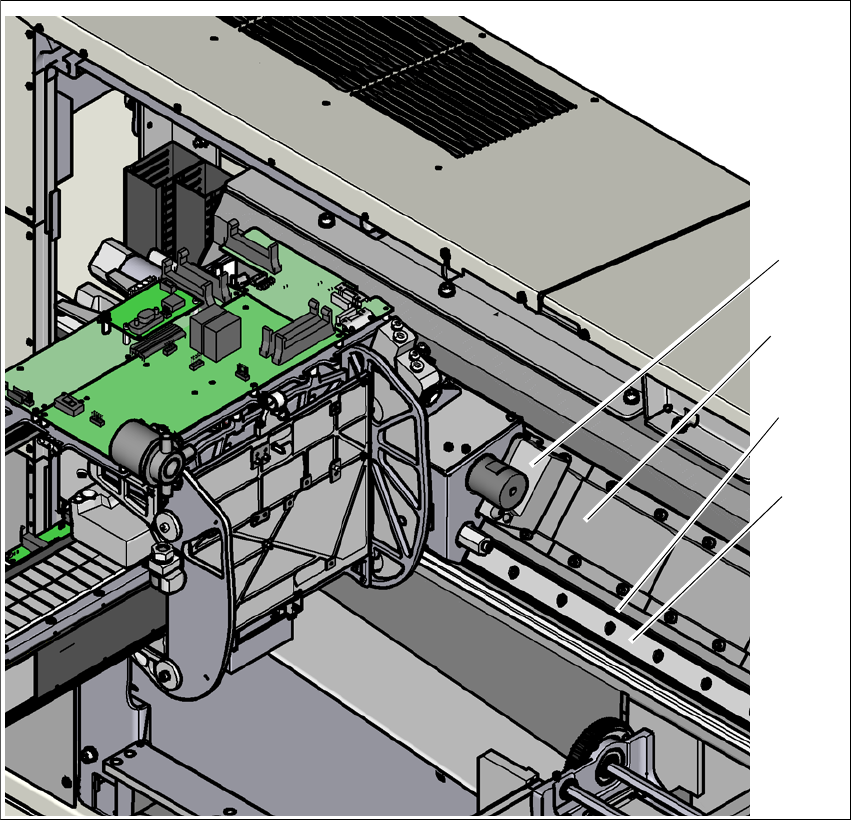

Fig. 3.6 - 5 Estrutura do eixo Y
O eixo Y é constituído essencialmente pelos seguintes módulos principais:
(1) Motores lineares Y (parte primária) montados sobre o eixo X com rolamento fixo e rolamento
móvel
(2) Ímã permanente (parte secundária do motor linear Y)
(3) Sistema de medição linear de percurso
(4) Sistema de guia
(1)
(2)
(4)
(3)
