Manual de operaçãoSIPLACE SX1/SX 2 3Dados técnicos e módulos A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.7Sistema de transporte de PCI 133 3.7.3 Estrutura do transpor te de PCI duplo flexível O transp…
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.7Sistema de transporte de PCI A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
132
3.7.2 Estrutura do transporte de PCI simples
3

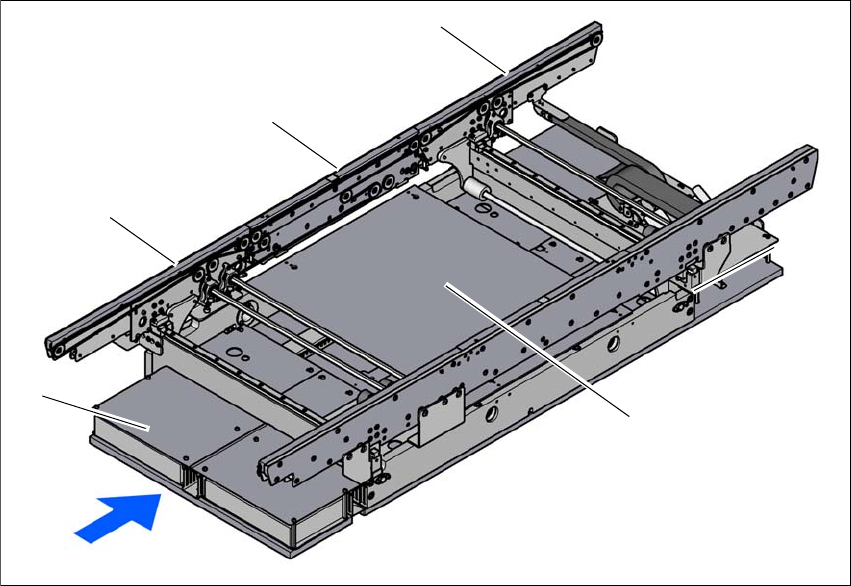

Fig. 3.7 - 1 Estrutura do transporte de PCI simples
(1) Transporte de entrada
(2) Transporte de processamento
(3) Transporte de saída
(4) Mesa elevadora
(5) Comando do transporte (embaixo da cobertura)
(1)
(4)
(3)
(2)
(5)
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.7Sistema de transporte de PCI
133
3.7.3 Estrutura do transporte de PCI duplo flexível
O transporte duplo flexível possui duas trilhas de transporte com sistemas elétricos e mecânicos
independentes. A lateral do transporte fixa encontra-se por padrão do lado direito. O transporte
de PCI duplo pode ser operado como simples ou duplo, conforme a necessidade.
3
Fig. 3.7 - 2 Estrutura do transporte de PCI simples
(1) Transporte de entrada
(2) Transporte de processamento
(3) Mesa elevadora 1
(4) Transporte de saída
(5) Mesa elevadora 2
(6) Comando do transporte (embaixo da cobertura)
T1 Trilha de transporte 1
T2 Trilha de transporte 2
3.7.3.1 Transporte de PCI duplo - trilhas de transporte e tipos de transporte flexíveis
A trilha de transporte direita (vista na direção do transporte) é denominada "Transporte 1", a trilha
de transporte esquerda é denominada "Transporte 2" (veja Fig. 3.7 - 4
, página 135).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.7Sistema de transporte de PCI A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
134
3.7.3.2 Transporte de PCI duplo em modo "Transporte simples"
O transporte duplo pode ser configurado online como um transporte simples. Para isso, uma trilha
de transporte é completamente recolhida e desativada (veja Fig. 3.7 - 3
). Assim é possível obter
uma trilha de transporte com largura máxima de 460 mm.
3
Fig. 3.7 - 3 Transporte duplo flexível em modo "Transporte simples"
Transporte duplo com trilha de transporte 2 alar-
gada (lateral fixa à esquerda)
Trilha de transporte
2 desativada
Trilha de transporte 1 Trilha de transporte 2 Trilha de transporte
1 desativada
Direção do transporte de
PCI
Direção do transporte de PCI
Lateral do transporte fixa
Transporte duplo com trilha de transporte 1 alar-
gada (lateral fixa à direita)
Lateral do transporte móvel
