3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2 3.7Sistema de transporte de PCI A partir da versão de software SR.70 6.1 SP1 Edição 10/2014 PT 134 3.7.3.2 T ransporte de PCI duplo em modo "T ransporte si…
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.7Sistema de transporte de PCI
133
3.7.3 Estrutura do transporte de PCI duplo flexível
O transporte duplo flexível possui duas trilhas de transporte com sistemas elétricos e mecânicos
independentes. A lateral do transporte fixa encontra-se por padrão do lado direito. O transporte
de PCI duplo pode ser operado como simples ou duplo, conforme a necessidade.
3
Fig. 3.7 - 2 Estrutura do transporte de PCI simples
(1) Transporte de entrada
(2) Transporte de processamento
(3) Mesa elevadora 1
(4) Transporte de saída
(5) Mesa elevadora 2
(6) Comando do transporte (embaixo da cobertura)
T1 Trilha de transporte 1
T2 Trilha de transporte 2
3.7.3.1 Transporte de PCI duplo - trilhas de transporte e tipos de transporte flexíveis
A trilha de transporte direita (vista na direção do transporte) é denominada "Transporte 1", a trilha
de transporte esquerda é denominada "Transporte 2" (veja Fig. 3.7 - 4
, página 135).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.7Sistema de transporte de PCI A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
134
3.7.3.2 Transporte de PCI duplo em modo "Transporte simples"
O transporte duplo pode ser configurado online como um transporte simples. Para isso, uma trilha
de transporte é completamente recolhida e desativada (veja Fig. 3.7 - 3
). Assim é possível obter
uma trilha de transporte com largura máxima de 460 mm.
3

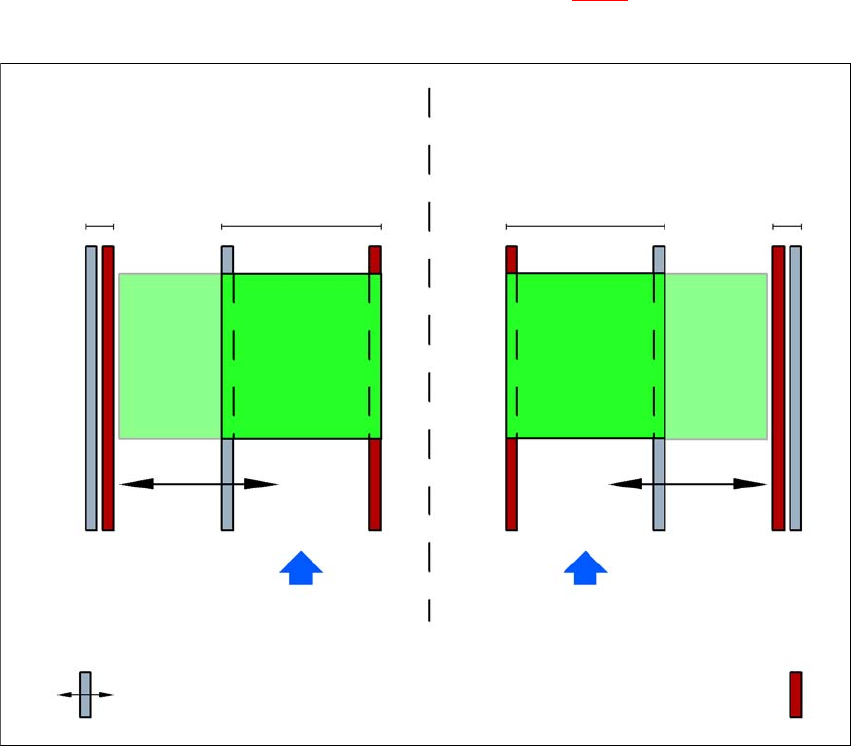

Fig. 3.7 - 3 Transporte duplo flexível em modo "Transporte simples"
Transporte duplo com trilha de transporte 2 alar-
gada (lateral fixa à esquerda)
Trilha de transporte
2 desativada
Trilha de transporte 1 Trilha de transporte 2 Trilha de transporte
1 desativada
Direção do transporte de
PCI
Direção do transporte de PCI
Lateral do transporte fixa
Transporte duplo com trilha de transporte 1 alar-
gada (lateral fixa à direita)
Lateral do transporte móvel
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.7Sistema de transporte de PCI
135
3.7.3.3 Tipo de transporte assíncrono
Na operação assíncrona, enquanto uma placa de circuitos impressos é sempre carregada em
uma trilha de transporte, uma outra é transportada para a posição de montagem na segunda trilha
de transporte. Desta forma, é economizado o tempo total de transporte, o que gera um conside-
rável aumento da produção, especialmente no caso de placas de circuitos impressos com tempo
de ciclo reduzido.
Uma vez que a máquina dispõe dos dados do pedido (aproveitamento, preparação), a cada mo-
mento da operação de montagem as PCI's que se encontram nas correias de entrada são trans-
portadas para a respectiva correia de processamento (havendo uma correia de processamento
livre). A sequência da montagem tem início logo que uma PCI é transportada para a respectiva
correia de processamento. As placas de circuitos impressos são montadas uma após a outra.
Se a sequência de montagem é interrompida, então a interface de transporte é bloqueada e as
placas de circuitos impressos, que nesse momento se encontram nas correias de processa-
mento, têm sua montagem terminada.
A interface de transporte é bloqueada ou liberada simultaneamente para ambas as trilhas de
transporte.
3
Fig. 3.7 - 4 Tipos de transporte
Tipo de transporte síncrono
Tipo de transporte assíncrono
