3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2 3.9Alimentadores X para SIPLACE SX1/SX2 A partir da versão de software SR.70 6.1 SP1 Edição 10/2014 PT 150 3.9.2 Dados técnicos dos alim ent adores da SIPLACE S…
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.9Alimentadores X para SIPLACE SX1/SX2
149
3
Fig. 3.9 - 2 Alimentador de fita X 8 mm - vista traseira
(1) Abertura de entrada para o canal de fita com mola da fita
(2) Tampa do recipiente de filme de cobertura
(3) Lâmina integrada para cortar o filme de cobertura
(4) Manípulo de retirada, engatado
(5) Painel de operação
(6) Motor de acionamento do dispositivo de avanço do filme de cobertura
(7) Motores de acionamento do transporte de fita
(8) Válvula rotativa para eliminação de componentes
(9) Guia deslizante dianteiro
(10) Guia deslizante traseiro
(11) Representação gráfica da posição de coleta em função do tamanho do componente
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.9Alimentadores X para SIPLACE SX1/SX2 A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
150
3.9.2 Dados técnicos dos alimentadores da SIPLACE Série X
As páginas seguintes contêm figuras dos alimentadores da Série X e dados técnicos.
3.9.2.1 Alimentador de fita 4 mm X
3

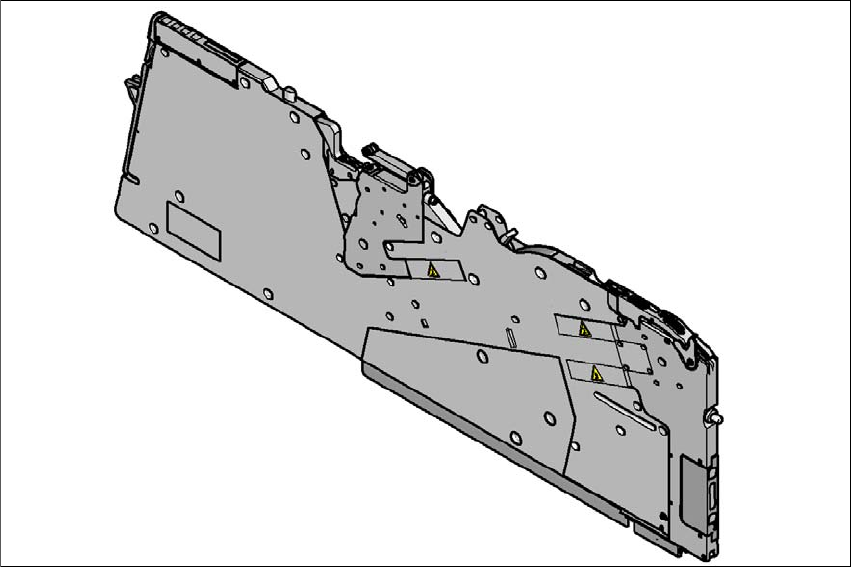

Fig. 3.9 - 3 Alimentador de fita 4 mm X
3
Alimentador de fita 4 mm X Nº art.: 00141268-xx
Largura 10,8 mm
Compartimentos ocupados do alimentador 1
Amplitude do passo de transporte 1 mm
Tempo de troca da fita < 45 s
Tempo de troca do alimentador previamente prepa-
rado na estação de montagem
≤ 8 s
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.9Alimentadores X para SIPLACE SX1/SX2
151
3.9.2.2 Alimentador de fita 8 mm X
3
Fig. 3.9 - 4 Alimentador de fita 8 mm X
3
Alimentador de fita 8 mm X Nº art.: 00141270-xx
Alimentador de fita 8 mm X com sensor de junção Nº art.: 00141290-xx
Largura 10,8 mm
Compartimentos ocupados do alimentador 1
Amplitude do passo de transporte 1 mm / 2 mm / 4 mm / 8 mm
Tempo de troca da fita < 45 s
Tempo de troca do alimentador previamente prepa-
rado na estação de montagem
≤ 8 s
