1Introdução Manual de operaçãoSIPLACE SX1/SX2 1.1SIPLACE SX1/SX2 A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 16 As máquinas automáticas SIPL ACE SX1 e SX2 destacam-se – por uma máxima pr ecisão, – por u…
Manual de operaçãoSIPLACE SX1/SX2 1Introdução
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 1.1SIPLACE SX1/SX2
15
1 Introdução
Este manual de operação é um manual e uma obra de consulta para a operação e ajuste das
máquinas automáticas SIPLACE
®
SX1/SX2. Trata-se aqui do manual de operação original.
Nos cabeçalhos de cada capítulo você encontrará indicações relativas à edição e à versão do
software, a partir da qual este manual é válido.
1.1 SIPLACE SX1/SX2
1

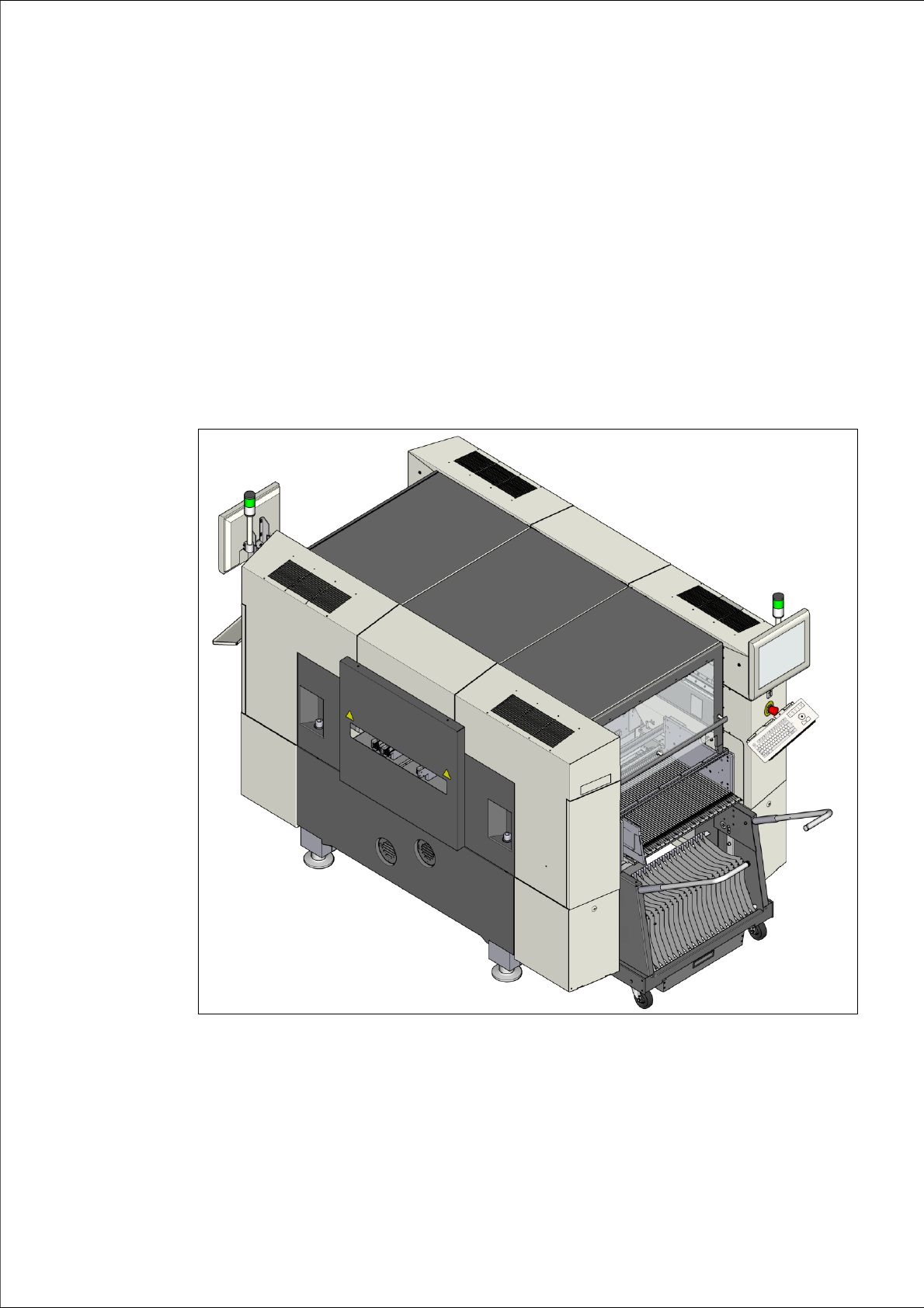

Fig. 1.1 - 1 Estação de montagem SIPLACE SX1/SX2
1Introdução Manual de operaçãoSIPLACE SX1/SX2
1.1SIPLACE SX1/SX2 A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
16
As máquinas automáticas SIPLACE SX1 e SX2 destacam-se
– por uma máxima precisão,
– por uma maior flexibilidade de configuração,
– por uma modularidade de cabeçote e de portal,
– por capacidades de montagem até o estágio High-End do processo e
– um por amplo leque de componentes, desde componentes 03015 até o tamanho
125 mm x 10 mm.
Para o processamento dos componentes são usadas três variantes de montagem:
– o processo Collect&Place,
– o processo Pick&Place e
– uma combinação dos processos Collect&Place e Pick&Place (modo composto).
A estação de montagem SIPLACE SX1 dispõe de um portal e a estação de montagem SIPLACE
SX2 dispõe de dois portais. Em conformidade com o princípio de modularidade de cabeçote e
portal desenvolvido na SIPLACE, os cabeçote de montagem e os portais podem ser rapidamente
trocados, sem problemas. Uma visão geral das configurações do cabeçote de montagem pode
ser encontrada na seção 1.1.1
a partir da página 17.
Os cabeçotes podem ser posicionados com rapidez e precisão nas direções X e Y por meio de
motores lineares, de modo independente um do outro.
Para o transporte de PCI estão disponíveis o transporte simples SIPLACE bem como o flexível
transporte duplo SIPLACE.
Dois compartimentos, que podem ser equipados com carros de componentes de até 60 trilhas,
permitem a disponibilização dos componentes.
Alternativamente você pode atracar um carregador Waffle-Pack (WPC5 ou WPC6) em cada um
dos dois compartimentos. Se um compartimento está equipado com WPC5/WPC6, no outro com-
partimento deve ser colocado um carro de componentes de 30 trilhas.
Manual de operaçãoSIPLACE SX1/SX2 1Introdução
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 1.1SIPLACE SX1/SX2
17
1.1.1 Visão geral da configuração de cabeçotes de montagem
1
Estação
de
montagem
Cabeçote de
montagem
Câmaras padrão Opções
SIPLACE
SX1
C&P20 Câmera de componentes,
tipo 23
– Câmera de componentes, tipo 41
CPP Câmera de componentes,
tipo 30
– Câmera estacionária, tipo 33
TH Câmera de componentes,
tipo 33
– Câmera estacionária, tipo 25
(apenas no compartimento 1)
SIPLACE
SX2
C&P20 / C&P20 Câmera de componentes,
tipo 23
– Câmera de componentes, tipo 41
CPP / CPP
Câmera de componentes,
tipo 30
– Câmera estacionária, tipo 33
CPP/TH
Câmera de componentes,
tipo 30
Câmera estacionária, tipo
33
– Câmera estacionária, tipo 25
(apenas no compartimento 1)
TH/TH
Câmera estacionária, tipo
33
– Câmera estacionária, tipo 25
(apenas no compartimento 1)
