Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.9Alimentadores X para SIPLACE SX1/SX2
171
3.9.6 Interface de energia e dados (IFED) para alimentadores X
Nº de artigo 00141247-xx Interface de energia e dados para alimentadores X
3
Fig. 3.9 - 20 Interface de energia e dados para alimentadores X
(1) Tecla de desbloqueio para soltar o trinco de bloqueio
(2) Painel de operação
(3) Cabo de dados
(4) Cabo de alimentação elétrica
(5) Gabinete do sistema eletrônico
(6) Pés desdobráveis
(7) Perfil Omega para guia dos alimentadores
(8) Trinco de bloqueio
(9) Furo de recepção para o pino de centragem frontal do alimentador
(10) Placa de base
(11) Suporte do rolo de fita
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.9Alimentadores X para SIPLACE SX1/SX2 A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
172
3.9.6.1 Descrição
Com o auxílio da interface de energia e dados pode-se colocar os alimentadores X em operação
também fora da máquina automática e do local de preparação prévia. A interface é formada por
um quadro de alumínio de perfil Omega (item 7 na figura 3.9 - 18
, página 169) para o alojamento
e guia dos alimentadores. O alimentador é encaixado com as guias deslizantes sobre o perfil
Omega, tal como nos carros de componentes X, e empurrado para a frente, até o pino de centra-
gem frontal (item 9 na Fig. 3.9 - 18
, página 169) encaixar totalmente no furo de recepção. O trinco
de bloqueio (item 8 na Fig. 3.9 - 18
, página 169) trava o alimentador nesta posição. Para a remo-
ção do alimentador basta pressionar a tecla de desbloqueio (item 1 na Fig.
3.9 - 18
, página 169). O trinco de bloqueio (item 8 na Fig. 3.9 - 18, página 169) é pressionado
para baixo e libera o alimentador. Os pés desdobráveis (item 6 na Fig. 3.9 - 18
, página 169) es-
tabilizam a posição da interface de dados e energia, principalmente em alimentadores largos.
O gabinete do sistema eletrônico (item 5 na Fig. 3.9 - 18
, página 169) abriga o sistema eletrônico
de comando para a interface de dados e energia. O painel de operação (item 2 na Fig. 3.9 - 18
,
página 169
) é formado pelas teclas Start e Stop, bem como dois LED's de indicação de status. A
comunicação com um PC é realizada através do cabo de dados (item 3 na Fig. 3.9 - 18
, página
169
). O cabo de alimentação elétrica (item 4 na Fig. 3.9 - 18, página 169) é conectado na alimen-
tação elétrica fornecida.
3.9.6.2 Utilização
A interface de energia e dados serve para a verificação, manutenção e reparo de alimentadores
X. Além disso, ela ainda pode ser usada na produção de PCI para a preparação prévia. Para isso
a interface de energia e dados é fixada em uma placa de base (item 10 na Fig. 3.9 - 20
, página
171
). Também o suporte do rolo de fita (item 11 na Fig. 3.9 - 20, página 171) é montado na placa
de base. Com a fita de componentes colocada você pode verificar ou redefinir a amplitude do
passo, a posição de coleta e a velocidade de transporte. Um manual de operação detalhado des-
creve o funcionamento da interface e os respectivos trabalhos de manutenção.
3.9.6.3 Escopo de fornecimento
– Single Slot IFED
– Fonte de alimentação, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Placa de base com braço do rolo de fita
– Manual de operação
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.10Carro de componentes SIPLACE SX1/SX2
173
3.10 Carro de componentes SIPLACE SX1/SX2
Nº de artigo 00519922-xx Carro de componentes SIPLACE SX1/SX2 com 60 trilhas
Nº de artigo 00519722-xx Carro de componentes SIPLACE SX1/SX2 com 30 trilhas
Nas máquinas automáticas SIPLACE SX1/SX2 podem ser atracados dois carros de componen-
tes SIPLACE SX1/SX2, cada um com 60 trilhas. Quando em um dos compartimentos está colo-
cado um WPC5/WPC6, fica disponível um carro de componentes com 30 trilhas no
compartimento remanescente.
3

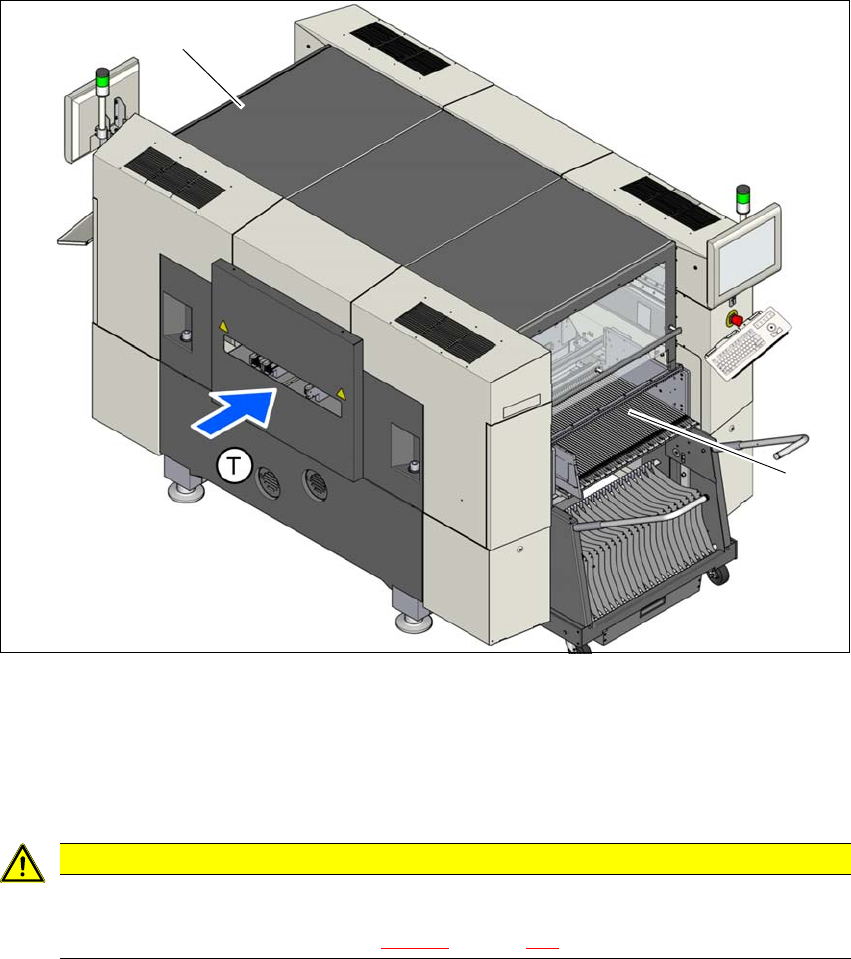

Fig. 3.10 - 1 Compartimentos dos carros de componentes SIPLACE SX1/SX2
(1) Compartimento 1
(2) Compartimento 2
(T) Sentido do transporte de placas de circuitos impressos
3
CUIDADO
Os carros de componentes da SIPLACE SX1/SX2 podem ser atracados somente em
compartimentos nos quais está instalado o dispositivo de inserção do carro de compo-
nentes da SIPLACE SX1/SX2 (Fig. 5.15 - 4
, página 283).
(2)
(1)
