3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2 3.10Carro de componentes SIPLACE SX1/SX2 A partir da versão de software SR.706.1 SP1 Edição 10/ 2014 PT 180 3 Fig. 3.10 - 7 Mesa de componentes, vista frontal (…
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.10Carro de componentes SIPLACE SX1/SX2
179
3.10.5 Mesa de componentes SIPLACE SX1/SX2
Os alimentadores são colocados com sua guia deslizante dianteira sobre o dispositivo auxiliar de
introdução. Ao empurrar para dentro, o alimentador desliza com suas guias sobre o perfil guia até
a barra de encosto. Um furo de centragem na barra de encosto recebe o pino de centragem "dian-
teiro" do alimentador X. Ao mesmo tempo o trinco de bloqueio da mesa de componentes engata
no rolo de bloqueio do alimentador. O pino de centragem "traseiro" no lado superior do alimenta-
dor é recebido pelo rebaixo da barra de centralização.
3

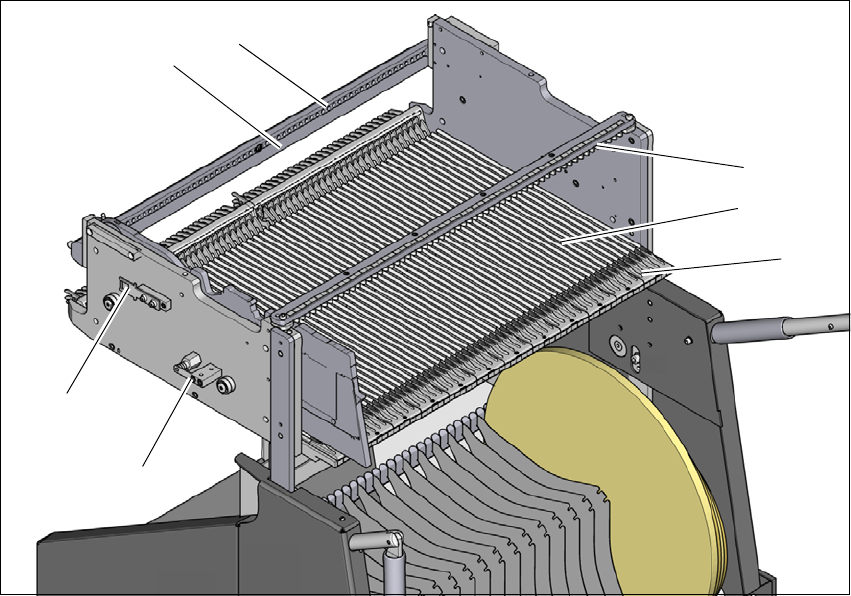

Fig. 3.10 - 6 Mesa de componentes, vista traseira
(1) Dispositivo auxiliar de introdução
(2) Perfil guia (perfil Ω)
(3) Régua de centragem para alojar o pino de centragem "traseiro" para os alimentadores X
(4) Régua de encosto
(5) Furos de centragem
(6) Lingueta de comutação para o interruptor de segurança do circuito de PARADA DE EMER-
GÊNCIA
(7) Travamento
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3Dados técnicos e módulos Manual de operaçãoSIPLACE SX1/SX2
3.10Carro de componentes SIPLACE SX1/SX2 A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
180
3
Fig. 3.10 - 7 Mesa de componentes, vista frontal
(1) Trincos de bloqueio
(2) Pino de centragem na mesa de componentes
(3) Furo de centragem na mesa de componentes
(1)
(2)
(3)
Manual de operaçãoSIPLACE SX1/SX2 3Dados técnicos e módulos
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 3.10Carro de componentes SIPLACE SX1/SX2
181
3.10.6 Suporte para rolos de fita adicionais para a mesa de componentes
3
Fig. 3.10 - 8 Suporte para rolo de fita adicional
(1) Suporte para rolo de fita adicional, Nº de artigo 03075622-xx
(2) Alojamento para o suporte
Alimentadores de Série X podem trabalhar com fitas sem problemas se o deslocamento lateral
entre o alimentador e o rolo de fita não for superior a 60 mm. Caso o deslocamento máximo per-
mitido não possa ser cumprido devido a uma preparação predefinida, recomendamos utilizar o
suporte para um rolo de fita adicional (Item 1). Basta inserir o suporte no alojamento (Item 2) e
deslocar este o tanto que for necessário, até ficar abaixo do deslocamento máximo permitido de
60 mm. O carro de componentes tem 5 alojamentos no total. Cada suporte do rolo de fita pode
receber 2 rolos de fita, de forma que é possível posicionar até dez rolos de fita de 15" (381 mm)
acima do contentor de fita.
máx. 60 mm
(1)
(2)
