4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2 4.1Transporte e configuração na entrega A partir da versão de softw are SR.706.1 SP1 Edição 10/2014 PT 190 4.1.5.2 Meio de transporte Para transp…
Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.1Transporte e configuração na entrega
189
4.1.4.4 Pontos de apoio para a empilhadeira no caixote de transporte ou no palete
Posicione a empilhadeira somente nos pontos identificados com (A) na Fig. 4.1 - 1, página 185.
Recomendamos que o caixote de transporte ou o palete sejam guardados com a embalagem
para utilização posterior.
4
4.1.5 Transportar a estação de montagem sem caixote de transporte ou palete
4.1.5.1 Instruções de segurança
4
4
4
4
ALERTA
Danos materiais na estação de montagem!
A estação de montagem pode ser danificada no transporte sem caixote de transporte ou
palete.
As informações da seção seguinte devem ser obrigatoriamente observadas.
ALERTA
Observar as normas de prevenção de acidentes em vigor!
Observe as normas de prevenção de acidentes vigentes para o transporte de cargas
pesadas.
ALERTA
Perigo de esmagamento!
No transporte da estação de montagem há perigo de esmagamento dos pés.
Use calçados especiais.
ALERTA
Danos materiais na estação de montagem!
A estação de montagem pode ser danificada no transporte sem caixote de transporte ou
palete.
Leia esta seção completa antes de realizar o transporte.
ALERTA
Risco de causar danos!
As roscas para os pés da máquina no quadro da estação de montagem podem ser dani-
ficadas por impactos ou arrastamento sobre o piso.
Durante o transporte, é absolutamente indispensável que todos os pés da máquina
fiquem suspensos livremente acima do piso.
4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2
4.1Transporte e configuração na entrega A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
190
4.1.5.2 Meio de transporte
Para transportar a estação de montagem no caixote, utilize uma empilhadeira com as especifica-
ções indicadas a seguir:
4.1.5.3 Pontos de apoio da empilhadeira na estação de montagem
A figura 4.1 - 3, página 191 mostra os pontos de apoio na estação de montagem para a empilha-
deira, quando quiser suspender a estação de montagem do palete ou transportá-la sem o palete.
4
4
4
Comprimento do garfo mín. 1800 mm
Capacidade de carga mín. 6000 kg
Largura do garfo quando este está paralelo à direção de trans-
porte de PCI
aprox. 420 mm
NOTA
Prevenção de danos na estação de montagem
Para evitar que a estação de montagem sofra danos em trajetos mais longos, trans-
porte-a sempre com palete e empilhadeira.
ALERTA
Alinhamento do garfo!
Antes de suspender a estação de montagem, observe obrigatoriamente os pontos a se-
guir para evitar danos irreversíveis na estação de montagem:
– O garfo deve estar alinhado paralelamente ao transporte de placas de circuitos im-
pressos.
– O garfo deve estar centralizado em relação à máquina.
ALERTA
Risco de danos devido à distância muito grande do garfo!
Um aumento da distância do garfo, de forma que a estação de montagem seja elevada
fora da superfície de apoio, pode causar deformação do quadro da máquina e danificação
de cabos e condutos.
O garfo deve estar aberto somente o tanto necessário de forma a permanecer sem-
pre dentro da área da superfície de apoio no lado inferior da máquina (veja Fig. 4.1
- 3, página 191).
Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.1Transporte e configuração na entrega
191
4
4

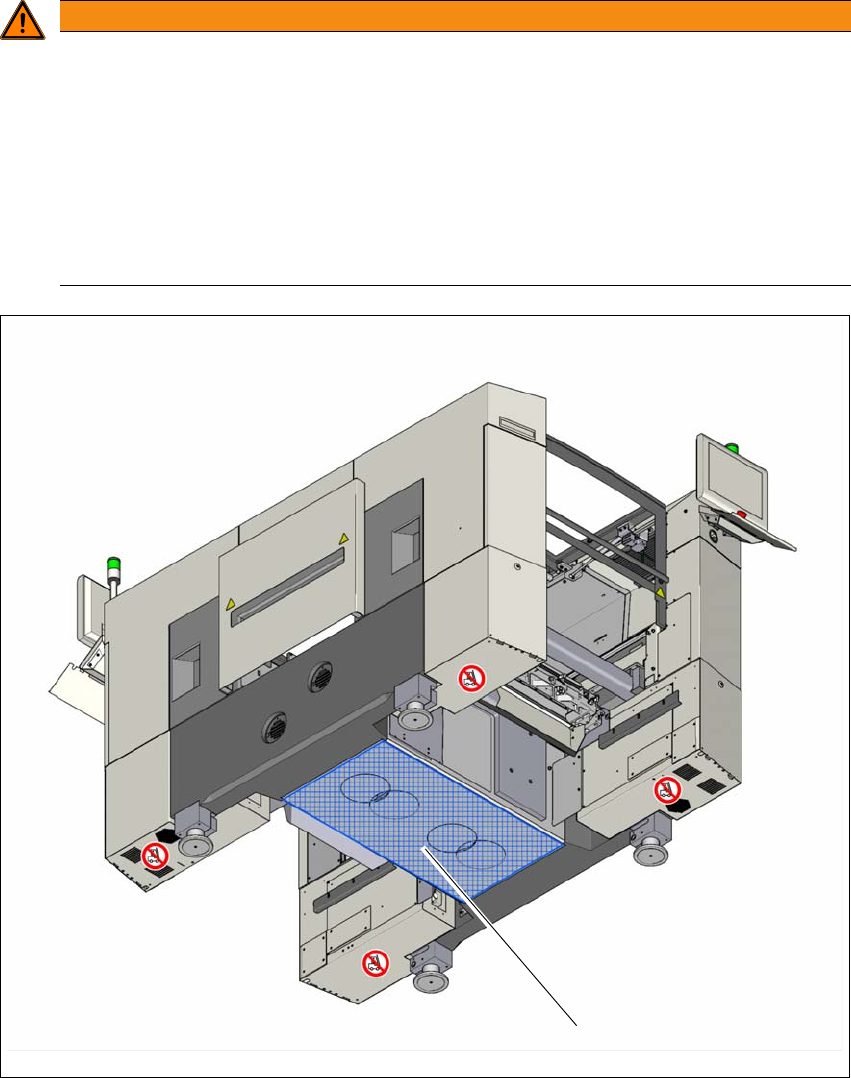

Fig. 4.1 - 3 Superfícies de apoio - garfo paralelo ao sentido de transporte de PCI
(1) Superfície de apoio para o garfo da empilhadeira
ALERTA
Risco de danos devido à carga unilateral!
Uma carga unilateral sobre os pés da máquina, p. ex. devido ao tombamento da estação
de montagem, pode provocar a deformação da fixação dos pés da máquina.
Ao suspender a estação de montagem, o garfo deve ficar com a carga uniforme-
mente distribuída.
Utilize um substrato rígido entre o garfo e a estação de montagem.
Solicite que uma segunda pessoa observe a elevação da estação de montagem e
assegure que esta não possa tombar para o lado.
(1)
