Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.2Infraestrutura do local de instalação 197 4.2.3.1 A visosde perigo 4 4.2.3.2 V e…
4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2
4.2Infraestrutura do local de instalação A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
196
4.2.3 Alimentação elétrica
4

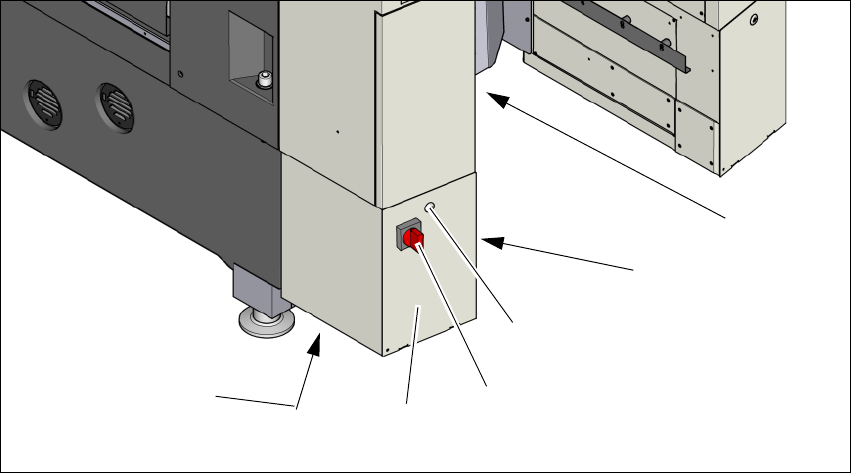

Fig. 4.2 - 2 Localização de alimentação elétrica na estação de montagem
(1) Grupo transformador (atrás da calha de resíduos de fita) na base da máquina
(2) Cobertura lateral
(3) Travamento
(4) Interruptor principal com proteção contra religação
(5) Cobertura frontal
(6) Cabo de conexão à rede
(3)
(4)
(5)
(1)
(2)
(6)
Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.2Infraestrutura do local de instalação
197
4.2.3.1 Avisosde perigo
4
4.2.3.2 Verificação da alimentação de rede
Verifique se a alimentação de rede corresponde às especificações prescritas para a máquina
(veja tabela na seção 3.2
, página 99).
4
4.2.3.3 Cabo de alimentação elétrica - especificação
Para o cabo de alimentação elétrica aplicam-se as seguintes especificações:
– 5 x 2,5 mm² para 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ com um comprimento de cabo até 20
metros até à conexão da máquina à rede elétrica. 5 x 4 mm² para cabo com comprimento
acima de 20 metros.
– 5 x 4 mm² para 3 x 200 V~ / 3 x 208 V~ / 3 x 220 V~ com um comprimento de cabo até 10
metros até à conexão da máquina à rede elétrica. 5 x 6 mm² para cabo com comprimento
acima de 10 metros.
O código das cores dos fios depende do país onde o equipamento for utilizado.
PERIGO
Perigo de tensão!
A estação de montagem é alimentada com tensão de rede 3 x 200 V~, 3 x 208 V~,
3 x 220 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças
deste equipamento conduzem tensões potencialmente fatais, mesmo com o interruptor
principal desligado.
O manuseio tecnicamente incorreto desta estação de montagem pode provocar a morte,
ferimentos graves e consideráveis danos materiais.
Portanto, observe as normas de prevenção de acidentes em vigor e as normas DIN
(especialmente a norma EN 60204, parte 1 ou IEC 60204, parte 1) bem como os re-
gulamentos do seu país.
Somente pessoal devidamente qualificado e treinado pode abrir as tampas da uni-
dade de alimentação elétrica.
NOTA
Cargas de pico na alimentação elétrica
Por motivos técnicos podem ocorrer picos de carga na alimentação elétrica.
Se necessário, informe-se junto à empresa fornecedora de energia sobre a impedân-
cia da rede elétrica.
4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2
4.2Infraestrutura do local de instalação A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
198
4
4
4.2.3.4 Configuração da conexão à rede quando da entrega
A conexão à rede é configurada de acordo com a alimentação de energia, quando da entrega.
– A máquina é configurada para voltagens de 204V AC, 220V AC ou 230V AC.
Na máquina encontra-se um cabo de conexão à rede SEM conector. 4
4

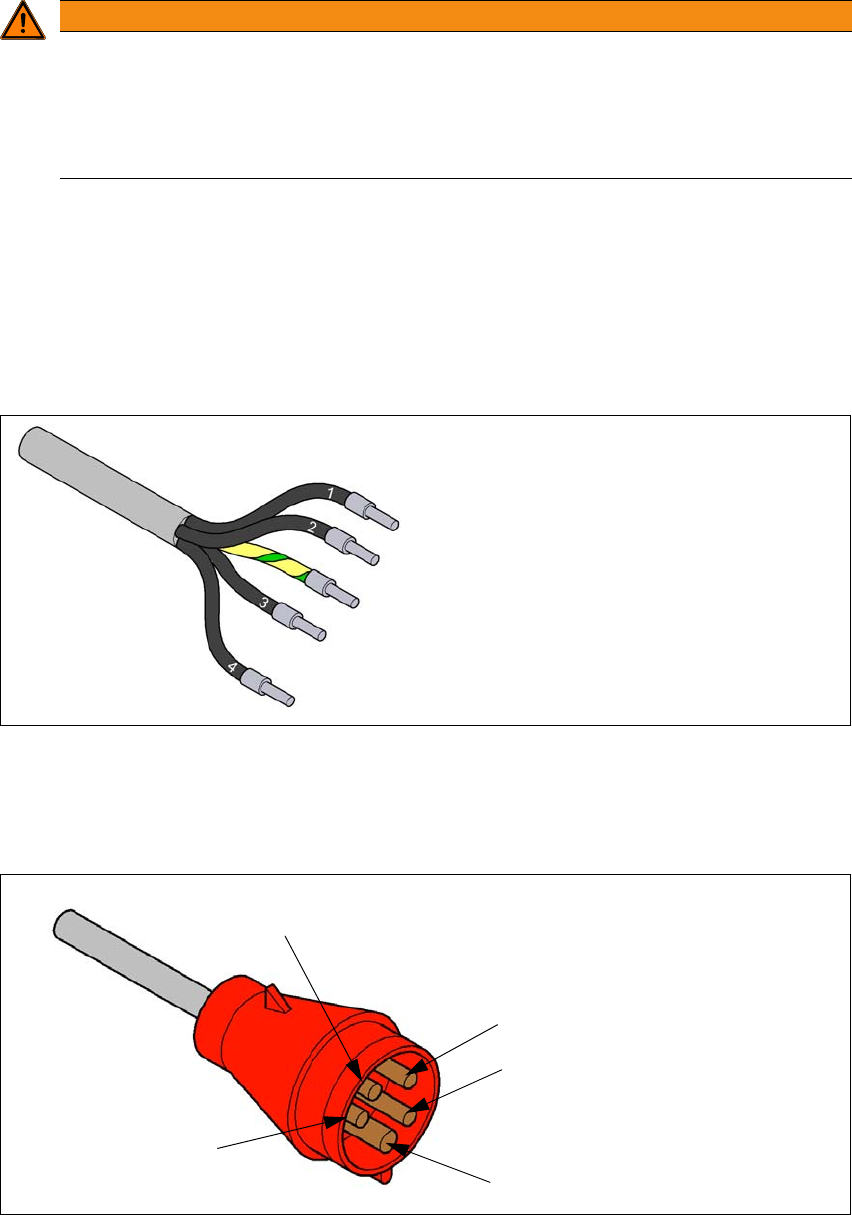

Fig. 4.2 - 3 Denominação dos fios no cabo de conexão à rede
– A máquina é configurada para voltagens de 380V AC, 400V AC ou 415V AC.
Na máquina encontra-se um cabo de conexão à rede COM um conector Cekon. 4
4
Fig. 4.2 - 4 Pinagem do conector Cekon
ALERTA
Identificação inequívoca dos cabos elétricos!
Os cabos elétricos para a estação de montagem e até os opcionais instalados (p. ex.,
WPC5/WPC6) devem ser identificados inequivocamente, sem deixar dúvidas quanto à
sua atribuição.
São válidas as normas do país onde a estação de montagem for utilizada.
1 = (L1): Fase de corrente trifásica
2 = (L2): Fase de corrente trifásica
3 = (L3): Fase de corrente trifásica
4 = (N): Condutor neutro
verde/amarelo = (PE): Condutor de prote-
ção
PE
L1
L2
L3
N
