4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2 4.3Instalação da estação de montagem A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 210 4 Fig. 4.3 - 4 Adaptador de altura - regul…
Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.3Instalação da estação de montagem
209
4

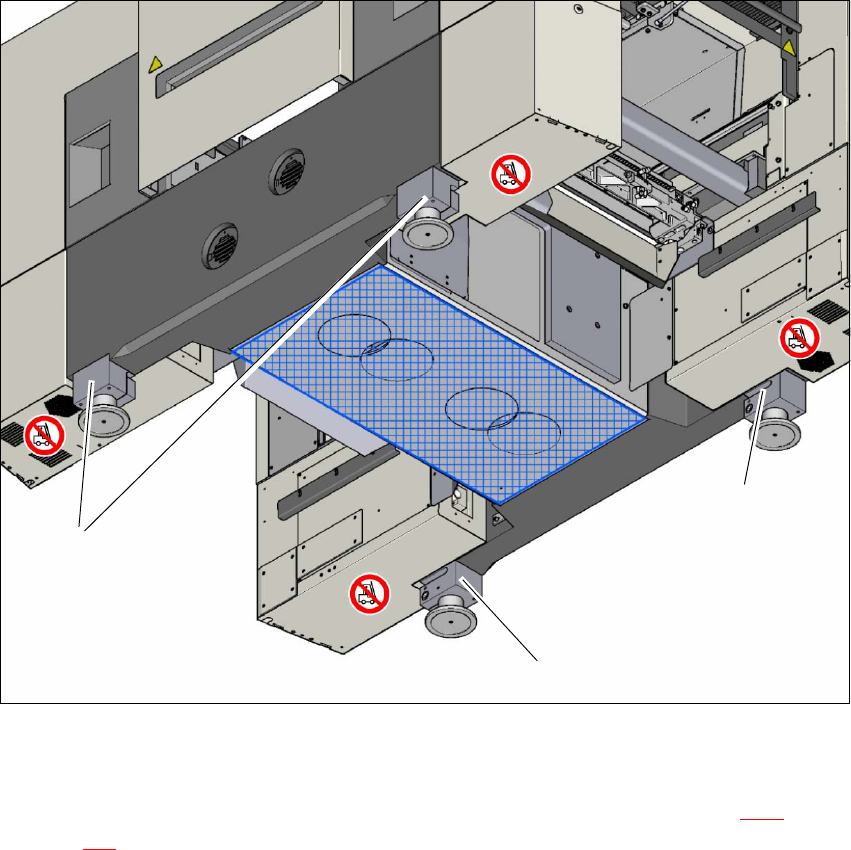

Fig. 4.3 - 3 Pés da máquina (adaptador de altura) da estação de montagem
(1) 4 adaptadores de altura - para diferentes alturas
Empurre o garfo da empilhadeira por baixo da estação de montagem. Veja aqui 4.3.2, na pá-
gina 204
.
Suspenda a estação de montagem aprox. 35 cm com a empilhadeira. Assim você pode re-
mover os adaptadores de altura por baixo.
(1)
(1)
(1)
4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2
4.3Instalação da estação de montagem A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
210
4

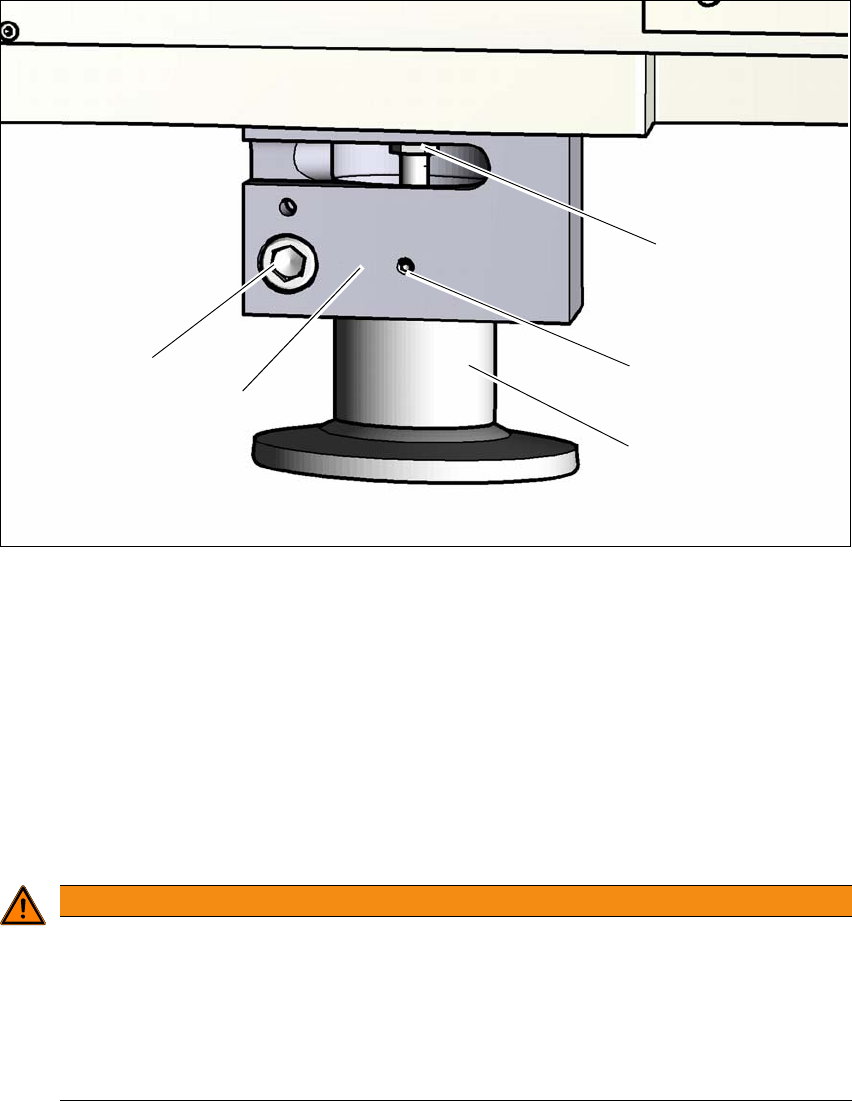

Fig. 4.3 - 4 Adaptador de altura - regular altura
4
(1) Parafuso de ajuste para a regulagem da altura
(2) Parafuso de retenção
(3) Adaptador de altura
(4) Dispositivo de aperto
(5) Parafuso de aperto
Afrouxe o parafuso de retenção(2). O parafuso de retenção trava o adaptador de altura e
evita sua queda imediata depois que o dispositivo de aperto foi afrouxado.
4
Afrouxe o parafuso de aperto e remova o adaptador de altura por baixo.
Verifique no novo adaptador de altura, se o parafuso de regulagem de altura (1) gira com fa-
cilidade. Caso necessário, gire o parafuso para fora e lubrifique a rosca com graxa Topas
NCA 52.
ALERTA
Perigo de ferimentos!
Depois de se soltar o dispositivo de aperto, o adaptador de altura pode - apesar do blo-
queio com o parafuso sem cabeça - cair da ranhura e causar ferimentos nos pés e nas
mãos.
Segure o adaptador de altura e fixe-o de forma que não possa cair.
Tenha cuidado com suas mãos e seus pés.
(3)
(1)
(2)
(4)
(5)
Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.3Instalação da estação de montagem
211
Para que o adaptador de altura possa ser inserido com facilidade no dispositivo de aperto
(4), lubrifique o adaptador de altura na zona de aperto com graxa Topas NCA 52.
Utilize um adaptador de altura adequado para a altura de transporte de PCI desejada.
Insira o adaptador de altura no dispositivo de aperto de tal modo que a ranhura corra no pa-
rafuso de retenção (2).
Aperte o parafuso de retenção(2) de modo frouxo.
Aperte o parafuso de aperto (5)de modo frouxo, para que o adaptador de altura permaneça
móvel, mas sem folga, na direção Z.
Monte os outros 3 adaptadores de altura com o mesmo procedimento.
Agora abaixe a estação de montagem com a empilhadeira cuidadosamente, até que os
adaptadores de altura toquem o piso de modo uniforme. Uma segunda pessoa deve obriga-
toriamente verificar a estabilidade da posição da máquina automática durante o processo de
descida. Eventualmente pode ser necessário afrouxar mais um pouco o dispositivo de aperto
dos adaptadores de altura.
Regule os parafusos de ajuste em cada adaptador de altura com a chave de grifo dupla
aberta, tamanho 20, até atingir a respectiva altura de transporte.
Alinhe a estação de montagem na direção X e Y com o nível de bolha da máquina.
4
Aperte o parafuso de aperto com um torque de 130 Nm.
NOTA
A descrição do alinhamento da estação de montagem na direção X e Y pode ser consul-
tada na seção 4.3.9
, página 216.
