4.3.9 Alinhamento da estação de montagem com o nível de bolha da máquina
4
Fig. 4.3 - 8 Ajustar a estação de montagem na direção X e Y - estrutura de medição
A medição é efetuada no portal 1.
Empurre o portal para dentro, na direção Y. A distância dos dois amortecedores deve medir
aprox. 300 mm (ou aprox. 4-5 pontos vermelhos na guia linear).
Coloque a placa de apoio (1) no portal de tal modo, que os 3 pinos de apoio fiquem entre a
superfície de deslizamento e o ímã. Neste procedimento, preste atenção para que os pinos
de apoio estejam posicionados uniformemente.
Coloque o nível de bolha da máquina (precisão de 0,02 mm) sobre a placa de apoio e faça
a medição, em 3 pontos, do
– alinhamento do eixo Y no lado do rolamento móvel e no lado do rolamento fixo.
– alinhamento do eixo X no centro do portal X. O suporte de cabeçote deve estar posicio-
nado no centro do portal X.
4
300 mm
(1)
(
2)
Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.3Instalação da estação de montagem
217
4
Faça o ajuste da estação de montagem conforme a sequência abaixo:
(1) Alinhamento da estação de montagem na direção Y, no lado do rolamento móvel e no lado
do rolamento fixo. A tolerância de medição é 0,10 mm.
(2) Alinhamento da estação de montagem na direção X, em relação ao centro do portal. A tole-
rância de medição é 0,10 mm.
(3) Verificar a capacidade de carga dos 4 pés da máquina. Os 4 pés da máquina devem estar
todos assentados no piso, com a carga distribuída uniformemente.
(4) Aperte os pés da máquina no parafuso de aperto, com um torque de 130 Nm.
(5) Verifique a capacidade de carga dos pés da máquina batendo com um martelo.
(6) Verifique mais uma vez o alinhamento exato da estação de montagem com o nível de bolha
de ar da máquina.
NOTA
Assegurar a precisão de inversão da bolha de nível da máquina
Colocar o nível de bolha da máquina sobre a placa de apoio sempre no mesmo sen-
tido na direção X e Y.
4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2
4.3Instalação da estação de montagem A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
218
4

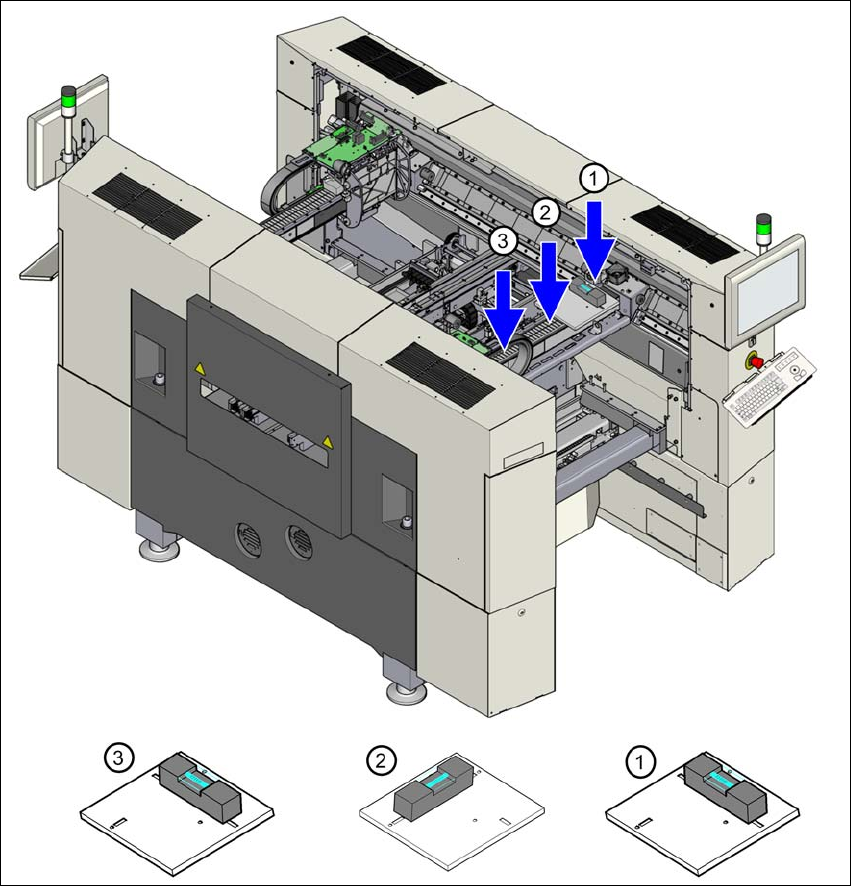

Fig. 4.3 - 9 Pontos de medição na estação de montagem
