4.4 Adaptar o carro de componentes à altura de trans-
porte de PCI
O carro de componentes pode ser facilmente adaptado às seguintes alturas de transporte de PCI:
900 mm 4
930 mm (altura padrão) 4
950 mm (altura SMEMA) 4
4

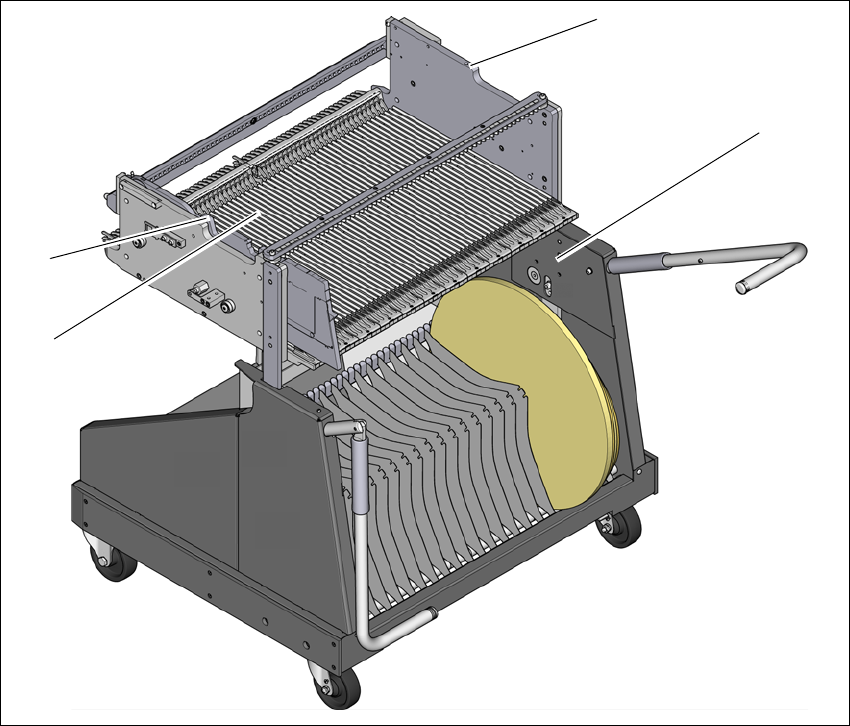

Fig. 4.4 - 1 Carro de componentes 60
(1) Furos para as alturas de transporte de PCI 900, 930 e 950 mm.
(2) Mesa de componentes
(3) Furos M8 para fixar o auxílio de montagem
(1)
(2)
(3)
(3)
4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2
4.4Adaptar o carro de componentes à altura de transporte de PCI A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
222
4.4.1 Avisos de alerta
4
4.4.2 Ferramentas e meios auxiliares
Para regular a altura do carro de componentes, é preciso dispor das seguintes ferramentas e
meios auxiliares:
– Auxílio de montagem (Art. Nº 03015976-xx)
– Dispositivo para elevação da mesa do carro de componentes, com a capacidade de carga
mínima de 80 kg
4.4.3 Alteração da altura do carro de componentes
4
Fixe o auxílio de montagem na mesa de componentes com os dois parafusos de sextavado
interno M8 x 50. Estão disponíveis dois furos diferentes para a mesa de componentes 60 e
para a mesa de componentes 30.
Engate o gancho do dispositivo para elevação no olhal.
Solte os parafusos de fixação e suspenda a mesa de componentes até a posição desejada.
Insira os parafusos de fixação e aperte-os.
ALERTA
Alteração da altura do carro de componentes através de pessoas certificadas!
A altura dos carros de componentes só pode ser alterada por técnicos da ASM ou por
pessoas devidamente certificadas.
Para isso, têm de ser respeitadas as regras de prevenção de acidentes em vigor.
Retire todos os alimentadores da mesa de componentes, quando quiser regular a al-
tura da mesa de componentes.
ALERTA
Risco de causar danos!
Elevações e abaixamentos da mesa de componentes podem causar deformações.
Retire todos os alimentadores da mesa de componentes.
Para regular a altura, monte o auxílio de montagem na mesa de componentes.
Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.5Ajuste do canal condutor de fita à altura do componente
223
4.5 Ajuste do canal condutor de fita à altura do compo-
nente
Quando são utilizados alimentadores que processam fitas com uma altura de bolsa de > 12 mm,
então é necessário remover a chapa de separação (1).
4

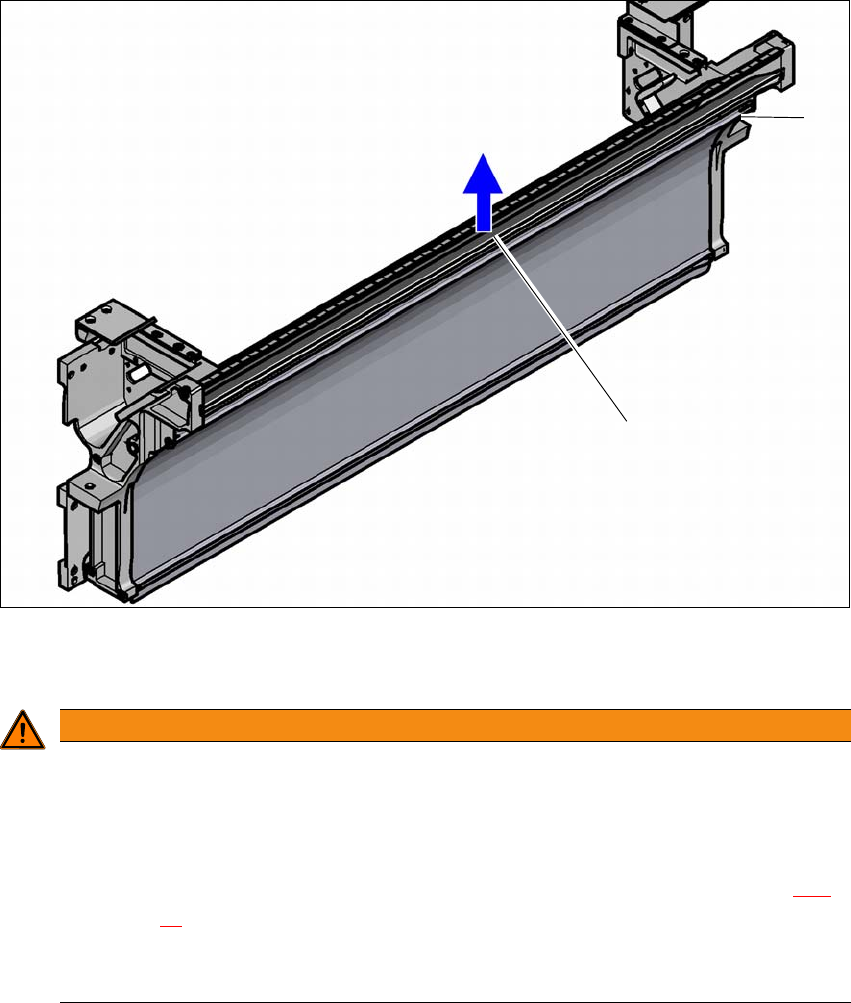

(1) Chapa de separação para fitas > 12 mm, desmontável
(2) Parafusos de fixação
4
Solte os parafusos de fixação.
Puxe a chapa de separação para fora.
ALERTA
Remoção da chapa de separação!
Para desmontar a chapa de separação, é preciso desligar a estação de montagem no
interruptor principal.
Desconecte a estação de montagem da alimentação elétrica e de ar comprimido.
Bloqueie a estação de montagem contra religação, tal como descrito na seção 2.11,
página 89
.
Aguarde até que a pressão operacional do dispositivo de corte tenha caído para 0
MPa.
(1)
(2)
