5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2 5.6Informações de alarme e Ajuda online A partir da versão de softw are SR.706.1 SP1 Edição 10/2014 PT 248 5.6.4 Ajuda de contexto online Para visualizar informações …
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.6Informações de alarme e Ajuda online
247
5.6.2 Exibir formações relativas ao alarme selecionado
Na barra de ícones clique no botão (1).
Todos os alarmes ocorridos são listados.
Clique no botão "Exibir registro da mensagem" (2).
Clique na árvore de menu da lista de alarmes (3) para abrir mensagens de alarme detalha-
das.
. 5

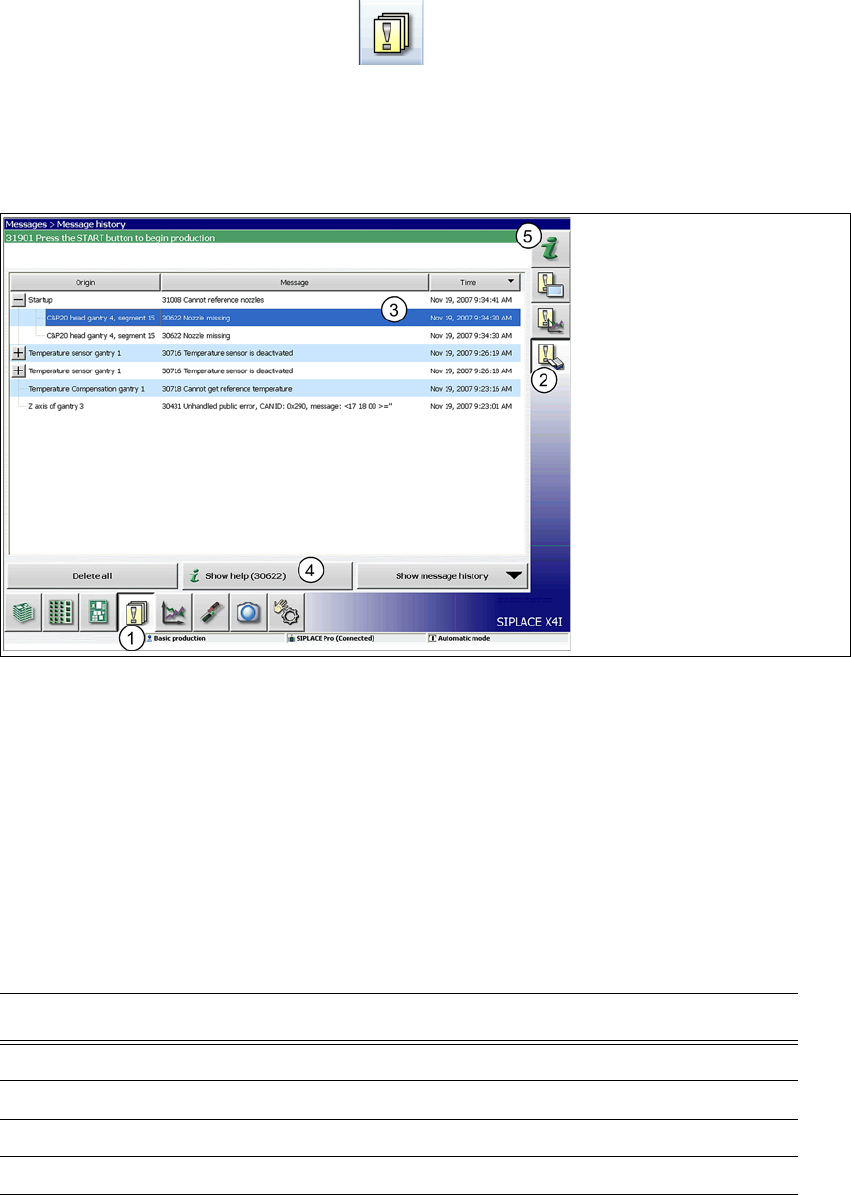

Fig. 5.6 - 2 Exemplo: Lista de alarmes (no exemplo da SIPLACEX4i)
Selecione na lista de alarmes a indicação de alarme sobre a qual pretende receber as infor-
mações.
Clique no botão "Exibir ajuda" (4) para mostrar as informações.
Informações de alarme relativas a outro alarme podem ser procuradas e exibidas através do Ín-
dice do sistema de ajuda (5) com a introdução do número do alarme.
5.6.3 Significado das cores nas informações dos alarmes na Ajuda online
5
Marcação de texto Significado
Texto vermelho Número e mensagem de alarme
Texto preto Possível(eis) causa(s) do alarme
Texto verde Instruções para a eliminação do alarme
Texto azul sublinhado Chamada de informações adicionais
5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2
5.6Informações de alarme e Ajuda online A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
248
5.6.4 Ajuda de contexto online
Para visualizar informações relativas à tela atual, clicando no ícone você pode acessar Sis-
tema de ajuda do computador da estação. É aberta a janela principal do Sistema de ajuda com
as informações de alarme. As informações referem-se à tela atualmente exibida, a partir da qual
foi acionada a ajuda. Você pode obter todos os conteúdos da Ajuda online através do sumário de
conteúdo, do índice e da função de busca.
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.7Lâmpadas de sinalização com buzina
249
5.7 Lâmpadas de sinalização com buzina
5.7.1 Visão geral
As lâmpadas de sinalização sinalizam estados operacionais e falhas funcionais das estações de
montagem. A buzina
avisa acusticamente quando ocorreu um alarme. As estações de montagem SIPLACE podem es-
tar equipadas com umalâmpada de sinalização de duas ou três cores. O respectivo sistema de
lâmpada de sinalização (duas ou três cores) é ajustado na autoconfiguração, veja o manual de
instalação do software da estação, número de artigo 00196771-xx.
5.7.1.1 Lâmpada de sinalização bicolor (padrão)
Fig. 5.7 - 1 Lâmpadas de sinalização para estados operacionais
L1 Lâmpada de sinalização à esquerda
L3 Lâmpada de sinalização à direita
T Direção do transporte de PCI
(L1)
(L2)
