5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2 5.7Lâmpadas de sinalização com buzina A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 250 5.7.1.2 Lâmp ada de sinalização tricolor (opcional) Fig. 5.7 -…

100%1 / 372
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.7Lâmpadas de sinalização com buzina
249
5.7 Lâmpadas de sinalização com buzina
5.7.1 Visão geral
As lâmpadas de sinalização sinalizam estados operacionais e falhas funcionais das estações de
montagem. A buzina
avisa acusticamente quando ocorreu um alarme. As estações de montagem SIPLACE podem es-
tar equipadas com umalâmpada de sinalização de duas ou três cores. O respectivo sistema de
lâmpada de sinalização (duas ou três cores) é ajustado na autoconfiguração, veja o manual de
instalação do software da estação, número de artigo 00196771-xx.
5.7.1.1 Lâmpada de sinalização bicolor (padrão)

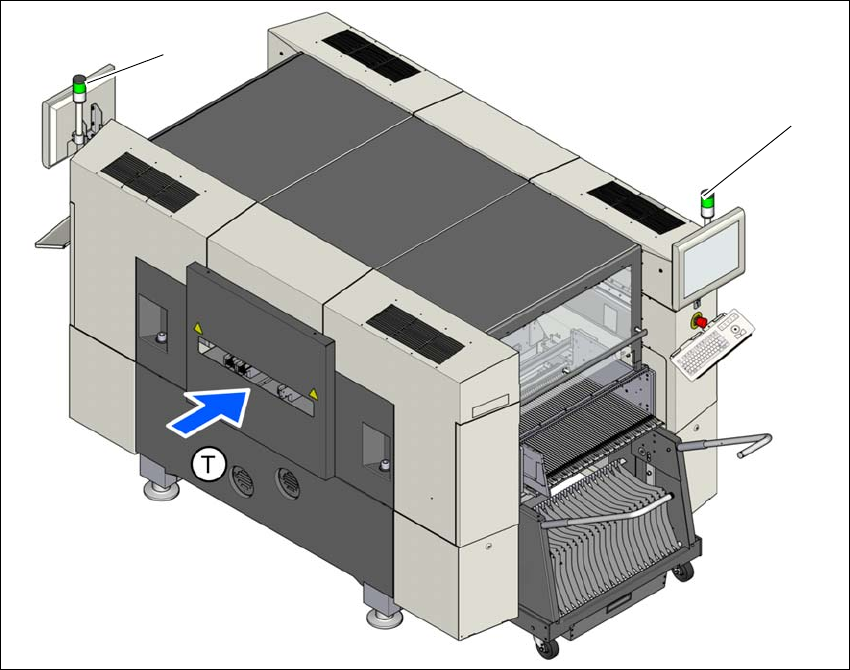

Fig. 5.7 - 1 Lâmpadas de sinalização para estados operacionais
L1 Lâmpada de sinalização à esquerda
L3 Lâmpada de sinalização à direita
T Direção do transporte de PCI
(L1)
(L2)
5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2
5.7Lâmpadas de sinalização com buzina A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
250
5.7.1.2 Lâmpada de sinalização tricolor (opcional)

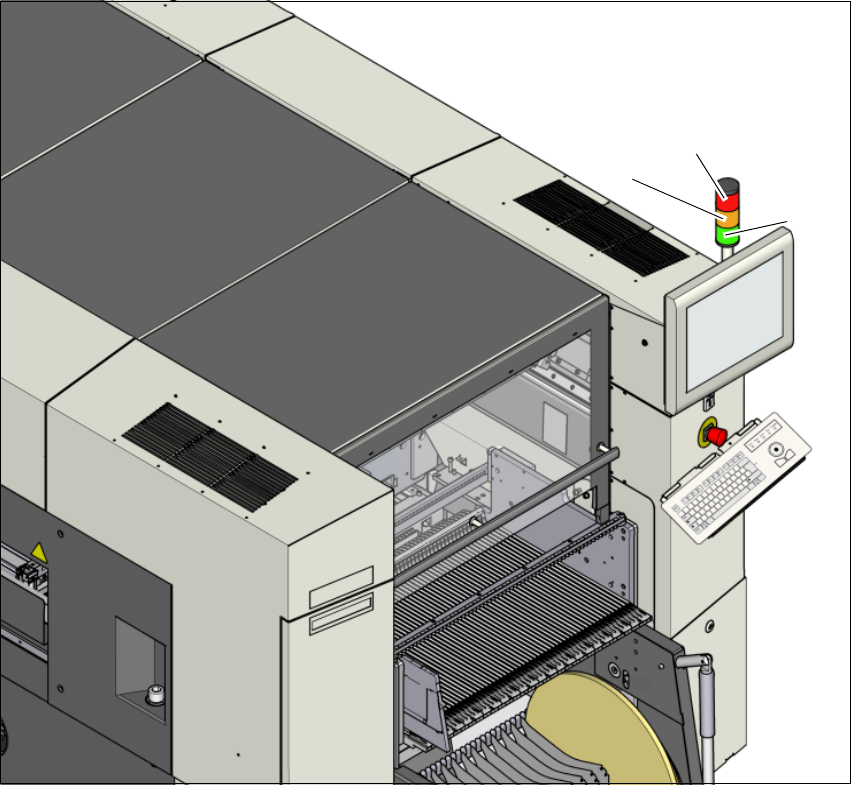

Fig. 5.7 - 2 Lâmpadas de sinalização para estados operacionais
L1 Lâmpada de sinalização vermelha
L2 Lâmpada de sinalização amarela
L3 Lâmpada de sinalização verde
(L2)
(L1)
(L3)
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.7Lâmpadas de sinalização com buzina
251
5.7.2 Indicações de status e seu significado
5
Significado Lado da
máquina
Status - duas cores
((branco/verde)
Status - três cores
(vermelho/amarelo/
verde)
A estação de montagem está
produzindo
dois lados Branco: --
Verde: Acesa
Vermelho: Apagada
Amarelo: Apagada
Verde: Acesa
A estação de montagem espe-
ra uma placa de circuitos im-
pressos na entrada.
dois lados Branco: --
Verde: 700 - 700
Vermelho: Apagada
Amarelo: Apagada
Verde: 500 - 500
A estação de montagem foi pa-
rada com a tecla Stop; É neces-
sário pressionar a tecla Start
para prosseguir com a produ-
ção.
dois lados não configurado Vermelho: Apagada
Amarelo: Apagada
Verde: 500 - 500
É necessária a manipulação
das marcas pelo operador.
dois lados Branco: --
Verde: 100 - 100
Vermelho: Apagada
Amarelo: 500-500
Verde: Apagada
A estação de montagem espe-
ra um lote ou espera a prepa-
ração da máquina depois do
recebimento de um lote.
dois lados Branco: --
Verde: 100 - 100
Vermelho: Apagada
Amarelo: Apagada
Verde: 500 - 500
A estação de montagem prepa-
ra a produção (verificar o status
das pipetas, detecção do ali-
mentador).
dois lados Branco: --
Verde: 100 - 100
Vermelho: Apagada
Amarelo: Apagada
Verde: 500 - 500
Uma posição de coleta alterna-
tiva é utilizada.
respectivo lado Branco: 100 -100
Verde: --
Vermelho: Apagada
Amarelo: Acesa
Verde: Acesa
Uma placa de circuitos impres-
sos deve ser retirada do trans-
porte de saída (p. ex., para ins-
peção).
respectivo lado Branco: 500 -500
Verde: 700 -700
Vermelho: Apagada
Amarelo: Apagada
Verde: 500 - 500
O transporte de PCI está em-
perrado (a máquina seguinte
espera placas de circuitos im-
pressos).
respectivo lado Branco: --
Verde: 700 -700
Vermelho: Apagada
Amarelo: Apagada
Verde: 500 - 500
Mais de uma posição de coleta
com o mesmo componente
está desativada, contudo resta
mais de uma posição de coleta
para utilização.
respectivo lado Branco: 500 -500
Verde: --
Vermelho: Apagada
Amarelo: Acesa
Verde: Acesa
