5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2 5.9Faça uma passagem de controle A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 260 5.9.5 Colocação de chap as de se p aração no contentor d e fit a …
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.9Faça uma passagem de controle
259
5.9.4 Suporte para rolo de fita adicional
5

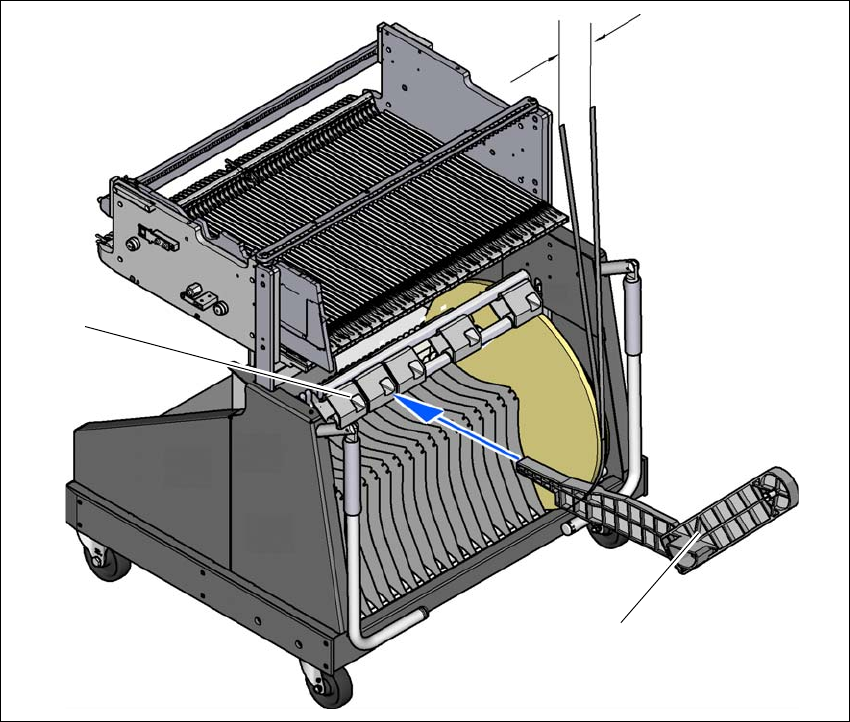

Fig. 5.9 - 2 Suporte para rolo de fita adicional
(1) Suporte para rolo de fita adicional, Nº de artigo 00141217-xx
(2) Alojamento para o suporte
5
Alimentadores de Série X podem trabalhar com fitas sem problemas se o deslocamento lateral
entre o alimentador e o rolo de fita não for superior a 60 mm. Caso o deslocamento máximo per-
mitido não possa ser cumprido devido a uma preparação predefinida, recomendamos utilizar o
suporte para um rolo de fita adicional (Item 1). Basta inserir o suporte no alojamento (Item 2) e
deslocar este o tanto que for necessário, até ficar abaixo do deslocamento máximo permitido de
60 mm. O carro de componentes tem 5 alojamentos no total. Cada suporte do rolo de fita pode
receber 2 rolos de fita, de forma que é possível posicionar até dez rolos de fita de 15" (381 mm)
acima do contentor de fita.
máx. 60 mm
(1)
(2)
5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2
5.9Faça uma passagem de controle A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
260
5.9.5 Colocação de chapas de separação no contentor de fita
A chapa de separação possui diferentes arestas e pode ser colocada de duas maneiras no
contentor de fita. Quando da utilização de eixos de encaixe, a chapa de separação fica com
os rebaixos para os eixos de encaixe voltados para cima (veja Item 4 na Fig. 5.9 - 3
). Se você
não utiliza eixos de encaixe, a aresta arredondada da chapa de separação fica voltada para
cima (veja Item 5 na Fig. 5.9 - 3
).
Coloque as chapas de separação tal como mostra a Fig. 5.9 - 3 e leve em consideração que
a menor divisão do contentor de fita é uma divisão de 2. Desta forma, evita-se a ocorrência
de erros de montagem.
Assegure que as chapas de separação permaneçam na mesma posição de encaixe em to-
das as réguas de guia. Caso contrário, a chapa de separação fica emperrada ou curvada.
5

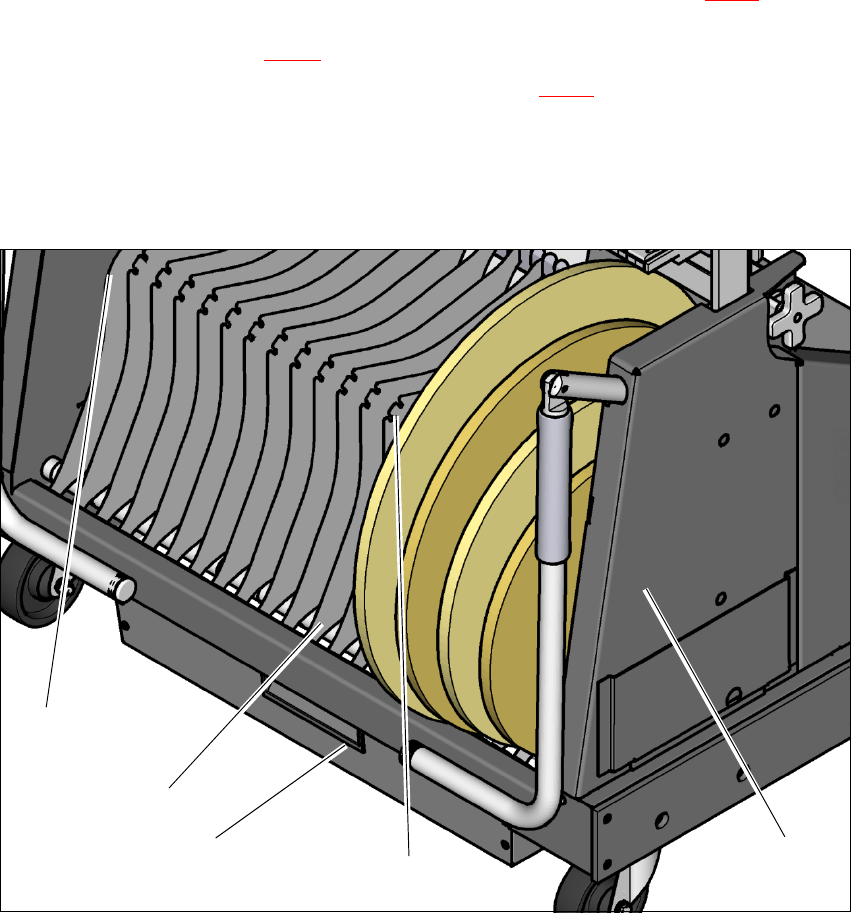

Fig. 5.9 - 3 Chapas de separação no contentor de fita
(1) Posição da chapa de separação se não forem usados eixos de encaixe
(2) Régua de guia para as chapas de separação
(3) Recipiente de resíduos de fita
(4) Posição da chapa de separação se forem usados eixos de encaixe
(5) Contentor de fita
(1)
(5)
(2)
(3)
(4)
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.10Preparar os alimentadores
261
5.10 Preparar os alimentadores
5.10.1 Instruções para o manuseio de alimentadores
Alimentadores são aparelhos de precisão. Por isso, trabalhe com os alimentadores com cuidado.
Evite o impacto de alimentadores contra obstáculos.
Não deixe os alimentadores cair no chão.
Utilize exclusivamente ferramentas apropriadas à sua manutenção.
5.10.2 Retirar alimentadores X da mesa de componentes
5

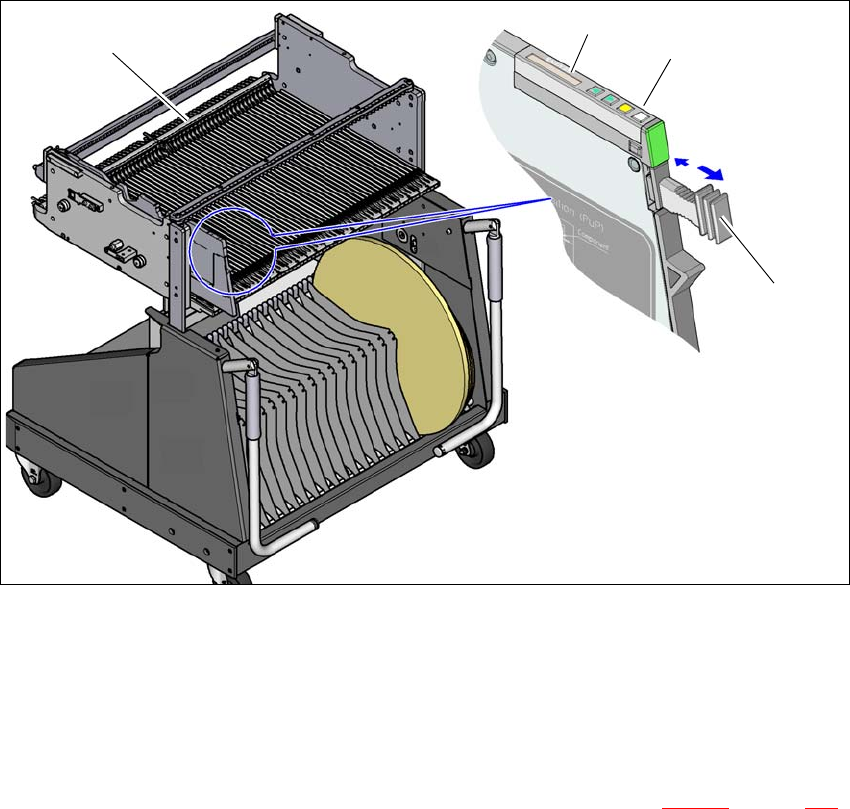

Fig. 5.10 - 1 Retirar alimentadores X da mesa de componentes
(1) Manípulo de retirada
(2) Indicação de status
(3) Visor LCD
(4) Trinco para bloquear os alimentadores X
A indicação de status acende no estado pronto para operar (Item 2 na Fig. 5.10 - 1
, página 261)
em verde, quando o alimentador X está contido na preparação atual. Se o alimentador não estiver
incluído na preparação atual, a indicação de status permanece apagada.
(1)
(2)
(3)
(4)
