5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2 5.10Preparar os alimentadores A partir da versão de software SR.70 6.1 SP1 Edição 10/2014 PT 268 Empurre a alavanca (Item 5 na Fig. 5.10 - 5 , pág ina 267 ) para fr…
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.10Preparar os alimentadores
267
Conduza a ponta da fita embaixo da janela de coleta (Item 2 na Fig. 5.10 - 5) e continue, até
a fita chegar na roda de pinos.
5
Fig. 5.10 - 5 Janela de coleta do alimentador de fita
(1) apoio da fita, removível (veja seção 5.10.4.4, página 269)
(2) Janela de coleta
(3) Margem de retirada para o filme de cobertura
(4) Área de coleta para componentes
(5) Alavanca para levantar e travar a janela de coleta
No painel de operação, pressione a tecla AVANÇAR (Item 1 na Fig. 5.10 - 6) o tempo neces-
sário até que o ponto de dobra do filme de cobertura se encontre na área de coleta (Item 4
na Fig. 5.10 - 5
) de componentes.
5
Fig. 5.10 - 6 Painel de operação do alimentador (8 mm X até 88 mm X)
(1) Tecla AVANÇAR para o avanço do transporte de fita
(2) Tecla RECUAR para o recuo do transporte de fita
(3) Tecla FILME para esticar o filme de cobertura
5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2
5.10Preparar os alimentadores A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
268
Empurre a alavanca (Item 5 na Fig. 5.10 - 5, página 267) para frente, para levantar a janela
de coleta (Item 2 na Fig. 5.10 - 5
, página 267) até a primeira posição de engate.
Puxe o filme de cobertura lateralmente para frente ao longo da janela de coleta, e por baixo
da janela de coleta para fora.
Dobre o filme de cobertura para trás, até ficar encostado na margem de retirada (Item 3 na
Fig. 5.10 - 5
, página 267).
5
Puxe a alavanca (Item 5 na Fig. 5.10 - 5, página 267) para trás, para descer a janela de co-
leta.
Introduza o filme de cobertura sobre o balancim de filme de cobertura (Item 2 na Fig. 5.10 -
7) até as rodas de enchimento de filme (Item 1 na Fig. 5.10 - 7).
5

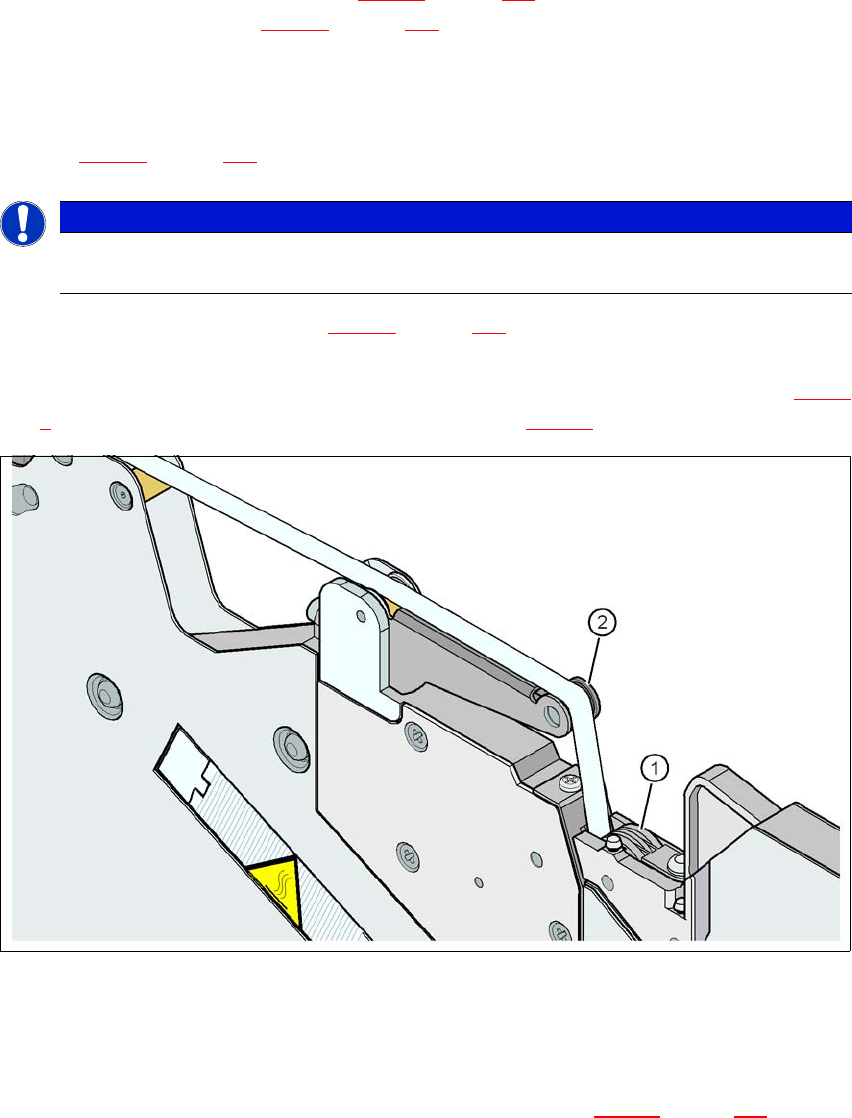

Fig. 5.10 - 7 Conduzir o filme de cobertura para as rodas de enchimento de filme de cobertura
(1) Rodas de avanço do filme de cobertura
(2) Filme de cobertura
5
No painel de operação, pressione a tecla FILME (Item 3 na Fig. 5.10 - 6, página 267) durante
o tempo necessário até que o filme de cobertura esteja esticado. O balancim do filme de co-
bertura vira para baixo e faz parar o motor de acionamento.
Corte a fita rente na extremidade frontal do alimentador.
NOTA
A janela de coleta só deve ser descida se o filme de cobertura estiver encostado na
margem de retirada.
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.10Preparar os alimentadores
269
5.10.4.4 Apoio da fita para alimentador de fita X de 8 mm
5
Fig. 5.10 - 8 Alimentador X de 8 mm - Apoio da fita e sensor de junção
(1) Apoio da fita, removível
(2) Abertura oval no apoio da fita
(3) Local de montagem do sensor de junção
O alimentador X de 8 mm está equipado com um apoio de fita (Item 1 na Fig. 5.10 - 8
). Se neces-
sário, ele pode ser retirado facilmente.
Conduza a lâmina de uma chave de fenda de relojoeiro na abertura oval (Item 2 na Fig. 5.10
- 8) do apoio da fita e puxe o apoio da fita para fora, no sentido contrário ao transporte da fita.
Ao colocar o apoio da fita, tenha cuidado para encaixá-lo na posição requerida.
5
NOTA
Altura de coleta Z constante com redução do tempo para correções das alturas de coleta
ao mínimo
Para todos os componentes a partir de 0402 e menores, coloque sempre o apoio da
fita (Item 1 na Fig. 5.10 - 8
) no alimentador X de 8 mm.
