5.15 Atracar e desatracar o carro de componentes
5.15.1 Instruções de segurança para atracar e desatracar o carro de componentes
5
5

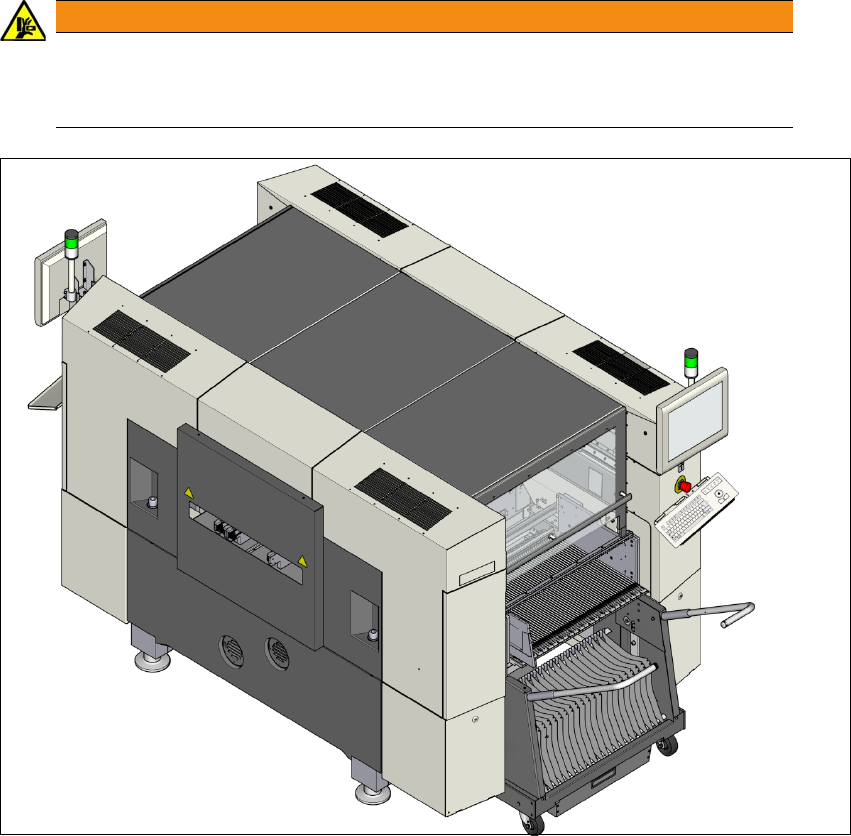

Fig. 5.15 - 1 Instruções de segurança para atracar e desatracar o carro de componentes
Só é possível atracar e desatracar o carro de componentes com as tampas de proteção fechadas.
ALERTA
Perigo de esmagamento!
Ao atracar e desatracar o carro de componentes há perigo de esmagamento.
Atracar e desatracar o carro de componentes sempre sozinho.
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.15Atracar e desatracar o carro de componentes
281
5.15.2 Desatracar o carro de componentes
Na tela básica do software da estação, selecione o ícone Transportador... e o ícone
Compartimentos.
5

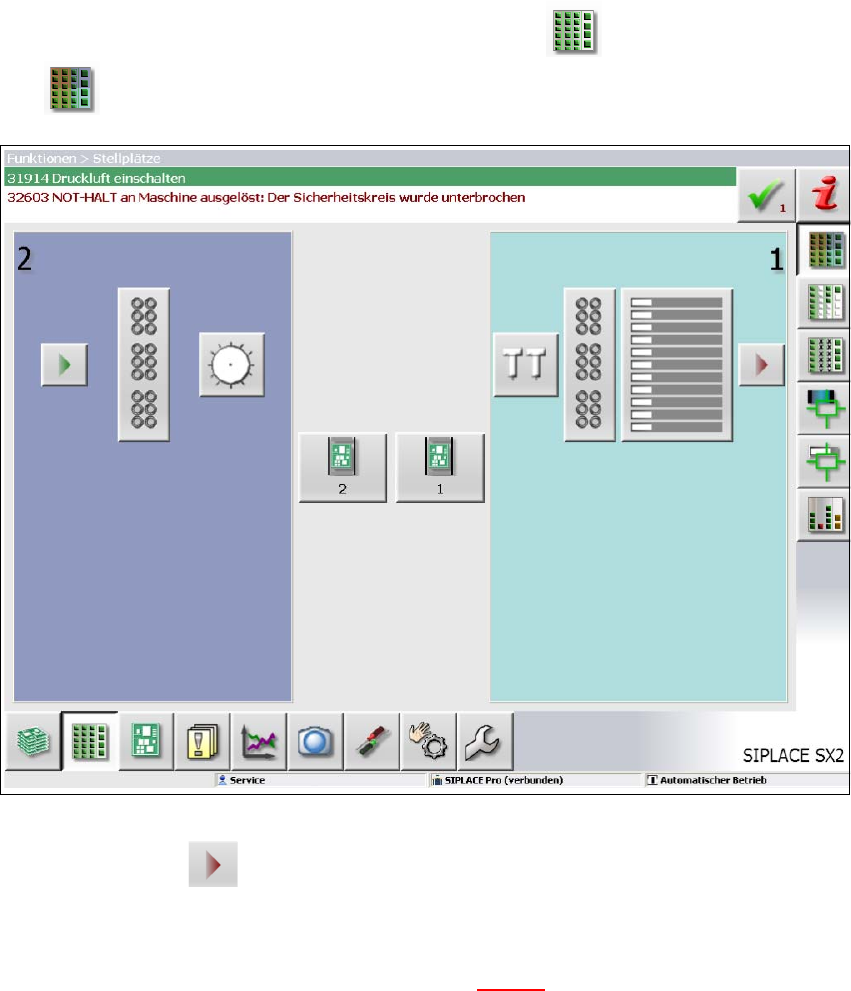

Fig. 5.15 - 2 SR GUI - Compartimentos
5
Clique no ícone para o desbloqueio no respectivo compartimento e aguarde até que
o trinco de bloqueio esteja aberto. Informações relacionadas estão disponíveis na Ajuda on-
line do software da estação.
Gire os dois manípulos para cima (Item 1 na Fig. 5.15 - 3).
5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2
5.15Atracar e desatracar o carro de componentes A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
282
5
Fig. 5.15 - 3 Para empurrar, gire os manípulos do carro de componentes para cima
Com ambas as mãos nos manípulos, puxe o carro de componentes para fora da estação de
montagem.
5.15.3 Instruções de segurança para o deslocamento do carro de componentes
5
Sempre que for deslocar o carro de componentes, segure nas pegas com ambas as mãos.
Não se esqueça de que um carro de componentes totalmente preparado com alimentadores
pode tombar para o lado ou para a frente a partir de um desnível de cerca de 20º.
Assegure-se de que a superfície sobre a qual o carro se desloca tenha um desnível muito
menor.
O piso sob a estação de montagem pode apresentar um desnível máximo de 0,63%. Isso
corresponde a um desnível de 5 mm em relação a um trajeto de 800 mm (p. ex., a largura de
uma mesa de componentes).
Cuidado para não colidir com obstáculos. Conforme a velocidade, o carro poderia tombar
para a frente.
ALERTA
Prevenção de acidentes!
Para evitar acidentes, quando deslocar o carro de componentes respeite rigorosamente
as regras a seguir.
