Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas 287 6 Extensões da est ação Para ver as respectivas possib ilidades de configur…
5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2
5.15Atracar e desatracar o carro de componentes A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
286
5

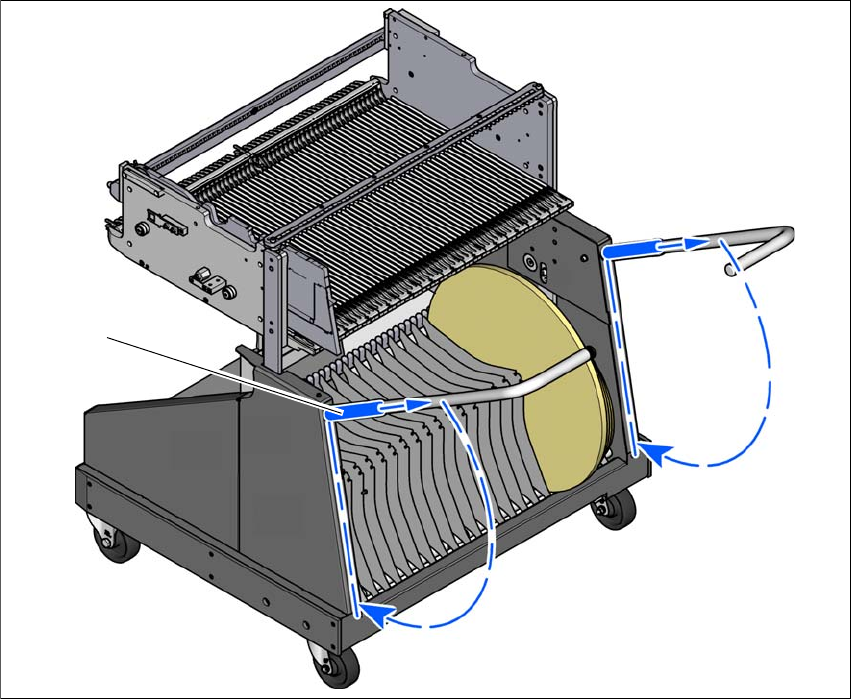

Fig. 5.15 - 6 carro de componentes - girar manípulos para baixo
(1) Empurrar a luva para cima
(2) Dobrar os manípulos para baixo
(1)
(2)
(2)
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas
287
6 Extensões da estação
Para ver as respectivas possibilidades de configuração e opcionais, consulte a especificação cor-
respondente da estação de montagem SIPLACE SX1/SX2.
6.1 Trocador de pipetas
Com trocadores de pipetas, a flexibilidade dos cabeçotes de montagem para o processamento
de tipos diferentes de componentes pode ser consideravelmente aumentada. Se devido ao pro-
grama de montagem for necessário trocar pipetas, o cabeçote de montagem recoloca a antiga
pipeta na garagem de pipetas e coleta a nova. Além disso, as pipetas separadas no teste de vá-
cuo são trocadas rapidamente.
A recepção de pipetas a partir de um trocador de pipetas é muito mais precisa e rápida do que
seria possível manualmente. Para o processo de montagem de componentes pequenos é indis-
pensável que a excentricidade radial na rotação das pipetas seja mínima.
A estrutura básica do trocador de pipetas é idêntica para os cabeçotes SIPLACE SpeedStar, Col-
lect&Place de 12 segmentos e SIPLACE MultiStar. Entretanto, só é permitido utilizar os carrega-
dores de pipetas destinados ao respectivo cabeçote de montagem.
6
ALERTA
Perigo de colisão de cabeçote em caso de configuração mista!
Quando um carregador de pipetas para o SIPLACE MultiStar é utilizado no compartimen-
to de um SIPLACE SpeedStar ou de um cabeçote Collect&Place de 12 segmentos, há
perigo de colisão de cabeçote.
Para cada cabeçote de montagem instale somente o respectivo trocador de pipetas
com os carregadores de pipetas para o cabeçote de montagem correspondente.
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.1Trocador de pipetas A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
288
6.1.1 Trocador de pipetas para o SIPLACE SpeedStar
Nº de artigo 00519715-xx Trocador de pipetas SX, C&P20 para posição 1 ou 2
Nº de artigo 00519843-xx Trocador de pipetas SX, C&P20 para posição 3 ou 4
ou 6
Nº de artigo 03103649-xx Trocador de pipetas estrutura básica CP/todos - curto
6
Fig. 6.1 - 1 Trocador de pipetas para o SIPLACE SpeedStar
6.1.1.1 Descrição
Este trocador de pipetas recebe 4 carregadores, cada um com 12 garagens de pipetas.
Os carregadores estão assentados sobre um suporte comum. Eles são centralizados com dois
pinos cilíndricos e fixados com 4 botões de pressão. A posição exata é determinada por meio de
duas marcas de ajuste em cada carregador. O assentamento correto dos carregadores no corpo
principal do trocador de pipetas é controlado com microinterruptores para não ocorrer uma coli-
são do cabeçote de montagem com um carregador eventualmente saliente. Todas as posições
de carregador têm de estar ocupadas, porque o circuito de segurança pára a máquina se houver
carregadores faltando ou assentados incorretamente.
Na estação de pipetas instalada é possível soprar componentes das pipetas do SpeedStar, bem
como retirar e ejetar pipetas.
6
CUIDADO
O carregador para a SIPLACE SpeedStar pode ser utilizado somente com o SpeedS-
tar.
