6.1.1.5 Instruções de operação
Ao encher um carregador pela primeira vez com um determinado tipo de pipeta, identifique
o mesmo com uma etiqueta adesiva.
6
Abra a placa de travamento e encaixe as pipetas nas respectivas garagens de pipetas.
Feche a placa de fecho para que as pipetas não possam cair dos carregadores.
6
6
A programação do trocador de pipetas é descrita no manual de operação da SIPLACE Pro.
6.1.1.6 Trocar carregador
Pressione a alavanca (Item 1 na Fig. 6.1 - 4, página 292), para soltar o carregador das esfe-
ras de botão de pressão (Item 5 na Fig. 6.1 - 4
, página 292). Levante o carregador do suporte.
6
NOTA
Encha os carregadores fora da máquina e troque sempre apenas carregadores com-
pletos.
CUIDADO
Enchimento dos carregadores!
Encher os carregadores somente quando todas as pipetas que se encontrarem no
cabeçote Collect&Place tiverem sido colocadas de volta para os seus carregadores.
NOTA
Perigo de emperramento!
A queda de componentes sobre os carregadores gera perigo de emperramento da placa
de travamento.
Evite a queda de componentes sobre os carregadores.
Por esse motivo, você deve limpar regularmente os carregadores e os compartimen-
tos livres.
ALERTA
Perigo de colisão de cabeçote com a alavanca saliente
Uma alavanca saliente além do carregador (Item 1 na Fig. 6.1 - 4
) pode causar uma co-
lisão do cabeçote de montagem.
Certificar-se que a alavanca não está saliente acima dos carregadores.
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.1Trocador de pipetas A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
292
6
Fig. 6.1 - 4 Trocador de pipetas para o SpeedStar - trocar carregador
(1) Alavanca para levantar o carregador
(2) Pino cilíndrico, encaixa no furo do carregador
(3) Pino elástico (3 unidades) para a ativação do microinterruptor
(4) Pino do mecanismo de empurrar, desloca a placa de travamento
(5) Esfera do botão de pressão
(6) Pino cilíndrico, encaixa no furo oblongo do carregador
(7) Placa de travamento na posição "carregador travado"
6
Coloqueo carregador sobre as esferas de botão de pressão (Item 5 na Fig. 6.1 - 4, página
292
).
NOTA
Desloque a placa de travamento para a posição "carregador travado".
Antes da colocação, alinhe o carregador de tal modo que os pinos de centragem
(Item 2 e 6 na Fig. 6.1 - 4
, página 292) possam deslizar para o furo de centragem e
para o furo oblongo.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas
293
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
6.1.1.7 Reconhecimento da posição
Cada carregador do trocador de pipetas possui duas marcas de ajuste, sendo uma para determi-
nar a posição e outra para determinar a posição angular.
6

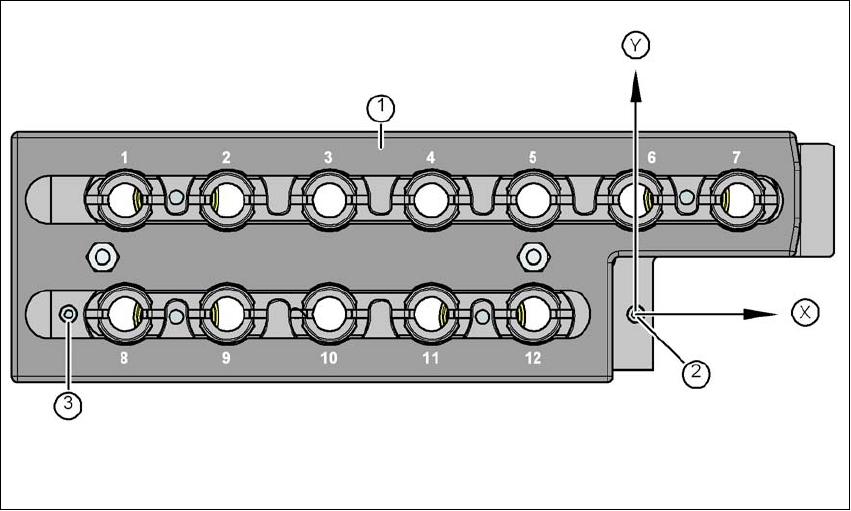

Fig. 6.1 - 5 Carregador de pipetas - numeração das garagens, marcas para determinar a posição e a posição angu-
lar
(1) Placa de travamento na posição "Carregador aberto"
(2) Marca de ajuste para determinação da posição
(3) Marca de ajuste para determinação da posição angular
