6.1.4 Trocador de pipetas para o cabeçote Collect&Place de 12 segmentos
Nº de artigo 00120604-xx Trocador de pipetas SX12 V2, C&P12 para posição 1 ou 2
6

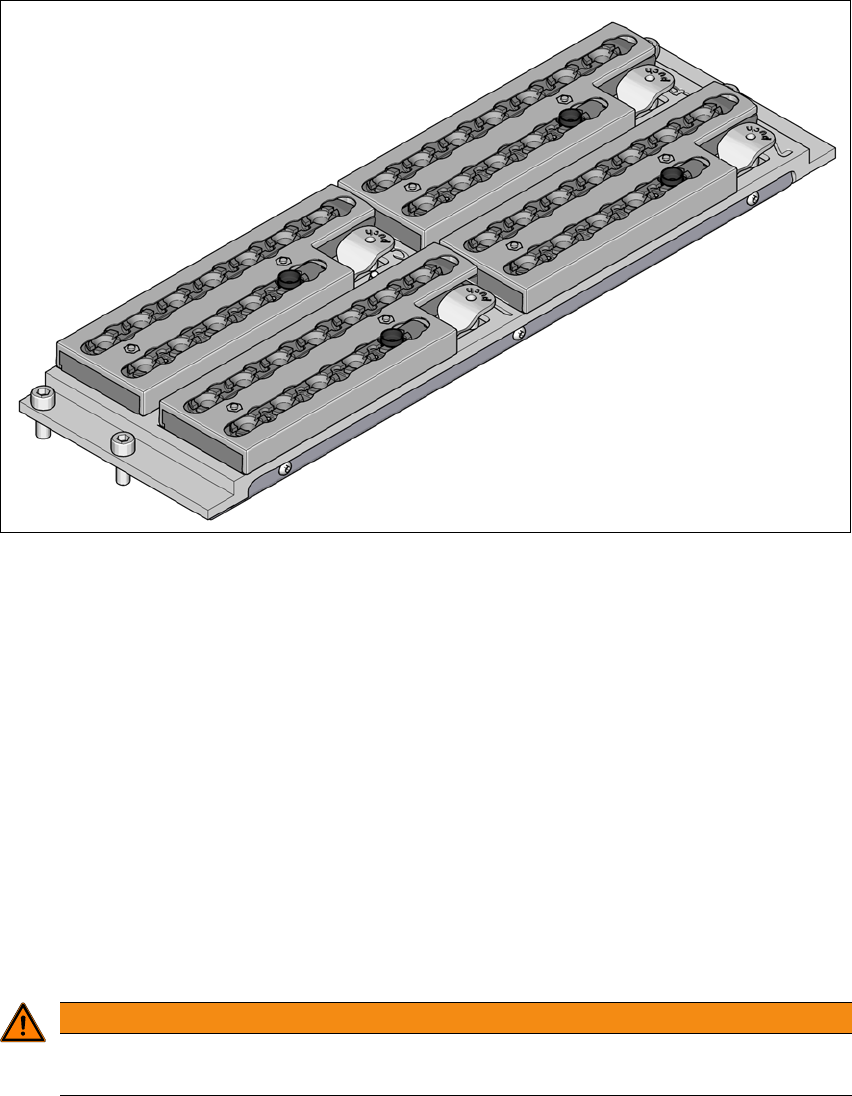

Fig. 6.1 - 17 Trocador de pipetas para o cabeçote C&P de 12 segmentos
6.1.4.1 Descrição
Este trocador de pipetas recebe 4 carregadores, cada um com 12 garagens de pipetas.
Os carregadores estão assentados sobre um suporte comum. Eles são centralizados com dois
pinos cilíndricos e fixados com 4 botões de pressão. A posição exata é determinada por meio de
duas marcas de ajuste em cada carregador. O assentamento correto dos carregadores no corpo
principal do trocador de pipetas é controlado com microinterruptores para não ocorrer uma coli-
são do cabeçote de montagem com um carregador eventualmente saliente. Todas as posições
de carregador têm de estar ocupadas, porque o circuito de segurança pára a máquina se houver
carregadores faltando ou assentados incorretamente.
Na estação de pipetas instalada é possível soprar componentes das pipetas do SpeedStar, bem
como retirar e ejetar pipetas.
6
ALERTA
O carregador para o cabeçote C&P de 12 segmentos pode ser utilizado somente
junto com o cabeçote C&P de 12 segmentos.
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas
309
6.1.4.2 Dados técnicos
6
6.1.4.3 Posição dos trocadores de pipetas para o cabeçote C&P de 12 segmentos na esta-
ção de montagem SX
6
Fig. 6.1 - 18 Posição dos trocadores de pipetas para o cabeçote C&P de 12 segmentos - exemplo SX2
6
Trocador de pipetas para o cabeçote SIPLACE C&P de 12 segmentos
Dimensões (comprimento x largura x altura) 314 mm x 94,5 mm x 68,6 mm
Quantidade de garagens de pipetas 48
Quantidade de carregadores de pipetas 4
Tipos de pipetas 3xxx
Tempo de troca de pipetas aprox. 2 s por pipeta
Conexão de ar comprimido 0,45 MPa (4,5 bar)
(1) Carro de componentes (PA) Zona de montagem
(PPW) Trocador de pipetas
(1)
(1)
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.1Trocador de pipetas A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
310
6.1.4.4 Montagem
Os trocadores de pipetas na estação de montagem SX são fixados respectivamente no disposi-
tivo de inserção do carro de componentes.
6

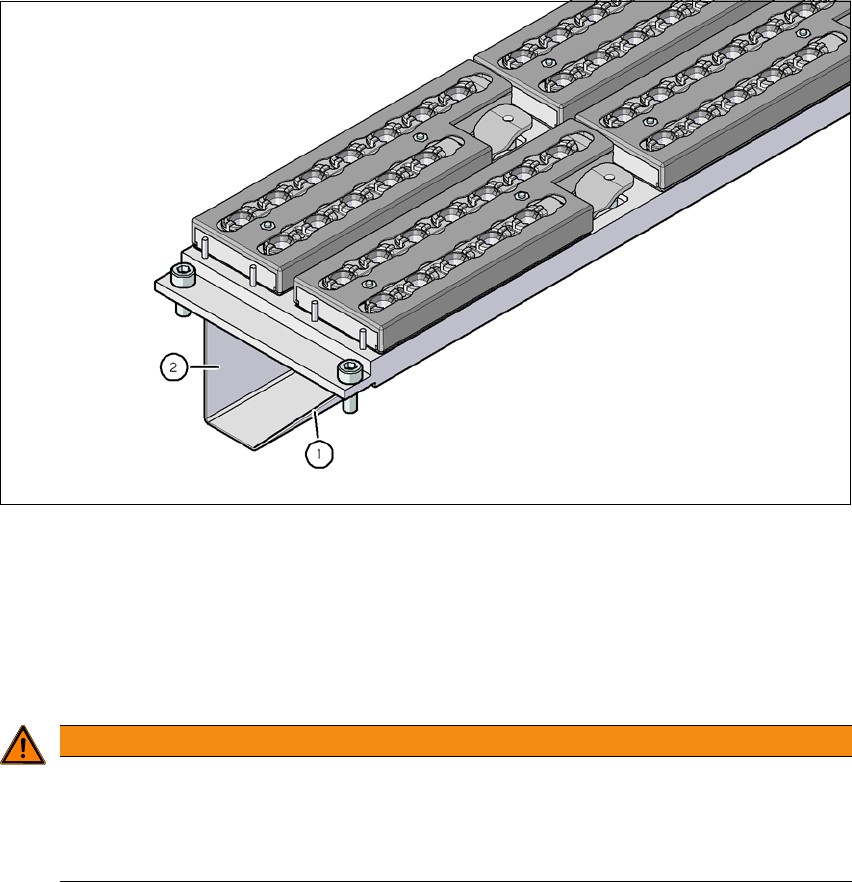

Fig. 6.1 - 19 Posição de montagem
(1) O lado inclinado aponta na direção do dispositivo de inserção do carro de componentes
(2) O lado vertical aponta na direção do transporte de PCI
Alinhe o trocador de pipetas de tal modo que o lado inclinado aponte para o dispositivo de
inserção do carro de componentes.
6
ALERTA
Perigo de colisão de cabeçote em caso de configuração mista!
No caso de configuração mista, há perigo de colisão de cabeçote.
Para cada cabeçote de montagem instale somente o respectivo trocador de pipetas
com os carregadores de pipetas para o cabeçote de montagem correspondente.
