Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas 313 Pressione o carreg ador uniformemente pa ra baixo, de modo que as esferas…
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.1Trocador de pipetas A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
312
6

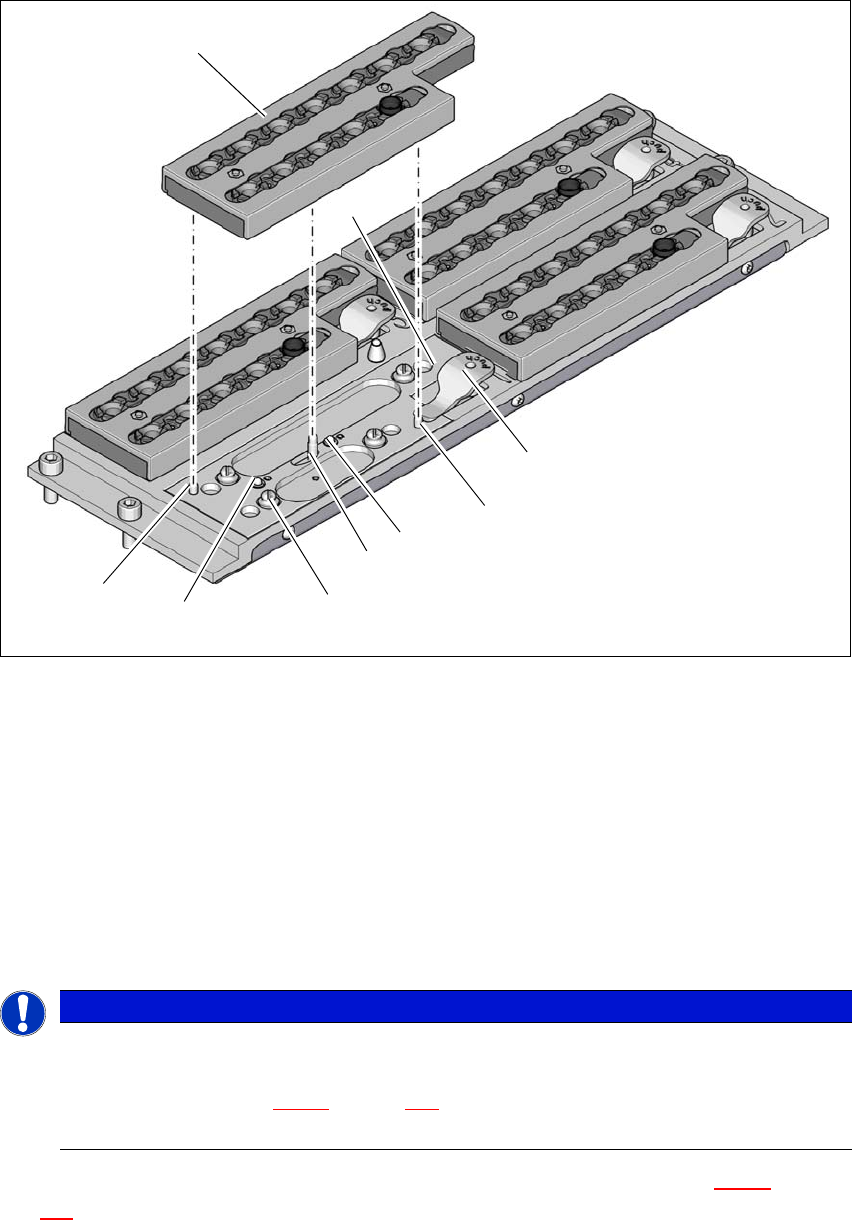

Fig. 6.1 - 20 Substituir o trocador de pipetas para o cabeçote C&P de 12 segmentos
(1) Alavanca para levantar o carregador
(2) Pino cilíndrico, encaixa no furo do carregador
(3) Pino elástico (3 unidades) para a ativação do microinterruptor
(4) Pino do mecanismo de empurrar, desloca a placa de travamento
(5) Esfera do botão de pressão
(6) Pino cilíndrico, encaixa no furo oblongo do carregador
(7) Placa de travamento na posição "carregador travado"
6
Coloque o carregador sobre as esferas de botão de pressão (Item 5 na Fig. 6.1 - 4, página
292
).
NOTA
Desloque a placa de travamento para a posição "carregador travado".
Antes da colocação, alinhe o carregador de tal modo que os pinos de centragem
(Item 2 e 6 na Fig. 6.1 - 4
, página 292) possam deslizar para o furo de centragem e
para o furo oblongo.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas
313
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
6.1.4.7 Reconhecimento da posição
Cada carregador do trocador de pipetas possui duas marcas de ajuste, sendo uma para determi-
nar a posição e outra para determinar a posição angular.
6
Fig. 6.1 - 21 Carregador de pipetas - numeração das garagens, marcas para determinar a posição e a posição angu-
lar
(1) Placa de travamento na posição "Carregador aberto"
(2) Marca de ajuste para determinação da posição
(3) Marca de ajuste para determinação da posição angular
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.2Trocador Waffle-Pack (WPC5/WPC6) A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
314
6.2 Trocador Waffle-Pack (WPC5/WPC6)
A funcionalidade e os dados técnicos do WPC5 são em grande parte idênticos àqueles do WPC6.
O WPC6 dispõe de um módulo Non-Stop adicional.
6.2.1 Descrição
O trocador Waffle-Pack disponibiliza componentes em carregadores Waffle-Pack, de forma a evi-
tar perda de tempo durante o armazenamento e troca automática dos carregadores Waffle-Pack.
Além disso, a oferta de componentes disponibilizados é aumentada através de um acesso pro-
gramável, de livre escolha, a até 28 carregadores Waffle-Pack.
O trocador Waffle-Pack possui um chassis integrado e pode ser facilmente deslocado para outros
compartimentos. Ele é fornecido com a altura de transporte de placa de circuitos impressos im-
plementada para a estação de montagem, mas pode ser facilmente adaptado para alturas de
transporte de placa de circuitos impressos de 900, 930 e 950 mm. No compartimento remanes-
cente, a mesa de componentes deve ser preparada com 30 posições.
