6.3 SIPLACE JTF-S/JTF-M
Nº de artigo 00166670-xx SIPLACE JTF-S
Nº de artigo 00166671-xx SIPLACE JTF-M
6
6.3.1 Descrição
O SIPLACE JTF-S/JTF-M é um trocador automático rápido para carregadores Waffle-Pack pa-
drão JEDEC. Nas estações de montagem SIPLACE SX1/SX2 pode ser instalado um SIPLACE
JTF-S/JTF-M sobre uma mesa fixa, em lugar de um carro de componentes. O SIPLACE JTF-S/
JTF-M ocupa uma área fixa de trilhas sobre a mesa fixa. Nas trilhas livres podem ser preparados
Linear-Feeder, Glue-Feeder ou LDU-X.
O SIPLACE JTF-S/JTF-M está disponível em duas versões
– SIPLACE JTF-S
O SIPLACE JTF-S armazena uma pilha de até 30 carregadores Waffle-Pack finos ou 20 car-
regadores Waffle-Pack grossos JEDEC, e disponibiliza-os um atrás do outro. A estação de
montagem pode ser alimentada com um tipo de componente com tempo de troca constante
do carregador Waffle-Pack. 6
– SIPLACE JTF-M
O SIPLACE JTF-M armazena uma pilha de até 18 carregadores Waffle-Pack finos ou 14 car-
regadores Waffle-Pack grossos JEDEC (conforme o tipo de carregador) em um cassete in-
tercambiável disponibiliza-os seletivamente. Assim a estação de montagem pode ser
alimentada com diferentes tipos de componente com tempo de troca variável do carregador
Waffle-Pack. 6
6
NOTA
Disponível a partir da versão de software SR.707.1
NOTA
A descrição detalhada pode ser encontrada no
"Manual de operação JTF-S/JTF-M, alemão + inglês [Nº Art. 00197453-xx].
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.3SIPLACE JTF-S/JTF-M
325
6.3.2 Visão geral
6

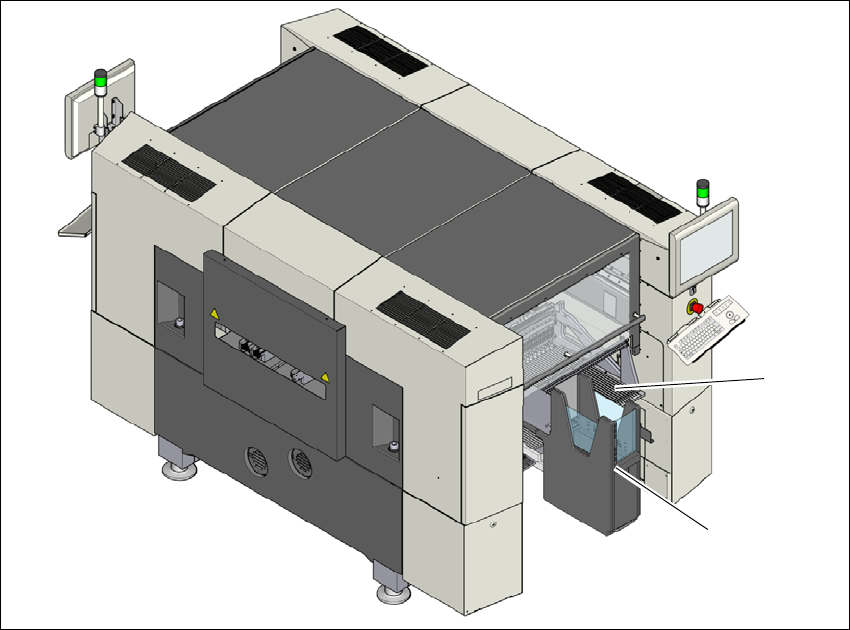

Fig. 6.3 - 1 SIPLACE JTF-S/JTF-M na SIPLACE SX1/SX2
(1) Mesa de componentes fixa
(2) JTF-S/JTF-M
(1)
(2)
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.3SIPLACE JTF-S/JTF-M A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
326
6.3.3 Dados técnicos
6
SIPLACE JTF-S SIPLACE JTF-M
Largura
162 mm 177 mm
Altura
587 mm 587 mm
Especificação do carregador Waffle-
Pack JEDEC
JEDEC padrão: 95-1 & IEC 60286-5
Capacidade de armazenamento
Carregador Waffle-Pack fino 30 carregadores Waffle-Pack
JEDEC
18 carregadores Waffle-Pack JEDEC
Carregador Waffle-Pack grosso 20 carregadores Waffle-Pack
JEDEC
14 carregadores Waffle-Pack JEDEC
Tempo de troca do carregador Waffle-
Pack
< 5 segundos (conforme a apli-
cação)
--
Módulo n após n+1 -- 3,5 segundos
Módulo 1 após 18 -- 10 segundos
Módulo 18 após 1 -- 8,9 segundos
Cassete
--
Dimensões -- aprox. 330 mm x 150 mm x 230 mm
Peso de carga máx. -- 2,7 kg (150 g cada com 18 módulos)
Instalação pneumática
4,1 bar até 5,5 bar 5,2 bar até 9 bar
Consumo de ar comprimido
< 28,3 NL/min. < 28,3 NL/min.
