6.5 Leitor de código de barras de PCI
6.5.1 Descrição
O leitor de código de barras de PCI destina-se à captação e decodificação automática de códigos
de barras em placas de circuitos impressos. Os leitores de código de barras de PCI são instala-
dos no lado de entrada da estação de montagem, no transporte de PCI ou sobre um quadro in-
tegrado. Conforme a posição dos códigos de barra, pode-se montar o leitor de código de barras
de tal modo que a leitura seja feita no sentido transversal ou longitudinal em relação à direção do
transporte de PCI.
O transporte simples pode ser reequipado com dois leitores de código de barras de placa de cir-
cuitos impressos. Eles podem escanear respectivamente o lado superior e inferior da placa de
circuitos impressos.
O transporte duplo pode ser reequipado com quatro leitores de código de barras de placa de cir-
cuitos impressos. Eles podem escanear respectivamente o lado superior e inferior da placa de
circuitos impressos nas duas trilhas de transporte.
São oferecidos os seguintes leitores de código de barras:
– Leitor de código para placas de circuito impresso 2D
Este leitor de código de barras processa códigos de barras e códigos matriciais. O código
matricial é utilizado principalmente quando o espaço disponível é pequeno para etiquetas de
código de barras. 6
6.5.2 Dados técnicos - leitor de código 2D
6
Dimensões (Compr. x Larg. x Alt.)
55 x 42 x 22 mm
3
Peso 125 gramas
Tipos de código 2D Data Matrix ECC 0, 50, 80, 100, 140 e 200
Data Matrix ECC200
Código QR, código MicroQR
Comprimento do código de barras
Transporte simples
Transporte duplo, assíncrono
Transporte duplo, síncrono
máx. 40 caracteres
máx. 40 caracteres
máx. 40 caracteres
Interface de dados RS232, USB 2.0
Conexão elétrica Conector de 15 polos D-Sub-HD
Tensão operacional 5 V- até 24 V-
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.6Estação de atracagem para o carro de componentes SIPLACE SX
331
6.6 Estação de atracagem para o carro de componentes
SIPLACE SX
6.6.1 Visão geral
A estação de atracagem é um componente suplementar para o local de preparação prévia. Ela é
o elo de ligação entre o local de preparação prévia e o carro de componentes da SIPLACE SX1/
SX2 e Série X. A estação de atracagem permite a preparação externa do carro de componentes
com alimentadores, testes de funcionamento e controle da preparação. É possível utilizar carros
de componentes com 30, 40 e 60 trilhas. Para isso é necessário incorporar módulos de separa-
ção correspondentes.
A descrição detalhada pode ser encontrada no "manual de operação da estação de atracagem
para carros de componentes SIPLACE SX", Nº Art. 00196691-xx.
6

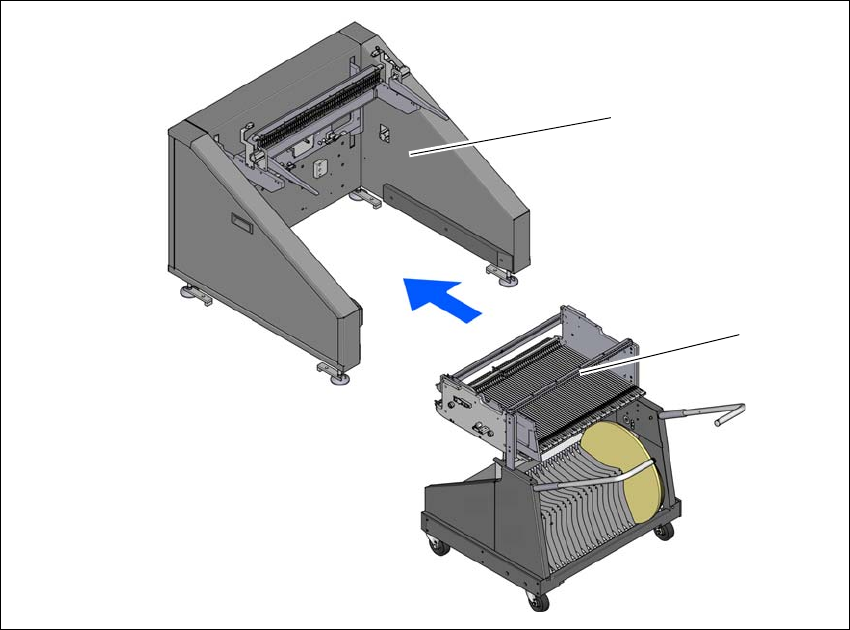

Fig. 6.6 - 1 Estação de atracagem, SIPLACE Série SX
(1) Estação de atracagem
(2) Carro de componentes (com 60 trilhas)
(1)
(2)
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.6Estação de atracagem para o carro de componentes SIPLACE SX A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
332
6.6.2 Dados técnicos
6

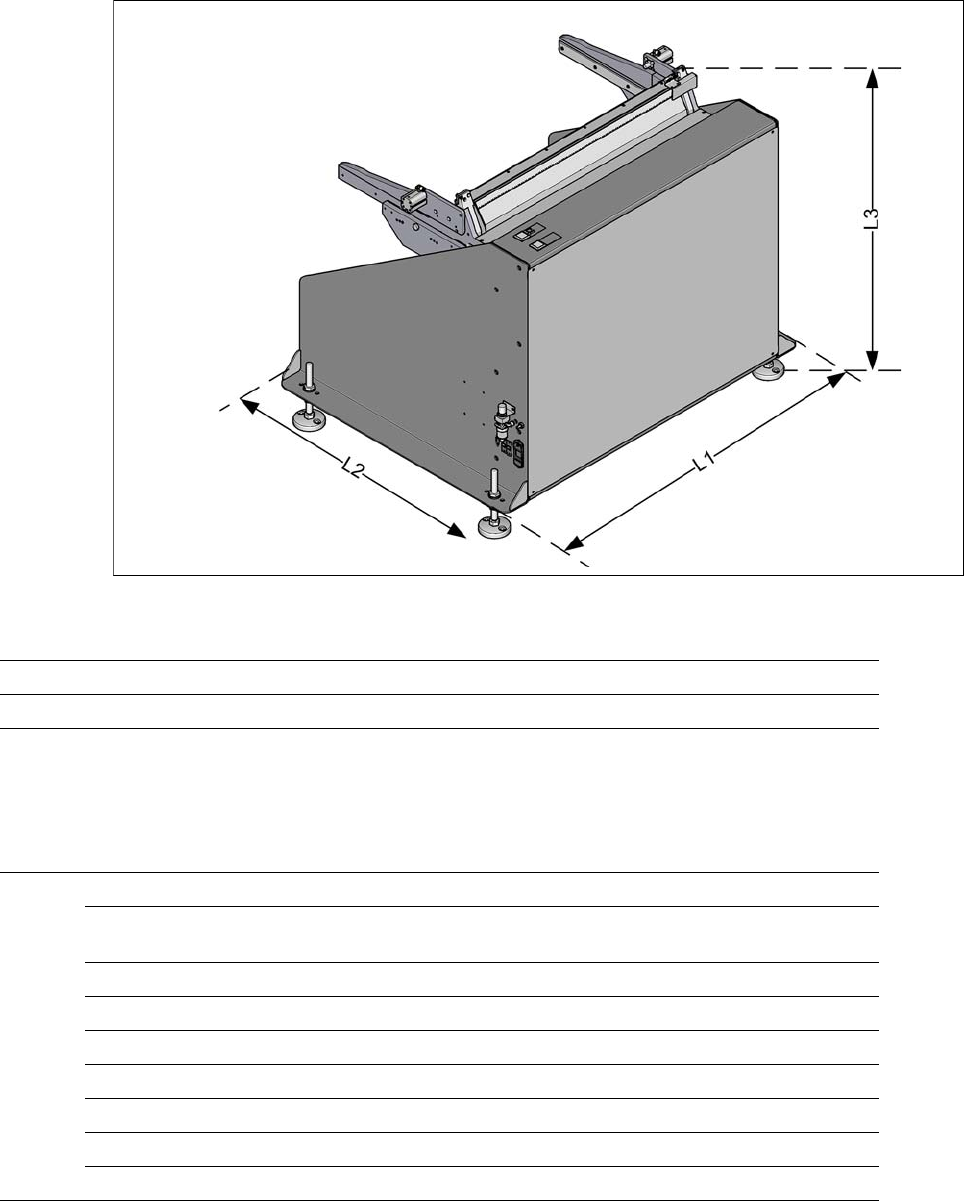

Fig. 6.6 - 2 Estação de atracagem, SIPLACE Série SX - dimensões
6
L1 Comprimento 1038 mm
L2 Largura 801,5 mm
L3 Altura até o pino de centragem 859 mm para altura de transporte de PCI de
900 mm
889 mm para altura de transporte de PCI de
930 mm
909 mm para altura de transporte de PCI de
950 mm
Peso
Valores de conexão do ar comprimido p
mín
0,5 MPa (5,0 bar)
p
máx
1,0 MPa (10,0 bar)
Conexão de ar comprimido Conector de acoplamento KS 2-M5-A
Vazão
*a
5 Nl/min.
Tensão de conexão 88 - 264 V~
Frequência máx. 63 Hz
Corrente nominal máx. 2 A
Potência 0,23 kW
Fusíveis 2 x 8 A
*)a Sob condições atmosféricas normais de 20°C e 1013 hPa
