6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2 6.11Câmera de componentes para o TwinStar, câmera FC A partir da versão de software SR.706.1 SP1 Edição 10/ 2014 PT 344 6.1 1.2 Instruções de segurança 6 6.1 1.3 Da…
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.11Câmera de componentes para o TwinStar, câmera FC
343
6.11 Câmera de componentes para o TwinStar, câmera FC
6.11.1 Câmera de componentes estacionária P&P, tipo 25, 16 x 16, digital
(câmera FC)
Nº de artigo 00119718-xx Câmera de componentes estacionária 16x16 digital, tipo 25
6

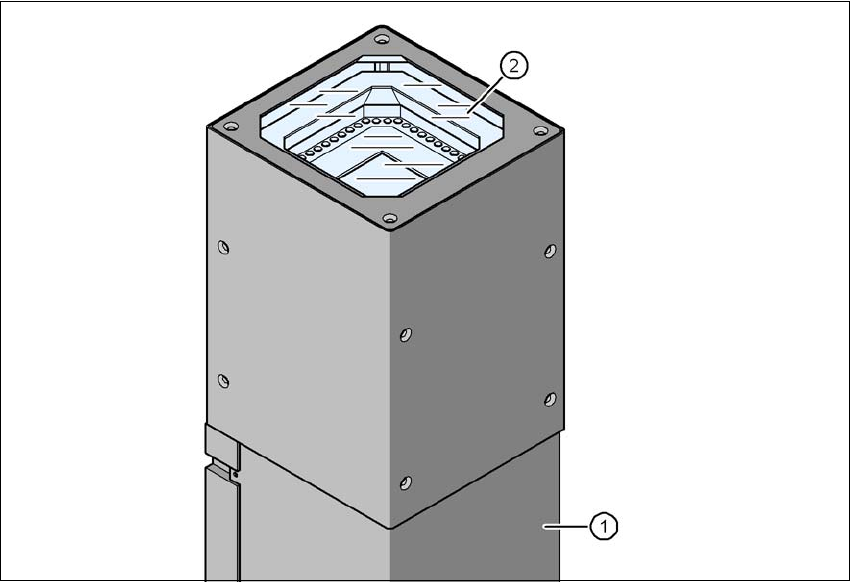

Fig. 6.11 - 1 Câmera de componentes estacionária, P&P, tipo 25, 16 x 16, digital (câmera FC)
(1) Carcaça da câmera com câmera e amplificador de câmera integrados
(2) Placa de vidro - embaixo encontram-se os planos de iluminação e do sistema ótico
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.11Câmera de componentes para o TwinStar, câmera FC A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
344
6.11.2 Instruções de segurança
6
6.11.3 Dados técnicos
6
6
6
6
6.11.4 Posição
A localização das câmeras de componentes estacionárias e as respectivas configurações são
apresentadas na seção 3.8.2
, a partir da página 141.
ALERTA
Perigo de colisão!
Quando da troca do cabeçote de montagem de um TwinStar para um SpeedStar, o
SpeedStar irá colidir nas carcaças das câmeras.
Desmonte as câmeras de componentes estacionárias tipo 33, 55 x 45 digital, e tipo
25, 16 x 16, digital (câmera FC) do TwinStar.
No caso de uma troca da cabeçote de montagem de TwinStar para um MultiStar, a câ-
mera de componentes estacionária tipo 33, 55 x 45, digital, é instalada na posição infe-
rior.
Dimensões dos compo-
nentes
0,2 mm x 0,2 mm até 16 mm x 16 mm com medição simples do
componente
Leque de componentes 0402 até SO, PLCC, QFP, soquete, conector, BGA, componente
especial, Bare Die, Flip-Chip, Shield
Retícula mín. dos pinos 0,25 mm
Largura mín. dos pinos 0,1 mm
Retícula mín. da esfera 0,14 mm
Diâmetro mín. da esfera 0,08 mm
Campo de visão 19,4 mm x 19,4 mm
Tipo de iluminação Luz incidente (6 planos livremente programáveis)
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.12Câmera de componentes para o MultiStar
345
6.12 Câmera de componentes para o MultiStar
6.12.1 Câmera de componentes estacionária P&P, tipo 33, 55 x 45, digital
Nº de artigo 00519902-xx Câmera estacionária para o cabeçote CPP, tipo 33
6
Fig. 6.12 - 1 Estrutura da câmera de componentes estacionária P&P, tipo 33, 55 x 45, digital
(1) Carcaça da câmera com câmera e amplificador de câmera integrados
(2) Placa de vidro - embaixo encontram-se os planos de iluminação e do sistema ótico
