2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2 2.2Placas de aviso A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 44 2.2.3 Placas de aviso nos port ais Fig. 2.2 - 3 Placa de aviso W202 nos portais…
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.2Placas de aviso
43
2.2.1.3 Placa de aviso W204
2
Item W204 na Fig. 2.2 - 1, página 40 e 2.2 - 2, página 41, Nº de artigo 03009343-01 (quantidade
por estação de montagem: 4)
2.2.2 Placa de aviso 205
Placas de aviso no dispositivo de corte de fita e na calha de resíduos de fita.
2
Item W205 na Fig. 2.2 - 4, página 46 e 2.2 - 5, página 47, Nº de artigo 03009344-01 (quantidade
por estação de montagem: 4)
2.2.2.1 Placa de aviso W210
2
Item W210 na Fig. 2.2 - 1, página 40 e 2.2 - 2, página 41, Nº de artigo 03009350-01 (quantidade
por estação de montagem: 2)
2
2
2
PERIGO DE ESMAGAMENTO!
A intervenção pode provocar ferimentos nos bra-
ços e nas mãos.
Não intervir na máquina em funcionamento
2
2
2
2
2
2
2
2
PERIGO DE CORTE!
Mesmo com a máquina desligada há perigo de corte
2
2
2
2
2
2
Placa de aviso na tecla PARADA DE EMERGÊNCIA
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.2Placas de aviso A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
44
2.2.3 Placas de aviso nos portais

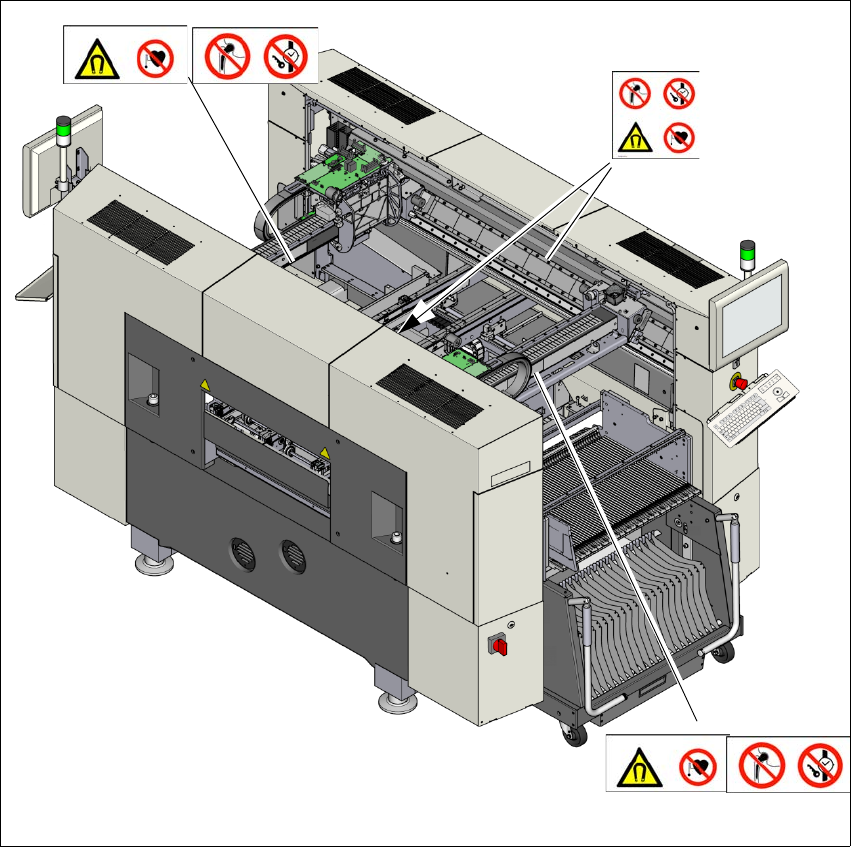

Fig. 2.2 - 3 Placa de aviso W202 nos portais
2
Item W202, Nº de artigo 03009341-01
Item W202, Nº de artigo 03009341-01
W 202
W 202
W 202
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.2Placas de aviso
45
2.2.3.1 Placa de aviso 202
2
Item W202 na Fig. 2.2 - 3, página 44, Artigo Nº. 03009341-01
(quantidade por estação de montagem SX1: 2, estação de montagem SX2: 2)
Item W202 na Fig. 2.2 - 3
, página 44, Artigo Nº. 03009341-01
(quantidade por estação de montagem SX1: 1, estação de montagem SX2: 2)
2
2
CUIDADO
Perda de dados devido aos fortes campos magnéticos permanentes!
Devido aos campos magnéticos intensos há perigo de perda de dados em mídias ou de
inutilização de cartões magnéticos.
Mantenha mídias de dados e cartões de banco longe da máquina.
PERIGO
Risco de morte devido aos fortes campos magnéticos permanentes no interior da esta-
ção de montagem!
Quando as tampas de proteção estão abertas no interior da estação de montagem, cor-
rem perigo de morte pessoas com implantes passivos ou ativos, tais como
– marca-passo cardíaco
– desfibriladores
– bombas de insulina, etc.
Pessoas do grupo de risco devem evitar a proximidade imediata da estação de mon-
tagem.
