Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.2Placas de aviso
49
2.2.5.1 Placas de aviso W206, W250, W251 nos lados internos das portas de setor
2

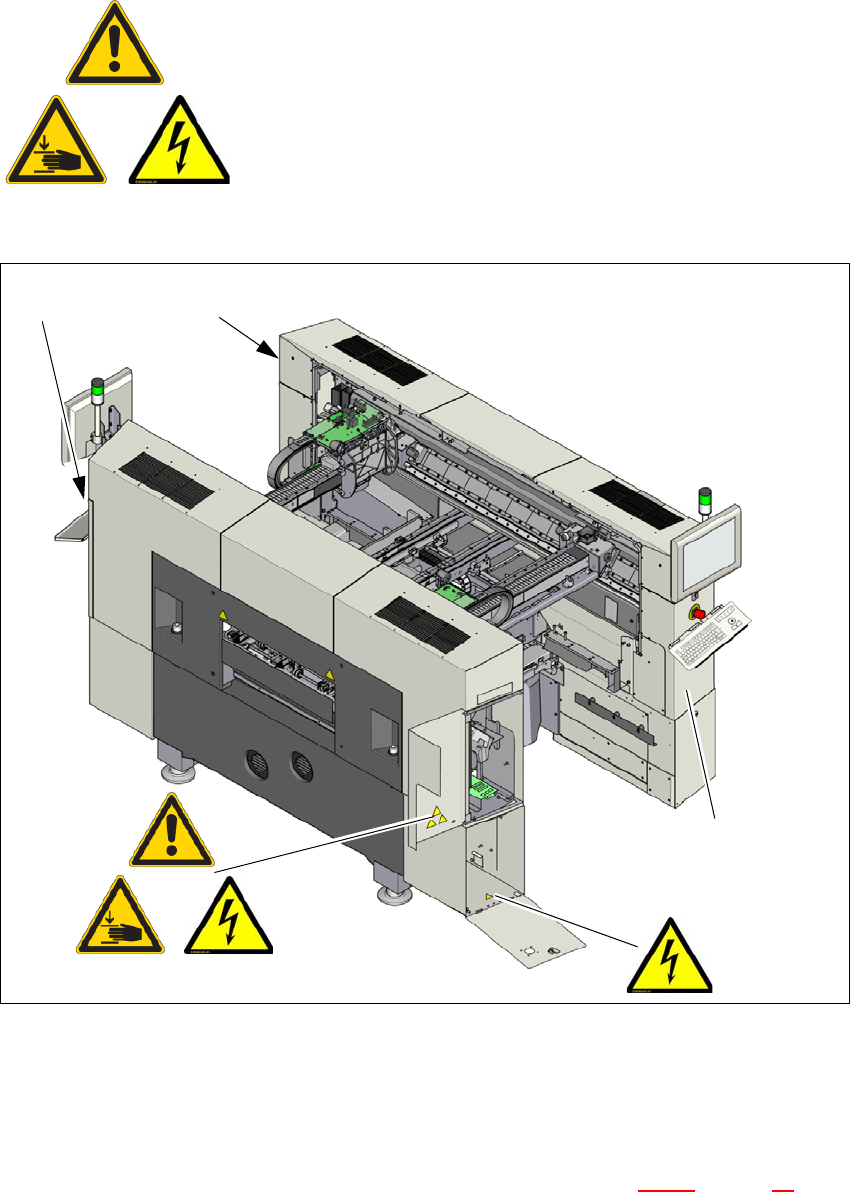

Fig. 2.2 - 7 Placas de aviso no lado interno das portas de setor
Item W251, no lado interno das portas de setor, Nº de artigo 03079298-xx
Item W250, no lado interno das portas de setor, Nº de artigo 03079262-xx
Item W206, no lado interno das portas de setor, Nº de artigo 03009345-xx
Item W206, no lado interno da alimentação elétrica (veja também a Fig. 2.2 - 8
, página 50 )
A máquina só pode ser colocada em funcionamento com o
Stopper incorporado e com as portas fechadas.
(W250)
(W206)
(W251)
W206
W250, W251, W206
na parte interna da porta
W250, W251, W206
na parte interna da porta
(W250)
(W206)
(W251)
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.2Placas de aviso A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
50
2.2.5.2 Placa de aviso W211
2
Nº de artigo 03009351-01 (quantidade por estação de montagem: 2)
Item W211 na Fig. 2.2 - 8
, página 50 Nº de artigo 03009351-01.
Fig. 2.2 - 8 Placa de aviso W206, W211 na alimentação elétrica
– W211 na placa de fusíveis e na placa de distribuição A3.
– W211 na cobertura da limitação da corrente de partida A1.
– W206 no lado frontal da alimentação elétrica
2
2
TENSÃO DA REDE!
Desligar o interruptor principal e aguardar 30 segundos, até que
os condensadores tenham descarregado.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.2Placas de aviso
51
2.2.6 Placa de aviso nas teclas PARADA DE EMERGÊNCIA
2
Item W209 na Fig. 2.2 - 9, Nº de artigo 03009349-01 (quantidade por estação de montagem: 2)
2
2
Fig. 2.2 - 9 Placa de aviso W209 nas teclas PARADA DE EMERGÊNCIA
Item W209, Nº de artigo 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Para os países Austrália, Canadá, México e
EUA, em lugar do anel amarelo nas teclas PA-
RADA DE EMERGÊNCIA é colada a placa de
aviso W209 no componente.
W 209
