2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2 2.7Dispositivos de segurança A partir da ve rsão de software SR.706.1 SP1 Edição 10/ 2014 PT 66 2.7 Dispositivos de segurança 2.7.1 T amp as de proteção As tamp as…
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT2.6Instruções de segurança adicionais para as estações de montagem
SX1/SX2
65
2.6 Instruções de segurança adicionais para as estações
de montagem SX1/SX2
2.6.1 Instruções de segurança para atracar e desatracar o carro de componentes
2
2
2
2
2.6.2 Instruções de segurança para esvaziar o recipiente de resíduos de fita
Para ser esvaziado, o recipiente de resíduos de fita deve ser retirado do carro de componentes.
Ao fazê-lo existe o perigo de se prender o dedo polegar. Por favor, para evitar isso observe as
instruções de segurança na seção 5.8.2
, página 255.
ALERTA
Operação somente com carro de componentes!
A estação de montagem pode ser operada somente quando há carros de componentes
presentes e atracados em todos os compartimentos.
Ocupe os compartimentos vazios com alimentadores Dummy, tal como descrito na
seção 2.7.5.1
, página 78.
ALERTA
Perigo de esmagamento!
Ao atracar e desatracar o carro de componentes há perigo de esmagamento.
Atracar e desatracar o carro de componentes sempre sozinho.
CUIDADO
Perigo de quebra dos manípulos!
No transporte do carro de componentes há perigo de quebra dos manípulos.
O carro de componentes não pode ser levantado pelos manípulos para o transporte.
CUIDADO
Perigo de ferimentos para os membros do corpo!
Quando da atracagem e desatracagem há perigo de ferimentos para os membros do cor-
po.
Ao atracar e desatracar deve-se prestar atenção para que nenhum membro do corpo
esteja situado na área de deslocamento do carro de componentes.
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.7Dispositivos de segurança A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
66
2.7 Dispositivos de segurança
2.7.1 Tampas de proteção
As tampas de proteção e coberturas servem como dispositivos separadores e impedem o acesso
à parte interna da estação de montagem.
2
2

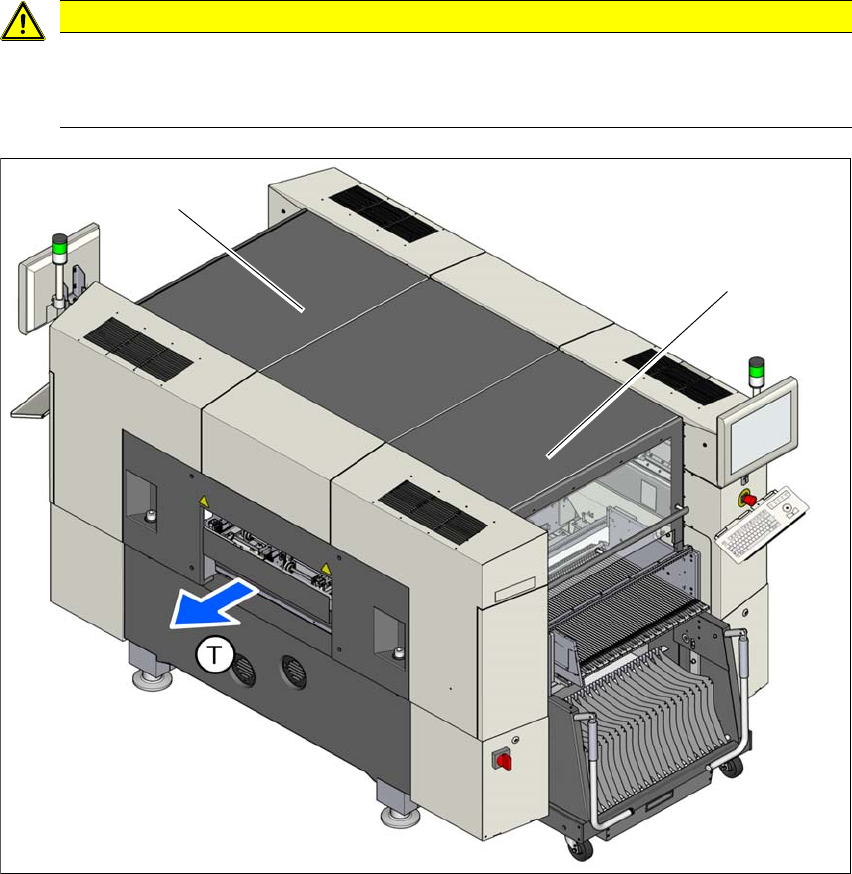

Fig. 2.7 - 1 Tampas de proteção
(1) Tampa de proteção compartimento 1
(2) Tampa de proteção compartimento 2
A área de deslocamento dos portais é coberta por duas tampas de proteção que podem ser aber-
tas (item 1 e 2).
CUIDADO
Risco de causar danos!
As tampas de proteção e coberturas podem ser danificadas em caso de carga excessiva.
Não é permitido subir ou pisar nas tampas de proteção e coberturas.
(1)
(2)
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.7Dispositivos de segurança
67
Função 2
Quando uma das tampas de proteção é aberta para cima, a alimentação elétrica dos eixos do
portal é imediatamente interrompida. Os eixos dos portais são imobilizados. Na tela surge a men-
sagem "Fechar tampa".
Feche as tampas de proteção e pressione a tecla Start (item 2 na Fig. 2.7 - 2), para prosseguir
com a montagem.
2
Fig. 2.7 - 2 Localização das teclas Start na estação de montagem
(1) Tecla Stop (preta) na estação de montagem
(2) Tecla Start na estação de montagem
(2)
(1)
