Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.7Dispositivos de segurança 69 2 Fig. 2.7 - 4 Localização de interruptores e teclas - vista do lado …
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.7Dispositivos de segurança A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
68
2.7.2 Interruptores e teclas na estação de montagem
2.7.2.1 Localização dos interruptores e teclas na estação de montagem
2

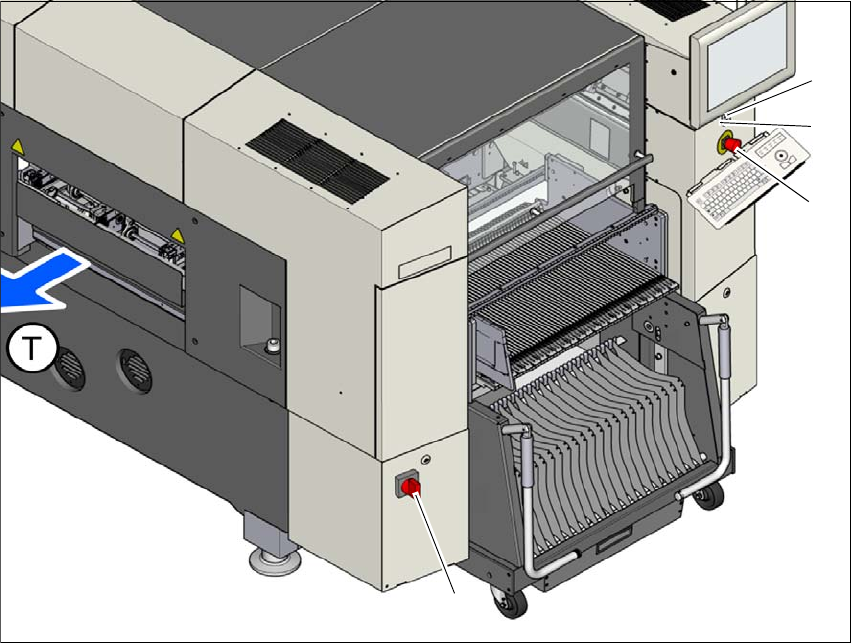

Fig. 2.7 - 3 Localização de interruptores e teclas - vista do lado de saída de PCI
(1) Interruptor principal
(2) Tecla Start
(3) Tecla PARADA DE EMERGÊNCIA
(4) Tecla Stop (preta)
(T) Direção do transporte de PCI
(2)
(1)
(3)
(4)
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.7Dispositivos de segurança
69
2

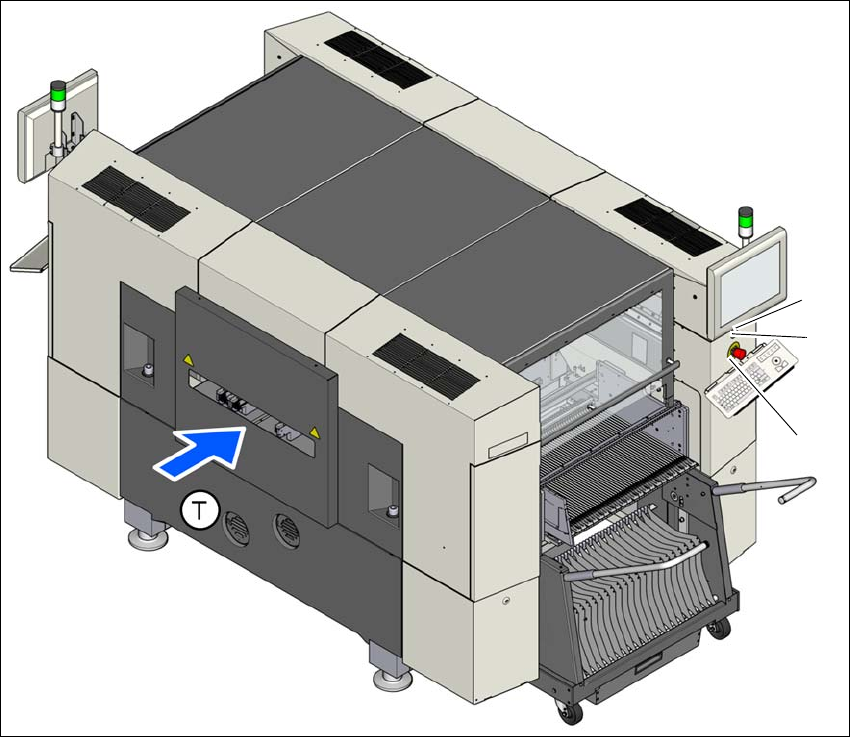

Fig. 2.7 - 4 Localização de interruptores e teclas - vista do lado de entrada de PCI
(1) Tecla PARADA DE EMERGÊNCIA
(2) Tecla Start
(3) Tecla Stop (preta)
(T) Direção do transporte de PCI
(3)
(1)
(2)
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.7Dispositivos de segurança A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
70
2.7.2.2 Localização dos interruptores de proteção na estação de montagem
2

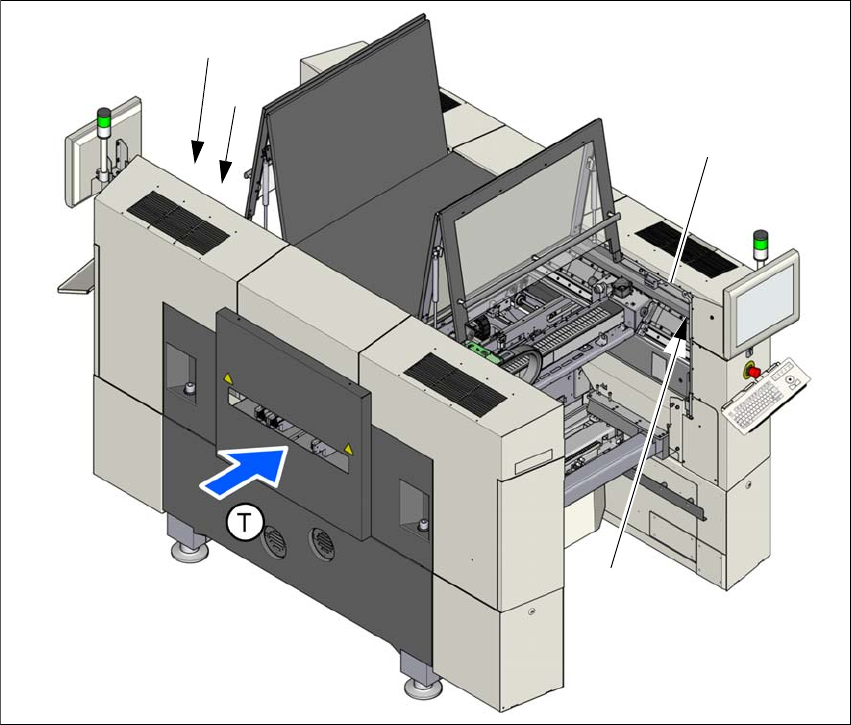

Fig. 2.7 - 5 Localização dos interruptores de proteção na estação de montagem
(1) Interruptor da tampa de proteção, compartimento 1
(2) Interruptor da tampa de proteção, compartimento 2
(3) Interruptor de proteção da detecção do amortecedor
(T) Direção do transporte de PCI
(2)
(1)
(3)
(3)
