2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2 2.7Dispositivos de segurança A partir da ve rsão de software SR.706.1 SP1 Edição 10/ 2014 PT 78 2.7.5 Proteção contra intervenção 2.7.5.1 Proteção contra intervenç…
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.7Dispositivos de segurança
77
2

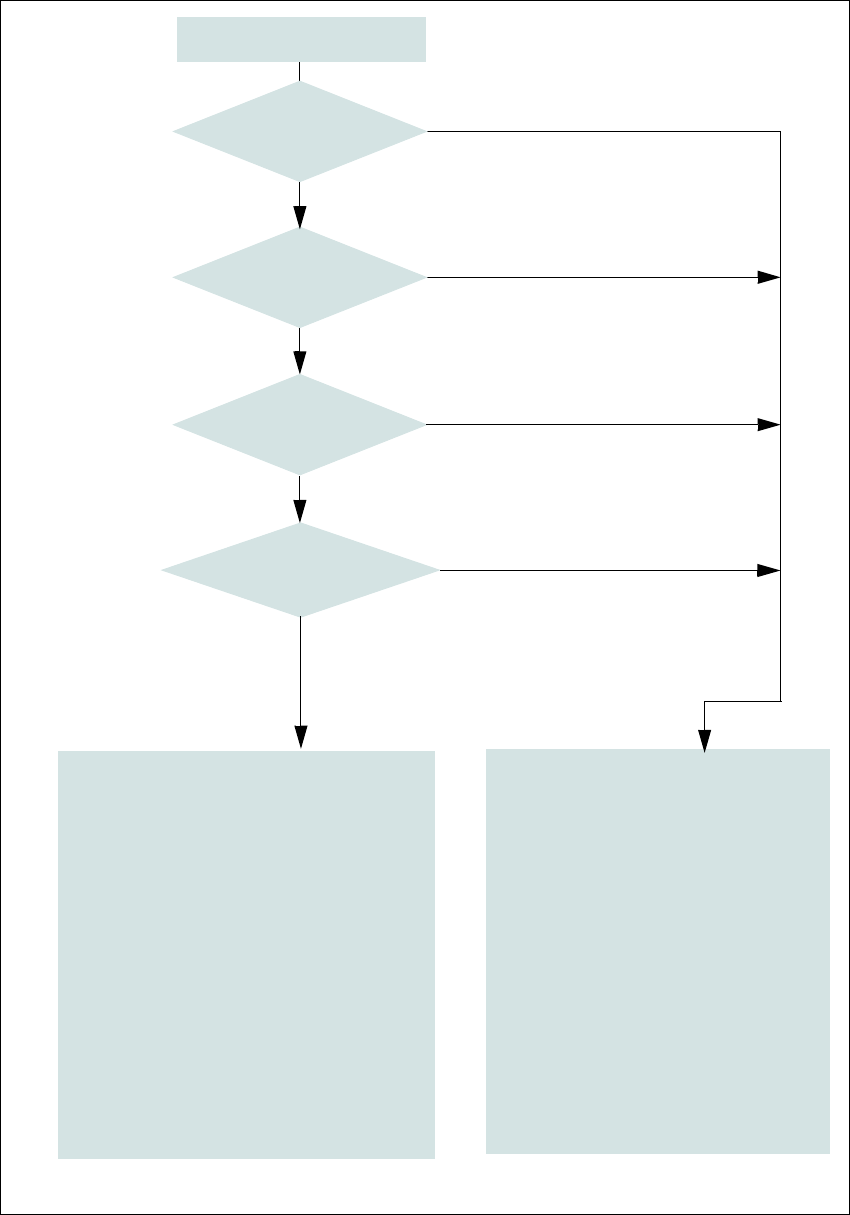

Fig. 2.7 - 8 Circuitos de PARADA DE EMERGÊNCIA SIPLACE SX1/SX2
Tecla Start pressionada.
Não
Não
Sim
Não
Não
Sim
Sim
2
Ativo
SSK
a
Não
Tensão
Eixo Y 0 V
Eixo X 0 V
Eixo estrela 0 V
Eixo DP 42 V-
Eixo Z (C&P, TH) 42 V-
Eixo Z(CPP) 0 V-
Ativo
Transporte de PCI Não
Mesa elevadora Não
Fixação de PCI Não
Regulagem da largura Não
Dispositivo de corte de fita Não
Inserção do carro de componentes Sim
a) Contator de segurança combinado SSK K3
Sim
Ar comprimido
min. 0,5 MPa
(5,0 bar)?
Tecla PARADA DE EMER-
GÊNCIA
pressionada?
- Tampa de proteção
aberta?
- Falta o amortecedor de
encosto do eixo Y?
Circuito de PARADA DE EMER-
GÊNCIA
para o carro de componentes
interrompido?
2
Ativo
SSK
a
Sim
Tensão
Eixo Y 260 V-
Eixo X 260 V-
Eixo estrela 150 V-
Eixo DP 42 V-
Eixo Z (C&P, TH) 42 V-
Eixo Z(CPP) 150 V-
ativo
Transporte de PCI Sim
Mesa elevadora Sim
Fixação de PCI Sim
Regulagem da largura Sim
Dispositivo de corte de fita. Sim
Inserção do carro de componentes Sim
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.7Dispositivos de segurança A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
78
2.7.5 Proteção contra intervenção
2.7.5.1 Proteção contra intervenção nos compartimentos
2

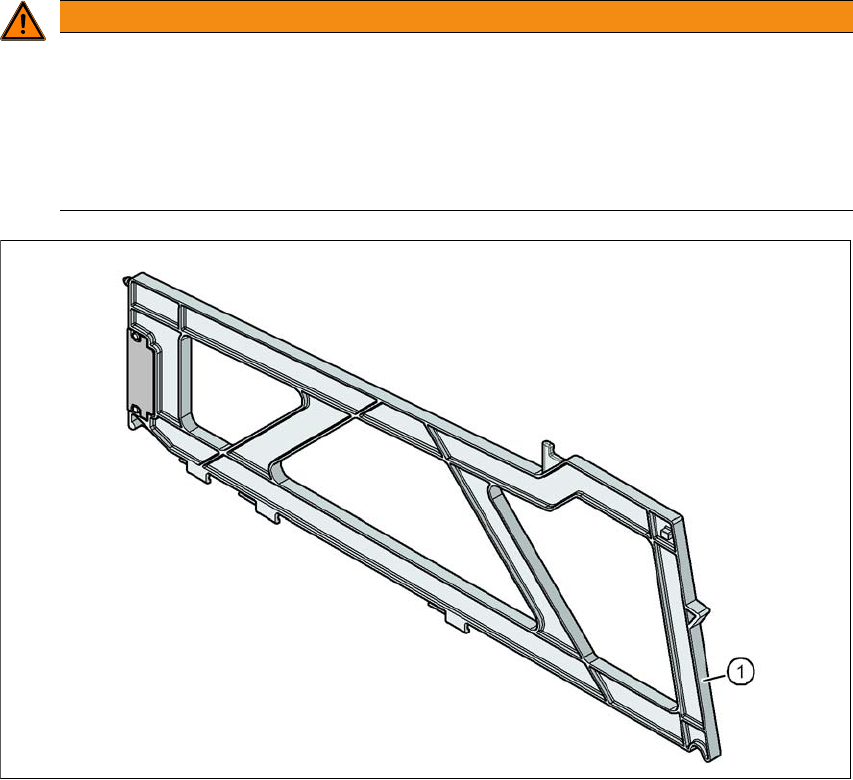

Fig. 2.7 - 9 Proteção contra intervenção nos compartimentos do carro de componentes
2
(1) Dummy Feeder SIPLACE X, Nº de artigo 00141226-xx
ALERTA
Operação
Segurança operacional através da alocação de cada segundo compartimento!
A segurança operacional nos carros de componentes da SIPLACE SX1/SX2 está asse-
gurada quando ao menos cada segundo compartimento livre está ocupado com um ali-
mentador ou com uma proteção contra intervenção (Dummy-Feeder).
Também na preparação de um suporte de carregadores Waffle-Pack, cada segundo
compartimento livre deve receber uma proteção contra intervenção.
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.8Tensões residuais e Tempos de descarga na estação de monta-
gem
79
2.8 Tensões residuais e Tempos de descarga na estação
de montagem
Quando a tecla de PARADA DE EMERGÊNCIA é pressionada ou a estação de montagem é des-
ligada, as tensões dos circuitos intermediários de 260 V para os eixos dos portais - ou 150 V para
os eixos estrela - em pouco tempo são reduzidas para tensões residuais não perigosas.
2
2

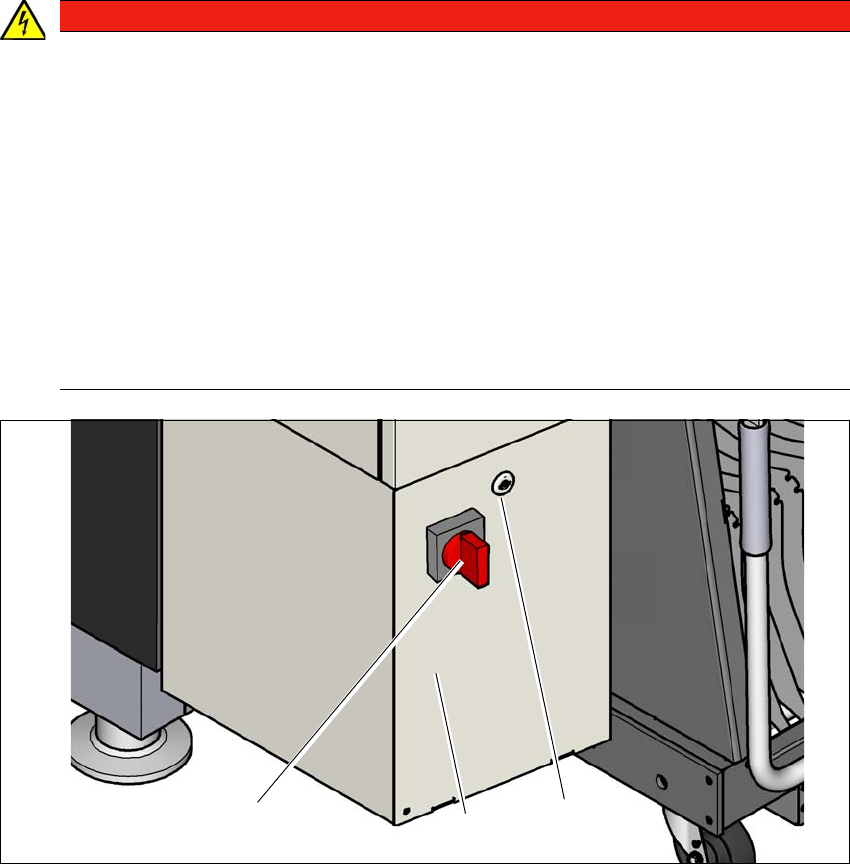

Fig. 2.8 - 1 Unidade de alimentação elétrica
(1) Interruptor principal
(2) Unidade de alimentação elétrica atrás da cobertura
(3) Fechadura com trava na cobertura
PERIGO
Perigo de tensão!
A estação de montagem é alimentada com tensão de rede 3 x 200 V~, 3 x 208 V~,
3x220V~, 3 x 230 V~, 3x380V~, 3x400V~ ou 3x415V~ ± 5%, 50/60Hz. As peças
deste equipamento conduzem tensões potencialmente fatais, mesmo com o interruptor
principal desligado.
O manuseio tecnicamente incorreto desta estação de montagem pode provocar a morte,
ferimentos graves e consideráveis danos materiais.
Portanto, observe as normas de prevenção de acidentes em vigor e as normas DIN
(especialmente a norma EN 60204, parte 1 ou IEC 60204, parte 1) bem como os re-
gulamentos do seu país.
Somente pessoal devidamente qualificado e treinado pode abrir as tampas da uni-
dade de alimentação elétrica.
(3)
(1)
(2)
