SOKO 1 Nachrüstanleitung 21" breite Leiterplatte (00176062-01) SIPLACE X-Serie
Ausgabe 05/2006
7
1.6 Nachrüstung
1.6.1 Long Board Option
Der Einbau der Long Board Option ist in der Nachrüstanleitung 00193888-02 beschrieben. 1
: Bauen Sie im Bestückbereich 2 zusätzlich das Distanzstück Stopper (00371915-xx) ein, da die
feste Transportwange über die SITEST-Funktion auf Überbreite gestellt werden muss.
Durch Verfahren der festen Transportwange auf Überbreite wird der Einbauplatz für den zusätzli-
chen Stopper der LBO im BB2 kritisch. 1
: Montieren Sie aus diesem Grund ein Abstandsstück, um den Einbauplatz gewährleisten zu
können.
1
Zusätzliches Distanzstück Stopper
1 Nachrüstanleitung 21" breite Leiterplatte (00176062-01) SIPLACE X-Serie SOKO
Ausgabe 05/2006
8
1
Abb. 1.11 - 1 Distanzstück Stoppper
1.6.2 Laden der SOKO Transport-Firmware
: Laden Sie über die SITEST-Funktion die mitgelieferte SOKO Transport-FW.
Die maximale LP-Breite beträgt mit dieser Firmware-SOKO 536 mm. 1
1
Die Einstellung des Transports auf Überbreite sollte erst nach dem Download der Firmware erfol-
gen. 1
1
1.6.3 Einstellung Transport
: Starten Sie SITEST.
: Stellen Sie im SITEST den Transport auf Überbreite ein (Transport => Einstellungen).
1.6.4 Vermessung des Bestücknestes im Bestückbereich 1/2
Über sie SITEST-Funktion müssen die Bestücknester in beiden Bestückbereichen neu vermes-
sen werden. 1
SOKO 1 Nachrüstanleitung 21" breite Leiterplatte (00176062-01) SIPLACE X-Serie
Ausgabe 05/2006
9
1.7 Beschreibung in SIPLACE Pro
Programmiersystem SIPLACE Pro 3.1. 1
Eine Restriktion bzgl. Max LP-Breite existiert in SIPLACE Pro nicht. 1
Die Leiterplatte kann vorgegeben werden, wenn die Marken im Verfahrbereich aller vier (LBO) Be-
stückbereiche liegt. 1
1
1
1.) (LP-Länge) - 160 mm = Ymax (max. Markenposition in Y-Richtung) 1
2.) (LP-Länge) - 450 mm = Ymin (min. Markenposition in Y-Richtung) 1
1.) - 2.) = Bereich für Markenposition = 290 mm 1
1
Beispiel: 1
LP-Länge = 580 mm 1
580 mm - 450 mm = 130 mm 1
580 mm - 160 mm = 420 mm 1

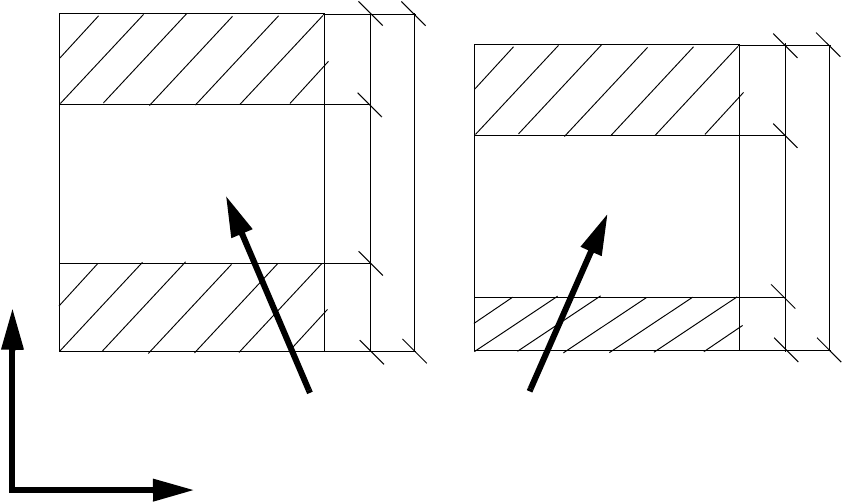

Bereiche für Markendefinition
610mm - (2x160 mm)= 290 mm
160
160
290
680
160
50
290
500
Bereich für Passmarken
Y
X
