A-161 A40 【共通】カッターユニット 【 COMMON 】 Cutter unit ｲﾗｽﾄ番号 Ref.No. 品番 Part Number Description 品名 個数 Q'ty 備考 Remarks 1 401-54185 CUTTER_UNIT ｶｯﾀｰﾕﾆｯﾄ 1 2 401-51 138 BASE(CUTTER) ﾍﾞ-ｽ (ｶｯﾀｰﾕﾆｯﾄ) (1) 3 PH-0300062-C0 P ARA LL…
A-160
A40

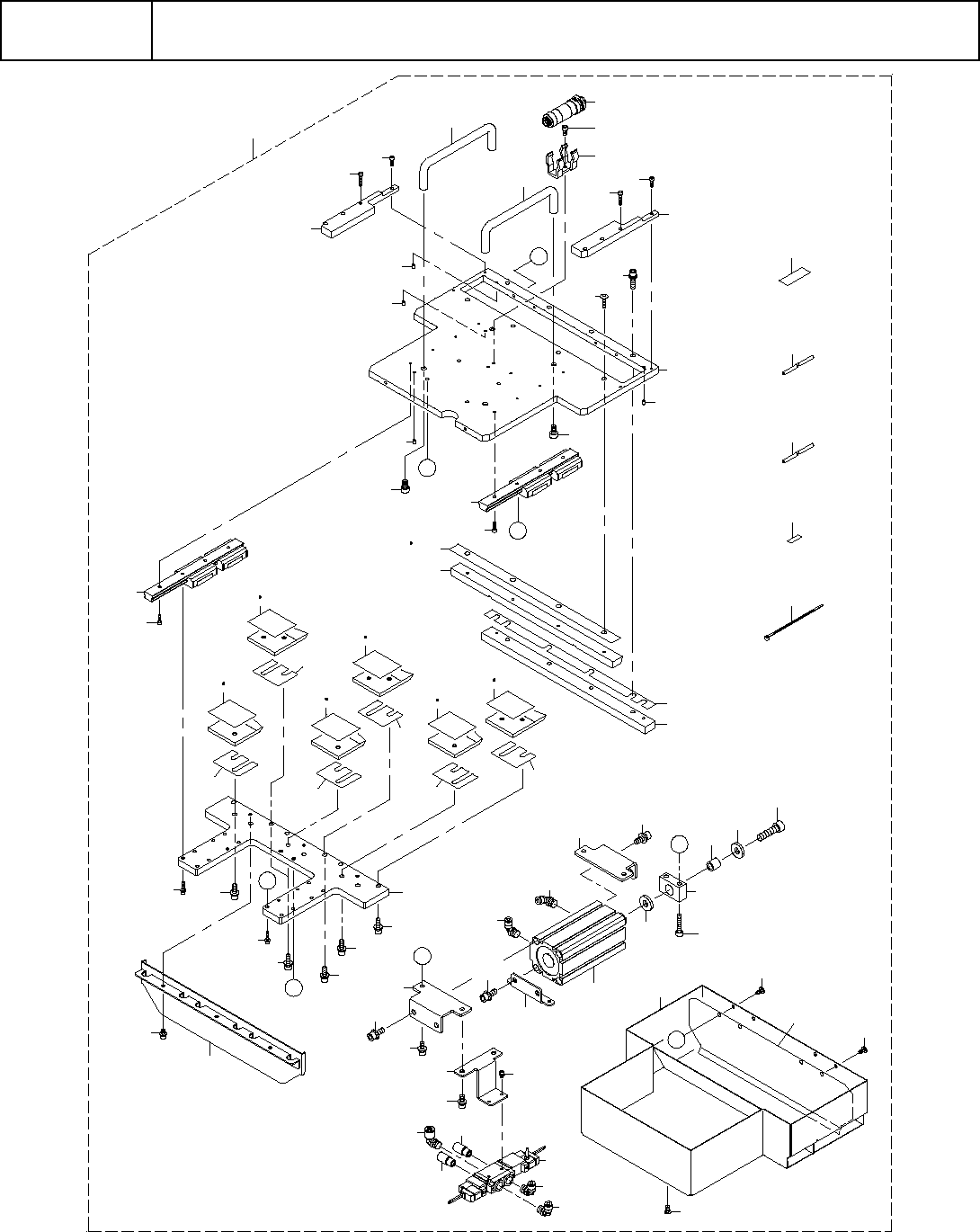

【共通】カッターユニット
【COMMON】Cutter unit
２
３
３
４
５
６
７
７
６
８
８
９
９
１０
１０
１１
１１
１２
１３
１４
１５
１６ １７
１８
１９
２０
２０
２２ ２３
Ａ
Ａ
２１ ２３
２２ ２３
２２ ２３
２１ ２３
２１ ２３
２４
２４
２４
２４
２４
２５
２６
２７
２７
２８
２９
２９
３０
３１
３２
３３
３３
３４
３４
３５
３５
３６
３５
３５
３８
３７
３９
４０
４１
４１
４２
４３
Ｂ
Ｂ
４４
４５
４６
４７
４８
４７
４９
５０
５１
５２
５３
５４
５４
５４
５４
５４
５４
Ｃ
Ｃ
４６
１
３
３
４６
Ｄ
Ｄ
A-161
A40
【共通】カッターユニット
【COMMON】Cutter unit
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1 401-54185 CUTTER_UNIT ｶｯﾀｰﾕﾆｯﾄ 1
2 401-51138 BASE(CUTTER) ﾍﾞ-ｽ (ｶｯﾀｰﾕﾆｯﾄ) (1)
3 PH-0300062-C0 PARALLEL PIN TYPE B 3X6 平行ﾋﾟﾝ B 種 3X6 (4)
4 401-60819 BASE_SUPPORT_L ﾍﾞｰｽｻﾎﾟｰﾄ L (1)
5 401-60820 BASE_SUPPORT_R ﾍﾞｰｽｻﾎﾟｰﾄ R (1)
6 SM-6031002-TN SCREW M3 L=10 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M3 L=10 (2)
7 SM-6031602-TN SCREW M3 L=16 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M3 L=16 (2)
8 EZ3-215-222-01 HANDLE(A-1042-C-4) SHAFT ﾏﾙﾎﾞｳ ﾄﾂﾃ(A-1042-C-4) (2)
9 EZ7-683-452-04 BOLT HEXAGON SOCKET 6X10 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ 6X10 (4)
10 EZ4-453-559-01 LM GUIDE(SRS15MUUE) LM ｶﾞｲﾄﾞ(SRS15MUUE) (2)
11 SM-6031002-TN SCREW M3 L=10 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M3 L=10 (8)
12 401-51154 SHIM_UPPER_EDGE ｼﾑ(ｳﾜﾊﾞ) (3)
13 401-51139 UPPER_EDGE ｳﾜﾊﾞ (1)
14 SL-6052092-TN SCREW M5 L=20 座金付き六角穴ボルト M5 L=20 (4)
15 401-51144 GUIDE_LOWER_EDGE ｼﾀﾊﾞｶﾞｲﾄﾞ (1)
16 401-61183 LOWER_EDGE_GUIDE_SHIM_100 ｼﾀﾊﾞｶﾞｲﾄﾞｼﾑ 100 (1)
17 401-61184 LOWER_EDGE_GUIDE_SHIM_50 ｼﾀﾊﾞｶﾞｲﾄﾞｼﾑ 50 (2)
18 401-51153 TAPPING_SCREW_4X16 ﾀｯﾋﾟﾝﾈｼﾞ 4×16 (4)
19 401-51140 SLIDE_BASE_LOWER_EDGE ｽﾗｲﾄﾞﾍﾞ-ｽ (ｼﾀﾊﾞ) (1)
20 SL-6031492-TN SCREW M3 L=14 座金付き六角穴ボルト M3 L=14 (16)
21 401-51141 LOWER_EDGE_A ｼﾀﾊﾞ A (3)
22 401-51142 LOWER_EDGE_B ｼﾀﾊﾞ B (3)
23 401-62481 PLATE_T0.2_CD ﾌﾟﾚｰﾄＴ0.2_CD (6)
24 SL-6051692-TN SCREW M5 L=16 座金付き六角穴ボルト M5 L=16 (12)
25 401-51150 COVER_LOWER_EDGE ｶﾊﾞｰ(ｼﾀﾊﾞ) (1)
26 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト M4 L=8 (3)
27 401-51145 CYLINDER_BRACKET ｼﾘﾝﾀﾞﾌﾞﾗｹｯﾄ (2)
28 401-51148 SV_BRACKET SV ﾌﾞﾗｹｯﾄ (1)
29 SL-6051292-TN SCREW M5 L=12 座金付き六角穴ボルト M5 L=12 (4)
30 401-46767 SOLENOID VALVE ASSY (CUTTER) ｿﾚﾉｲﾄﾞ ﾊﾞﾙﾌﾞ 組 (CUTTER) (1)
31 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト M3 L=6 (2)
32 EZ4-476-170-01 AIR CYLINDER(RDQA40-60) ｸｳｱﾂ ｼﾘﾝﾀﾞ(RDQA40-60) (1)
33 SL-6061692-TN SCREW M6 L=16 ｻﾞｶﾞﾈﾂｷﾛｯｶｸｱﾅﾎﾞﾙﾄ M6 L=16 (4)
34 EZ4-426-151-01 SILENCER(AN10-01) ｻｲﾚﾝｻ(AN10-01) (2)
35 EZ4-447-092-01 UNION (KQ2L04-01NS) ELBOW ｴﾙﾎﾞ ﾕﾆｵﾝ (KQ2L04-01NS) (4)
36 EZ4-447-092-11 UNION(KQ2L06-01NS) ELBOW ｴﾙﾎﾞ ﾕﾆｵﾝ(KQ2L06-01NS) (1)
37 401-51152 COVER_SUPPORT ｶﾊﾞｰｻﾎﾟｰﾄ (1)
38 SL-6061692-TN PARALLEL PIN TYPE B 3X6 平行ﾋﾟﾝ B 種 3X6 (2)
39 401-51143 CONNECTION_BLOCK ｺﾈｸｼｮﾝﾌﾞﾛｯｸ (1)
40 SM-6052502-TN SCREW ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ (2)
41 401-51147 WASHER 6-20 ｻﾞｶﾞﾈ (2)
42 401-51146 COLLAR ｶﾗｰ (1)
43 SM-6083002-TN SCREW M8 L=30 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M8 L=30 (1)
44 401-51151 COVER_CUTTER ｶﾊﾞｰ(ｶｯﾀｰﾕﾆｯﾄ) (1)
45 401-60822 TAPE_GUARD_VE ﾃｰﾌﾟｶﾞｰﾄﾞ VE (1)
46 SM-0040801-SC SCREW M4X8 トラスネジ M4X8 (4)
47 EZ4-453-560-01 FILTER(FSL200-66-B) INLINE ｲﾝﾗｲﾝ ﾌｲﾙﾀ(FSL200-66-B) (1)
48 SM-6040802-TN SCREW M4X0.7 L=8 ﾛｯｶｸｱﾅ ﾎﾞﾙﾄ M4X0.7 L=8 (2)
49 EZ4-457-931-11 TAPE(40) FIXED ｺﾃｲ ﾃ-ﾌﾟ(40) (1)
50 EZ7-630-003-47 TUBE(TU0425B-100-X3) ﾎﾟﾘｳﾚﾀﾝﾁﾕ-ﾌﾞ(TU0425B-100-X3) (0.445)
51 EZ7-632-385-50 TUBE POLYURETHAN (TU0604B) ﾎﾟﾘｳﾚﾀﾝ ﾁﾕ-ﾌﾞ (TU0604B) 4X6X3M (0.24)
52 EZ4-722-956-01 LABEL(SILVER) BLANK ﾌﾞﾗﾝｸ ﾗﾍﾞﾙ ｷﾞﾝ(TTC82YS-10) (3)
53 EZ4-716-434-11 TIE INSULOCK(AB100 BLACK) ｲﾝｼﾕﾛﾂｸ ﾀｲ(AB100 ｸﾛ) (1)
54 401-58937 LOWER_EDGE_SHIM_CD ｼﾀﾊﾞｼﾑ CD (6)
A-162
A41

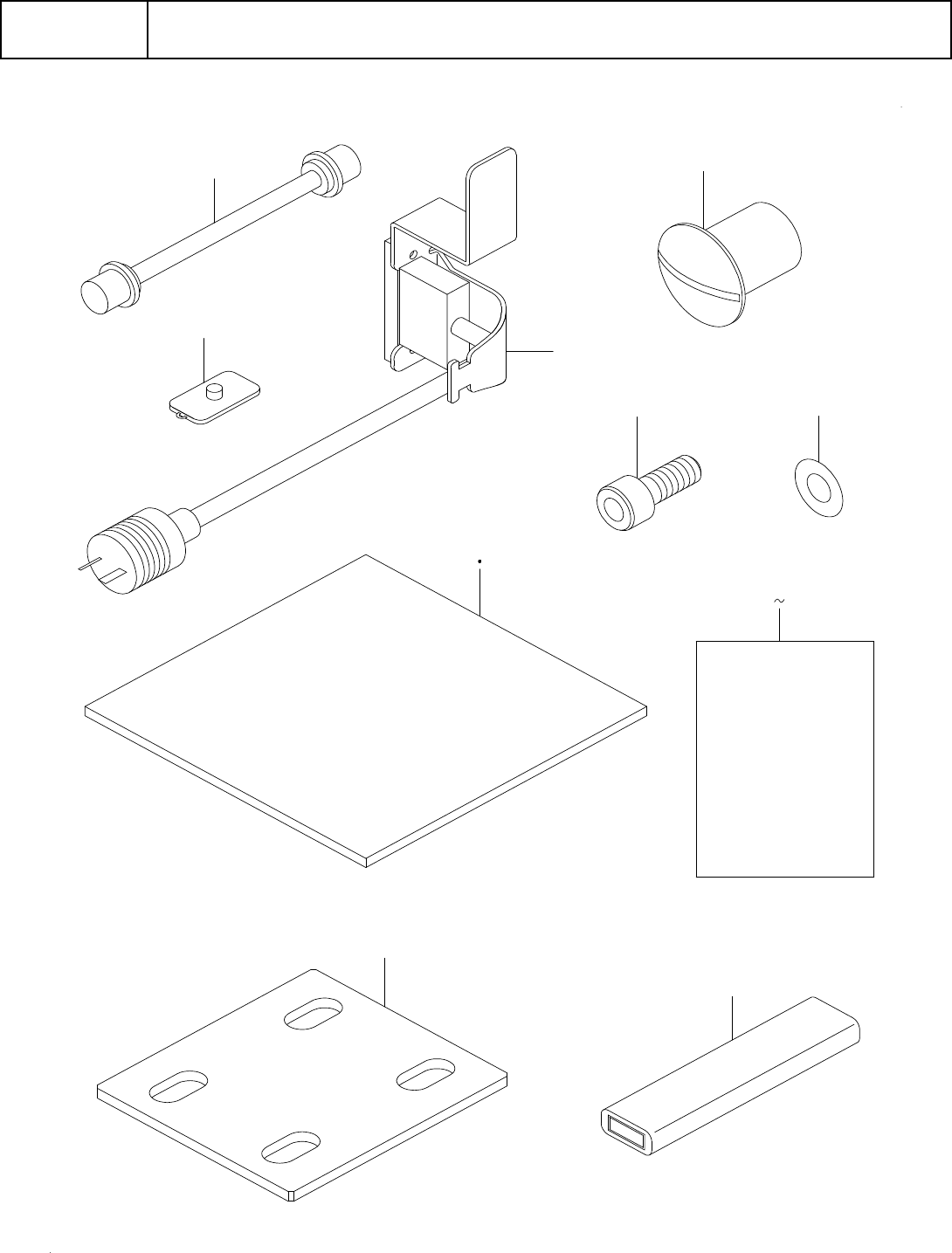

【共通】梱包添付品
【COMMON】Accessories
1
2
3
4 6
7
8
9
11 13
10
5
