QEJM4A-E-MPA-27 - 第25页

Ref No. Remarks R 1 Q't y 1-C 本体部 Main Body ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 N610001530AA Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 BAR 4 1 KXFB02FSA01 BAR 4 2 N21001929…

100%1 / 386
1-C
本体部
Main Body

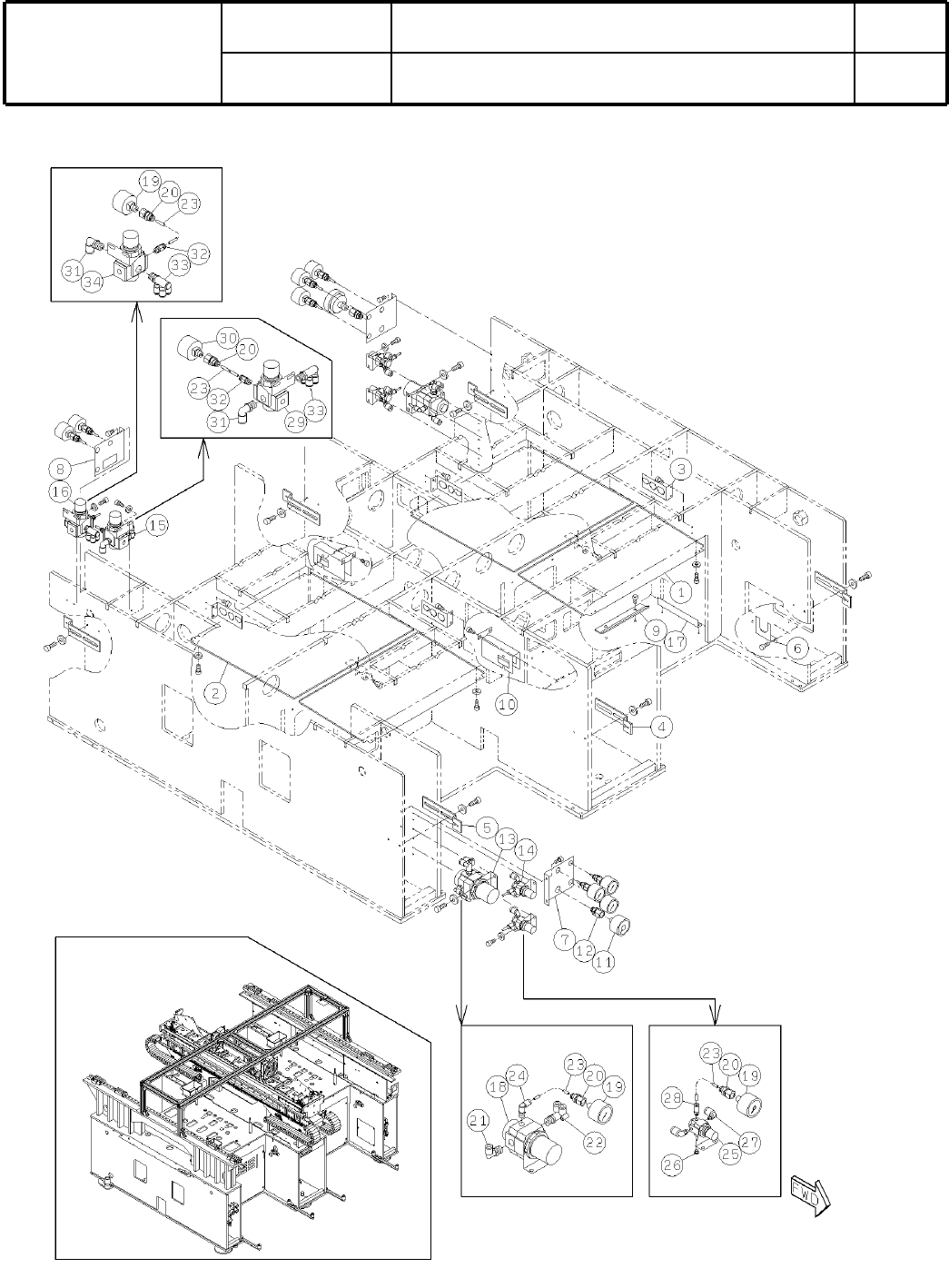

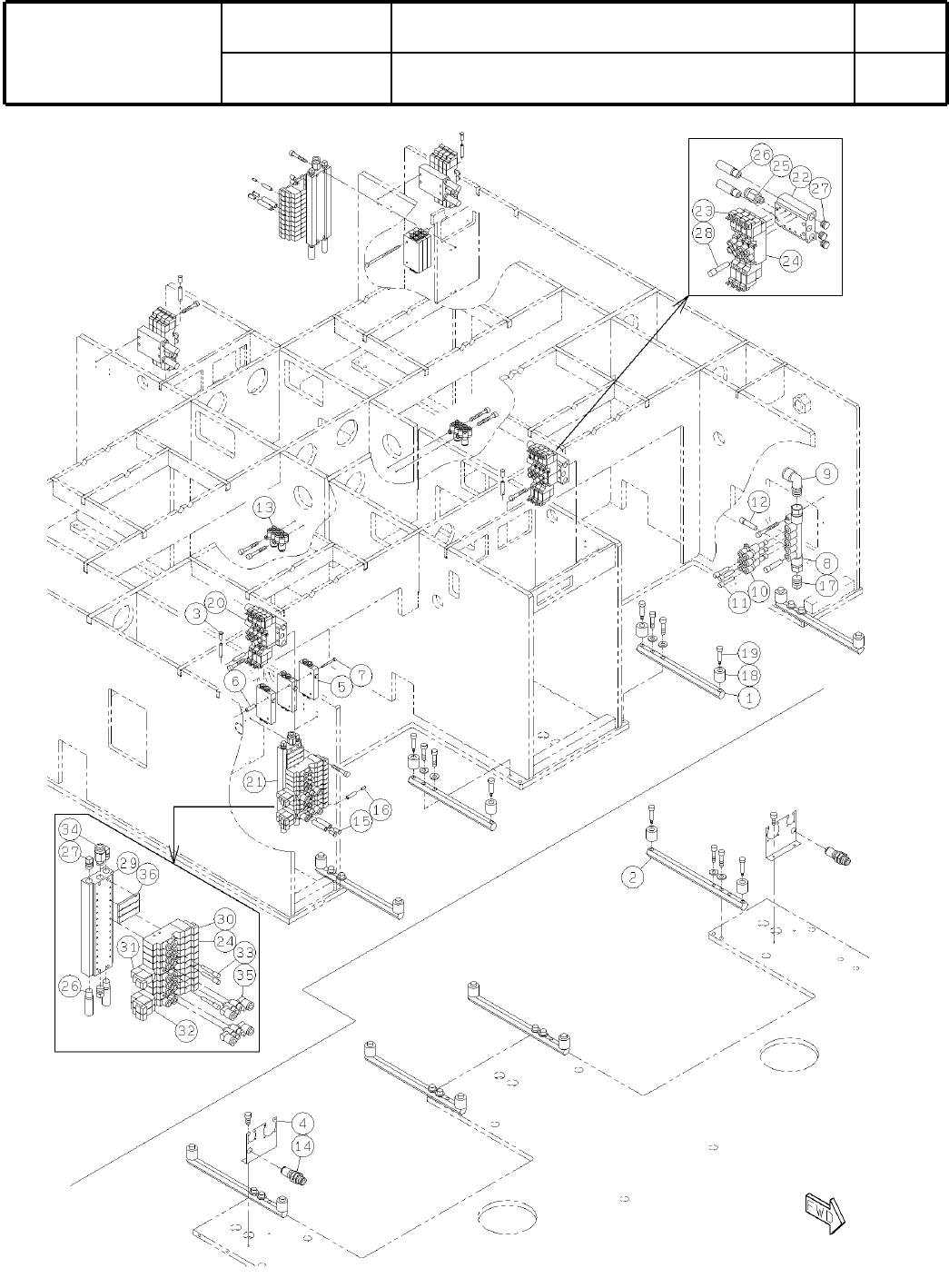

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610001530AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M5

Ref
No.
Remarks
R
1
Q't
y
1-C
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610001530AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BAR
4
1 KXFB02FSA01
BAR
4
2 N210019298AA
ORIFICE-RING
4
3 N210027678AB
BRACKET
2
4 N210019297AA
BLOCK
6
5 KXF0A7RAA00 VQ1000-FPG-C6C6
SPACER
4
6 KXF0CFBAA00 CB-320
BOLT
4
7 N510017336AA
Hexagon socket head cap screw M3X60-10.9 A2J (Trivalent)
MANIFOLD
2
8 KXF02A2AA00 KM12-08-03-10
JOINT
2
9 KXF0DZJAA00 KQ2L12-03S
JOINT
6
10 KXF0A0DAA00 KQ2X06-08
JOINT
6
11 KXF09ZBAA00 KQ2P-06
JOINT
3
12 KXF0DZKRA00 KQ2P-08
JOINT
4
13 KXF09ZUAA00 KQ2UD04-06
JOINT
2
14 KXF0DUAAA00 KCE08-00
RING
4
15 KXF089MAA00 R4X0.5
RING
10
16 KXF08ZYAA00 R2.5X0.5
PLUG
1
17 KXF0DHWAA00 Hexagon socket pipe plug R3/8
URETHANE
16
18 KXF0CUMAA00 A30-30
BOLT
16
19 KXF0CUNAA00 MSB13-35
MANIFOLD
4
20 N610002224AA
MANIFOLD
2
21 KXFX03E3A00
MANIFOLD
4
22 KXF09X4AA00 VV5QZ12-04C
VALVE
12
23 KXF0DR6AA00 VQZ1321-5MO-C6
VALVE
12
24 KXF09X3AA00 VQZ1121-5MO-C6
JOINT
4
25 KXF0DYT6A00 KQ2H08-01S
SILENCER
12
26 KXF00WBAA00 AN110-01
PLUG
18
27 KXF09FYAA00 R(PT)1/8
JOINT
4
28 KXF09ZBAA00 KQ2P-06
BASE
2
29 KXF0DR5AA00 VV5QZ12-13C
VALVE
6
30 KXF09X2AA00 VQZ1121-5MO-C4
VALVE
4
31 KXF0DR4AA00 VQZ1421-5MO-M5
VALVE
2
32 KXF0DR3AA00 VQZ1421-5MO-C6
JOINT
6
33 KXF09QCAA00 KQ2P-04
JOINT
2
34 KXF02B7AA00 KQH08-01S
SPEED-CONTROLLER
8
35 KXF0080AA00 AS1311F-M5-06
PLATE
6
36 KXF09XBAA00 VVQZ1000-10A-2
M6

1-D
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610001530AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M7

