QEJM4A-E-MPA-27 - 第159页

Ref No. Remarks R 1 Q't y 7-B 基 板 コンベアR Board Conveyor R ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 KXFX036KA00 Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 PIN 4 1 KXFB0210A00 FRAME…

100%1 / 386

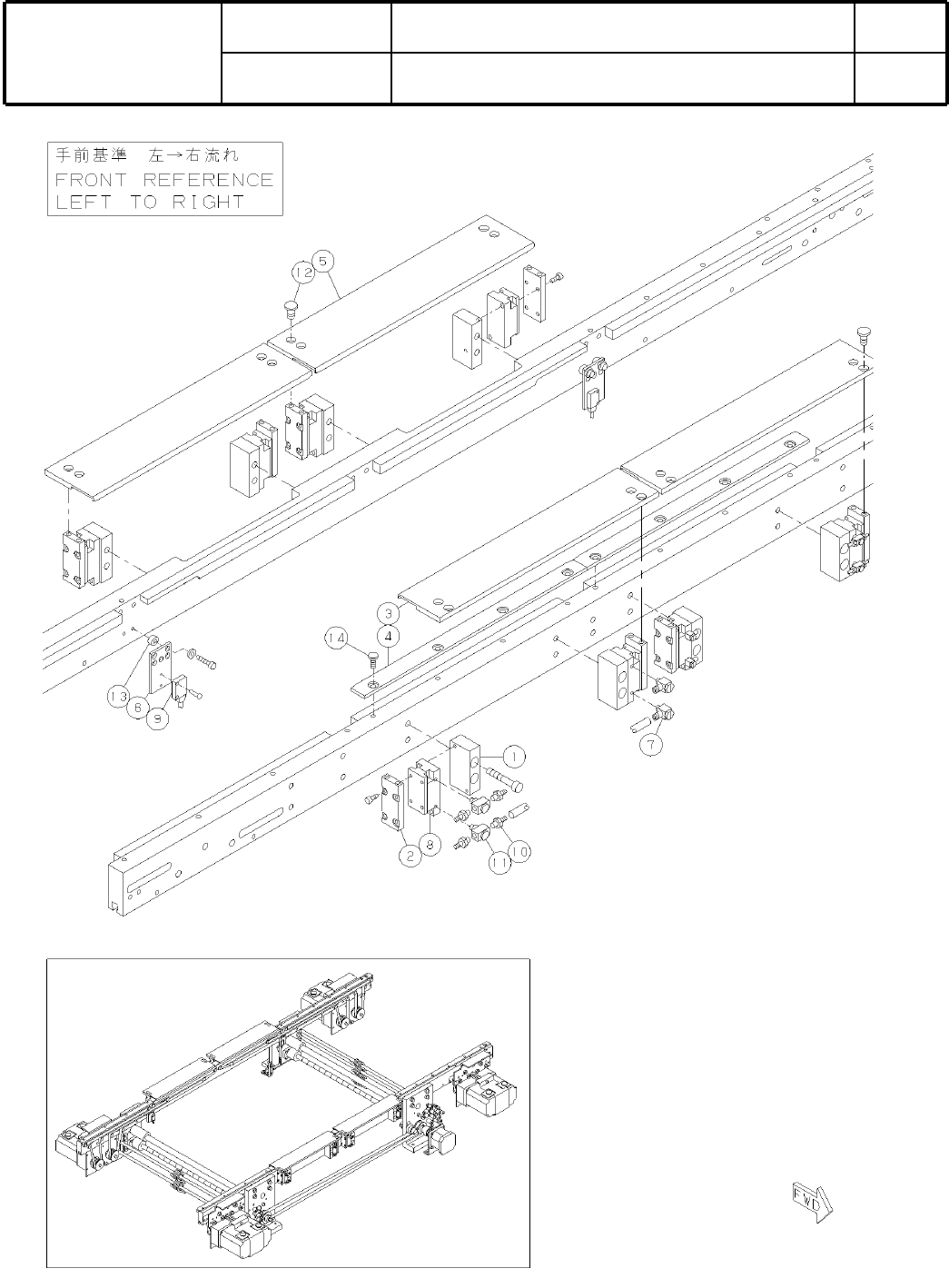

7-B
基
板
コンベアR
Board Conveyor R
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX036KA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S39

Ref
No.
Remarks
R
1
Q't
y
7-B
基
板
コンベアR
Board Conveyor R
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX036KA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PIN
4
1 KXFB0210A00
FRAME
1
2 N210022872AB
GUIDE
1
3 KXFB01J3A00
PW008D1
1
4 KXFB02SLA00
PH-BRACKET
1
5 KXFB02CUA00
PW004A0
1
6 KXFB01CCA00
BEARING
4
7 KXF03G0AA00 SFB38-10
BALL-SCREW
2
8 N510032362AA XSTR01204C1DFC7-607-P0(NA120501)
PH-SENSOR
1
9 KXF0DL0AA01 PM-K53B-C1(DA KXF0DL0AA01)
GREASE-NIPPLE
2
10 KXF0CSNAA00 GPA6A
BOLT
2
11 N510018903AA
Hexagon head bolt Best class M8X30-6g 4T A2J (Trivalent)
BOLT
5
12 N510017536AA
Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
S40


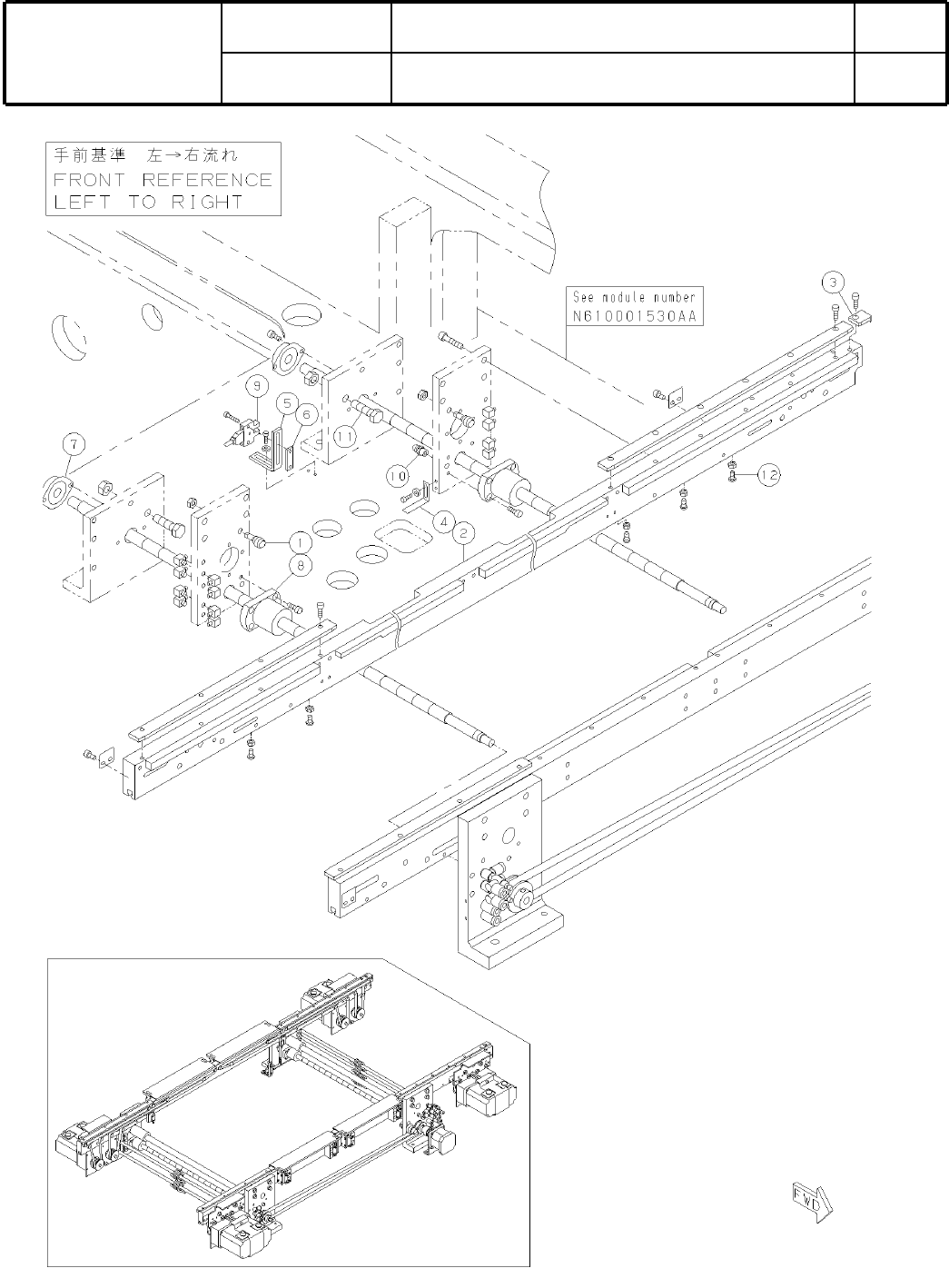

7-C
基
板
コンベアR
Board Conveyor R
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX036KA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S41

