QEJM4A-E-MPA-27 - 第247页
Ref No. Remarks R 1 Q't y 14-A ノズルチェンジャ(12ノズルヘッド):CM602-L Nozzle Changer (12 Nozzle Head):CM60-L ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 N610031959AB Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST …

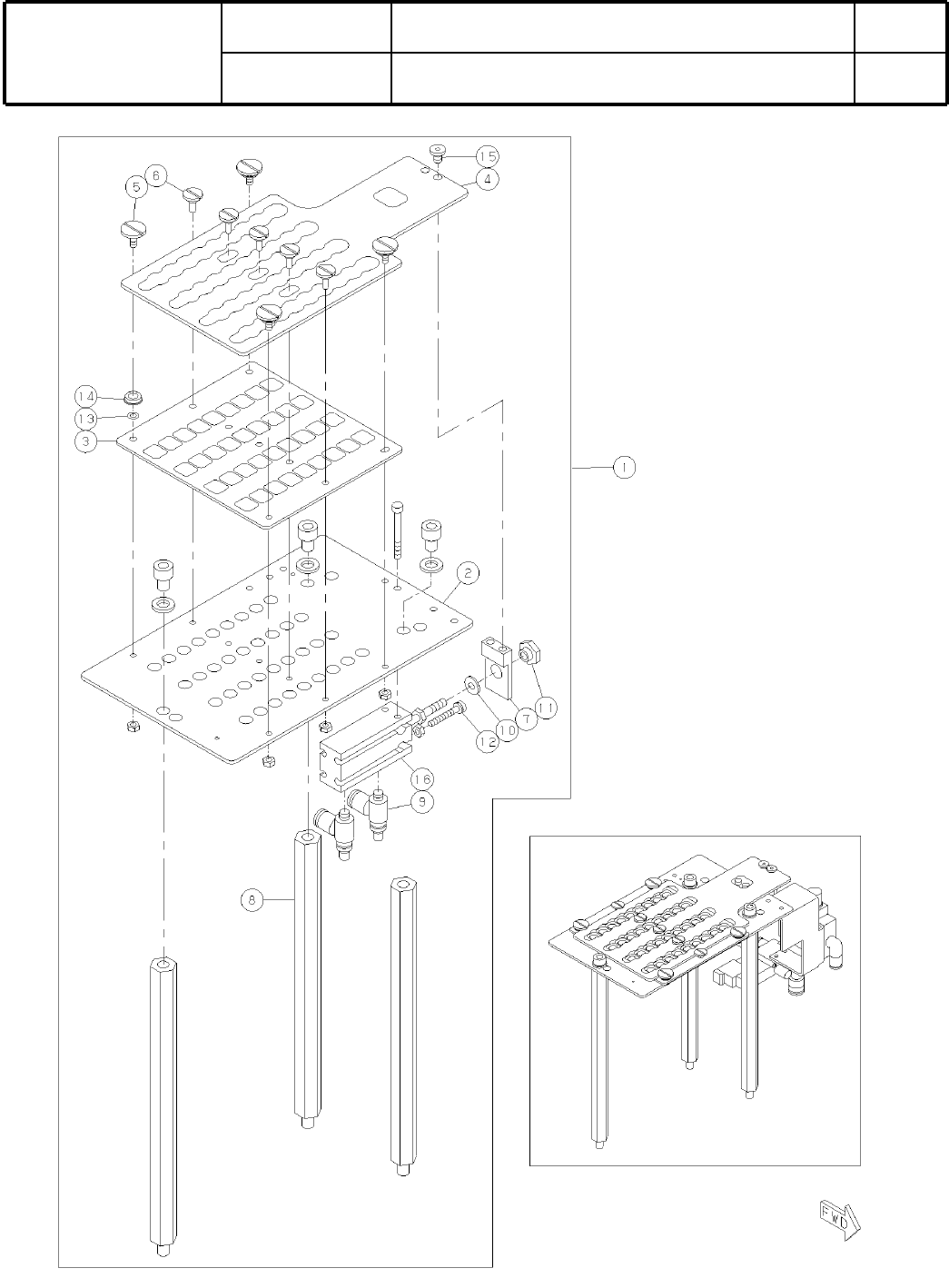

14-A
ノズルチェンジャ(12ノズルヘッド):CM602-L
Nozzle Changer (12 Nozzle Head):CM60-L
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610031959AB
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S127
Ref
No.
Remarks
R
1
Q't
y
14-A
ノズルチェンジャ(12ノズルヘッド):CM602-L
Nozzle Changer (12 Nozzle Head):CM60-L
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610031959AB
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
Nozzle Changer
1
1 N610028560AF
BASE
1
2 N210049499AC
HOLDER
1
3 N210049500AB
SHUTTER
1
4 N210068487AA
PIN
4
5 N210049502AB
PIN
5
6 N210049503AB
BRACKET
1
7 N210049504AA
POST
3
8 N510014218AA LSBWRKT12-171.5
SPEED-CONTROLLER
2
9 KXF00YMAA00 AS1201F-M5-04
WASHER
1
10 N510029688AA 87FWSSB-D10.0-V4.0-T1.0
FLOATING-JOINT
1
11 N510031110AA 87FJT4-0.7-3
STOPPER-BOLT
1
12 N610081088AA
SHIM
4
13 N510029758AA RS003006010
BEARING
4
14 N510011382AA DDLF-850ZZ H P0P25LY121
BOLT
2
15 N510019207AA EH0406,Trivalent chromate
CYLINDER
1
16 N610029483AB
S128

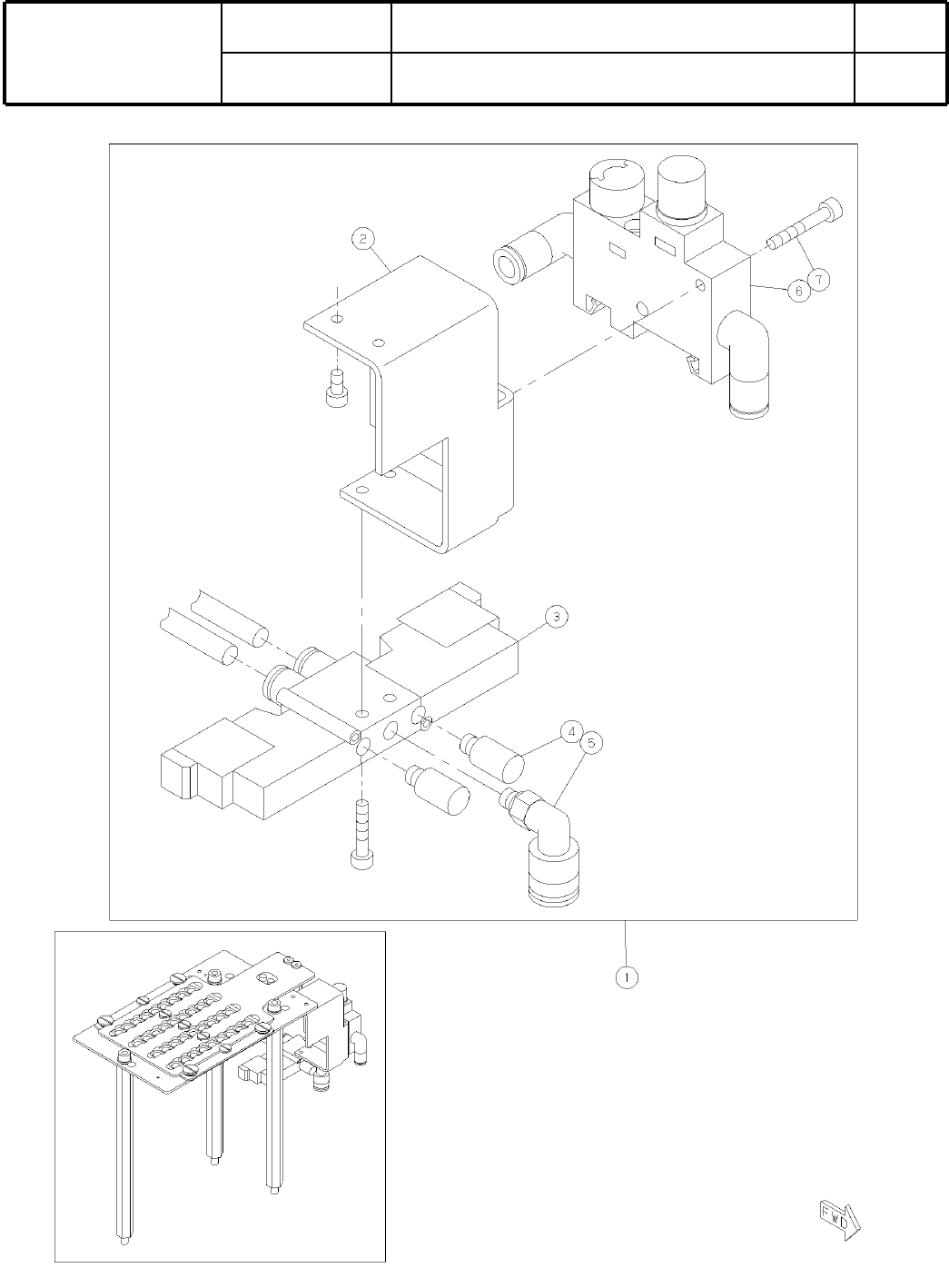

14-B
ノズルチェンジャ(12ノズルヘッド):CM602-L
Nozzle Changer (12 Nozzle Head):CM60-L
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610031959AB
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S129
