QEJM4A-E-MPA-27 - 第367页

Ref No. Remarks R 1 Q't y 52-A 高 速ヘッド (12ノズル) High-Speed Head ( 12 NOZZLE ) ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 N610067552AA Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 BRACK…

100%1 / 386

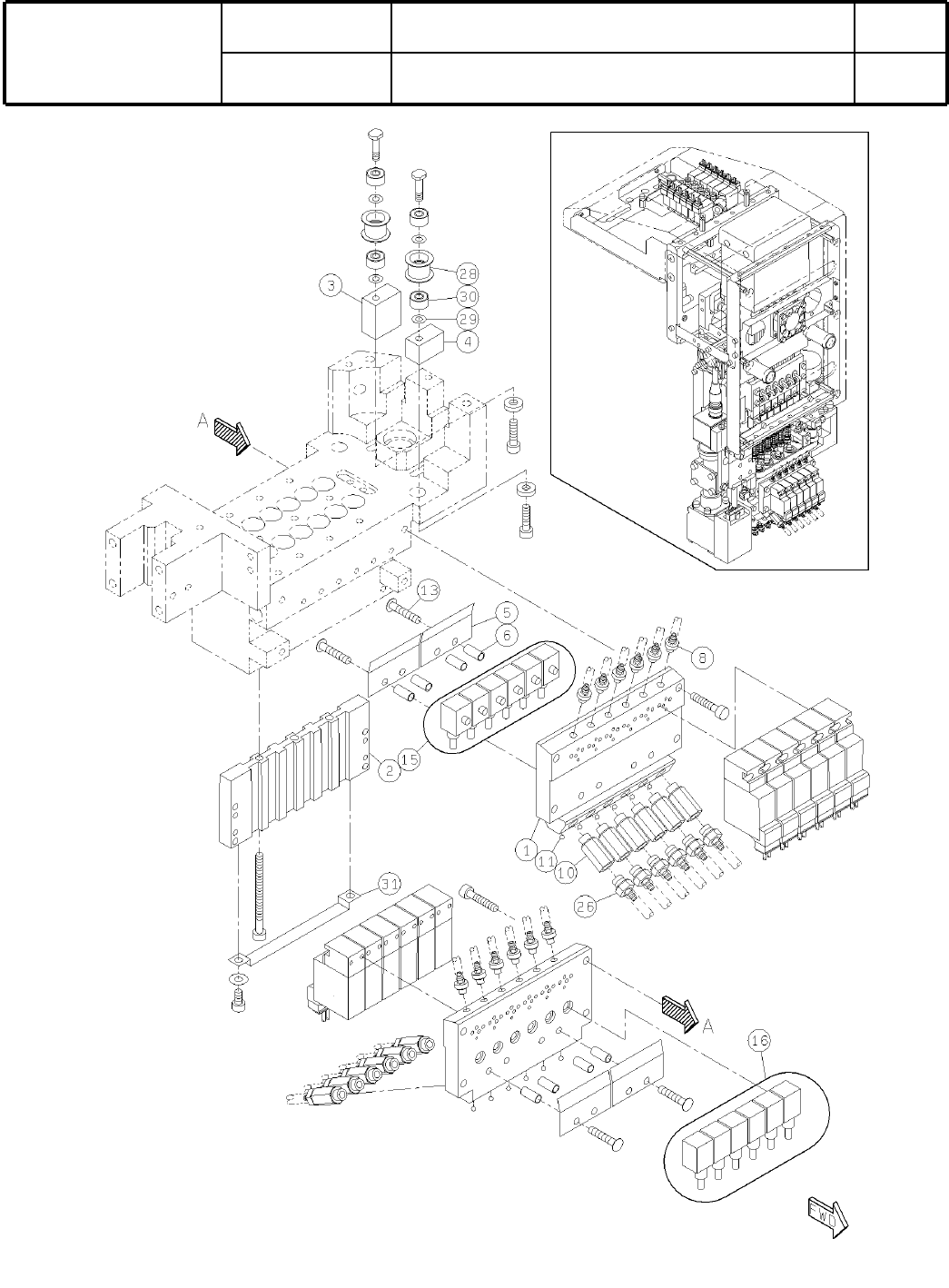

52-A
高
速ヘッド (12ノズル)
High-Speed Head ( 12 NOZZLE )
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610067552AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S247

Ref
No.
Remarks
R
1
Q't
y
52-A
高
速ヘッド (12ノズル)
High-Speed Head ( 12 NOZZLE )
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610067552AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
2
1 N210009479AG
PLATE
1
2 N210049814AF
BLOCK
1
3 N210045877AB
BLOCK
1
4 N210013350AB
PLATE
4
5 N210022303AE
SPACER
8
6 N210026226AA
JOINT
12
8 KXF0CSRAA00 M-3AU-3
JOINT
12
10 KXF02TCAA00 M-5J
STEEL-BALL
12
11 KXF04BQAA00 2
SCREW
8
13 N510015461AA
S020302,LAMIMATE,machine screw,M3x16,Trivalent chr
SENSOR
1
15 N610017022AC
SENSOR
1
16 N610017023AC
JOINT
24
26 KXF02T3AA00 M-5AU-4
PULLEY
4
28 N210048480AA
SHIM
8
29 KXF0BP8AA00 CIMRS3-6-0.5
BEARING
8
30 N510017124AA DDR-830ZZ
COVER
1
31 N210082443AA
S248

52-B
高
速ヘッド (12ノズル)
High-Speed Head ( 12 NOZZLE )
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610067552AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S249

