Advanced High Spee d F lexible Mounter 26 3. 拧开 PCB 的固定螺丝后拆 下。 4. 更换新 PCB 。 参考 PCB 的 Pa rt No . 是 AM 03 -005087A. 5. 按照拆卸过程的相反顺 序进行组装。 6. 实行 Li ght Mapping 。 Side PCB Pla te Insulation Bracket
Head
25
4. 拧开PCB的固定螺丝后拆下 。
5. 更换新PCB。
参考
PCB 的 Part No.是 AM03-005100A.
6. 按照拆卸过程的相反顺序进行组装。
7. 实行Light Mapping。
4.4.4.5. Side Illumination 更换步骤
1. 执行到Mirror Assy更换步骤的步骤。
2. 拧开Side Mirror的固定螺丝后拆下。

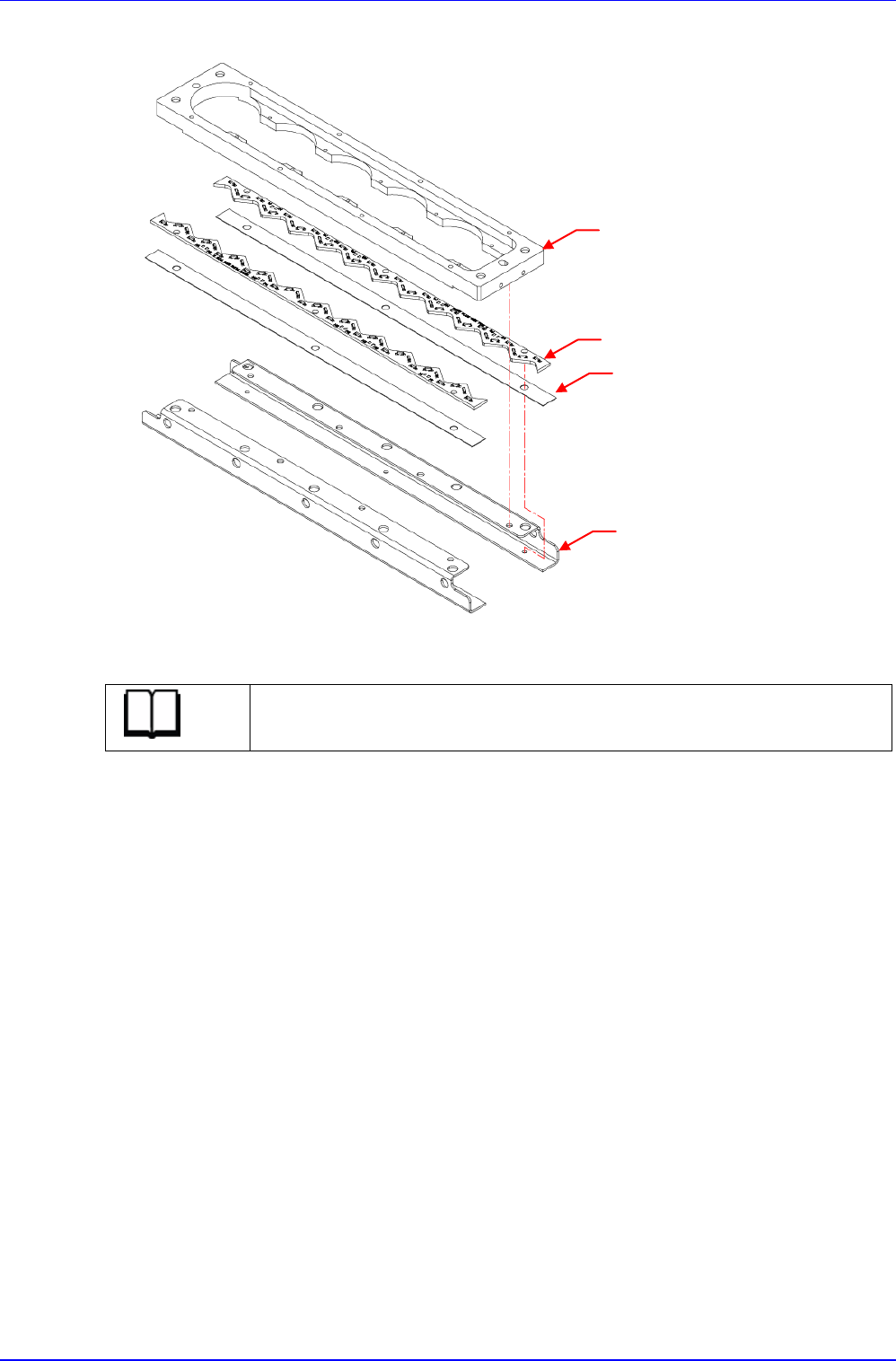

Diffuseer
Coaxial PCB
Plate
Insulation
Advanced High Speed Flexible Mounter
26
3. 拧开PCB的固定螺丝后拆下。
4. 更换新PCB。
参考
PCB 的 Part No.是 AM03-005087A.
5. 按照拆卸过程的相反顺序进行组装。
6. 实行Light Mapping。
Side PCB
Plate
Insulation
Bracket
Head
27
4.5. Fiducial Camera
4.5.1. 所需工具
T 型扳手(其它随机工具)或六角扳手
4.5.2. Fiducial Camera 更换步骤
1. 操作示教框把贴装头模块(Head Module)移动到设备正面。
2. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
3. 把连接到相机(Camera)的影像电缆连接器拆下。

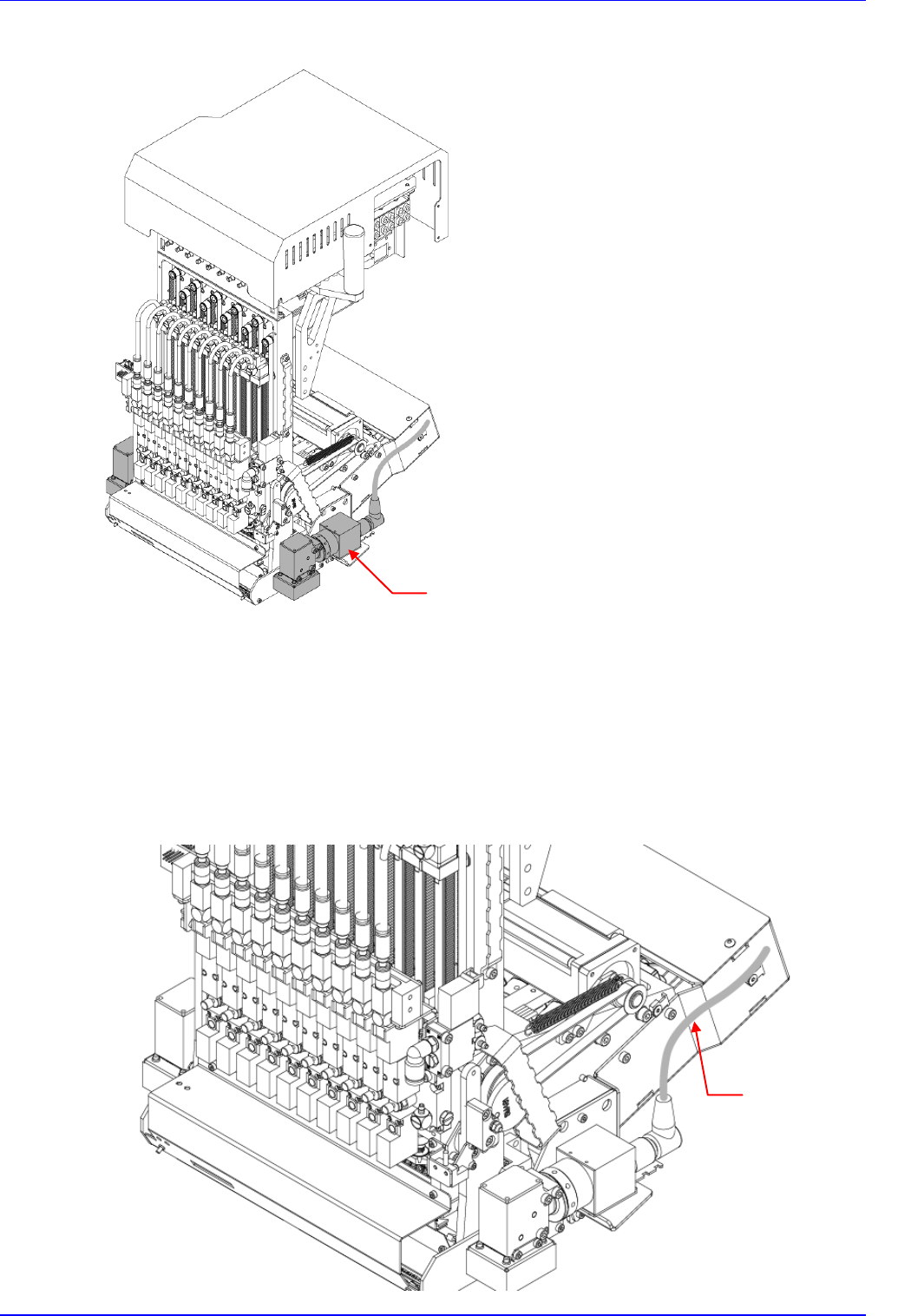

Connector
Fiducial Camera
