Conveyo r 9 5.2.6. Work Zo ne P CB 移送用 Belt 替换次序 1. 用扳手拧开固定马达的 固定螺丝后从 b racket 中分离马达 ， 然后利用 F lat Bel t 的橡胶弹性 用手拽出进行分离 . 2. 更换新 belt 。 参考 Belt 的 Part No. 是 J66021018A 。 3. 更换皮带后组装时，左 右移动 Idl e r 设定张力值 。 . Mo tor Belt PCB…
Advanced High Speed Flexible Mounter
8

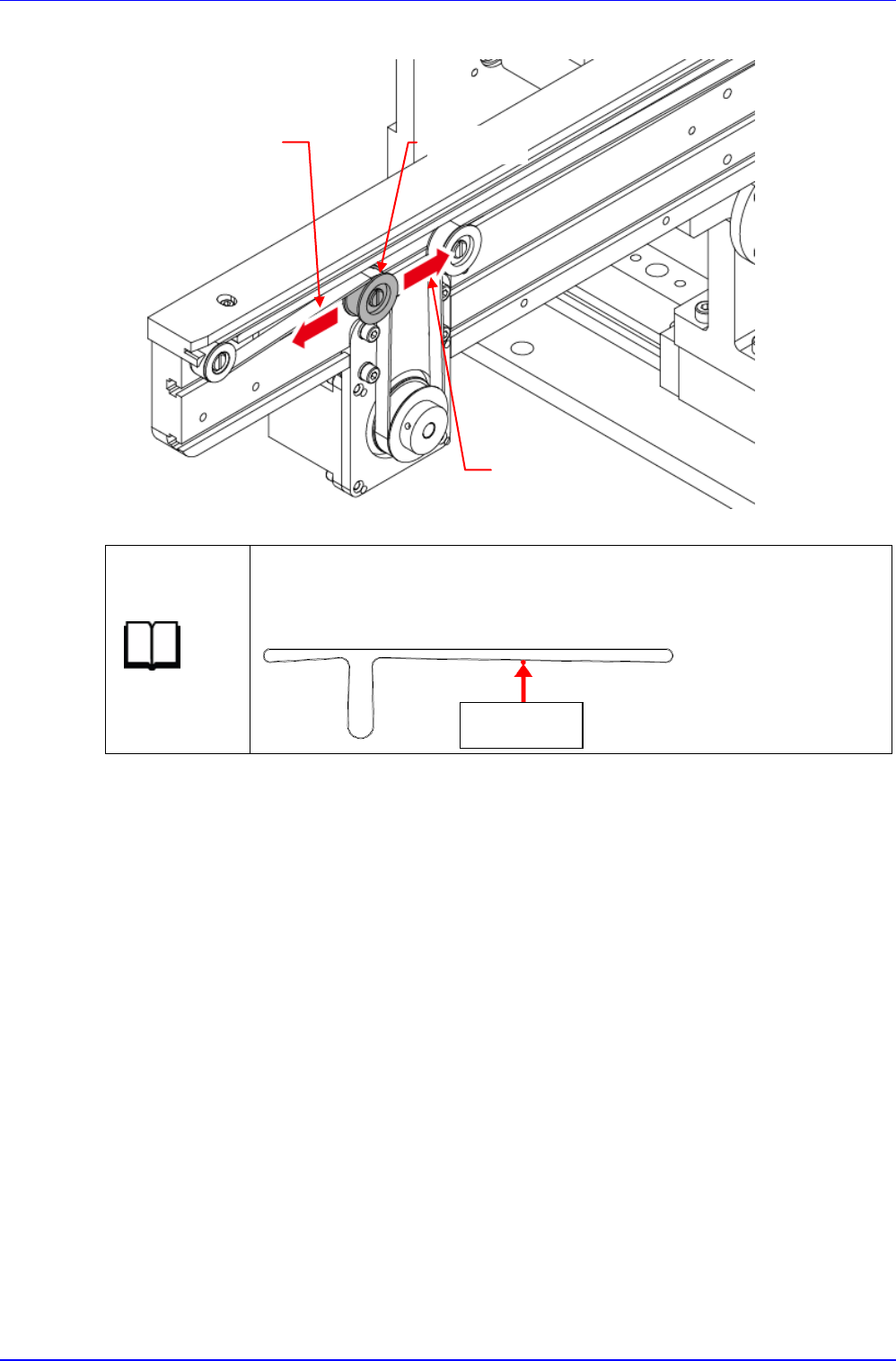

3. 更换皮带后组装时，左右移动Idler设定张力值。.
参考
Tension : 135
±
10%Hz
Tension Gage : U-505
4. 完成作业后打开设备正面的总开关，重新启动PC。
5. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Station后，点击<Belt Ru
n>按钮确认Belt是否正常工作。
Idler Shaft
PCB
移送
Belt
张力增加
PCB
移送
Belt 张
力减少
测量位置
Conveyor
9

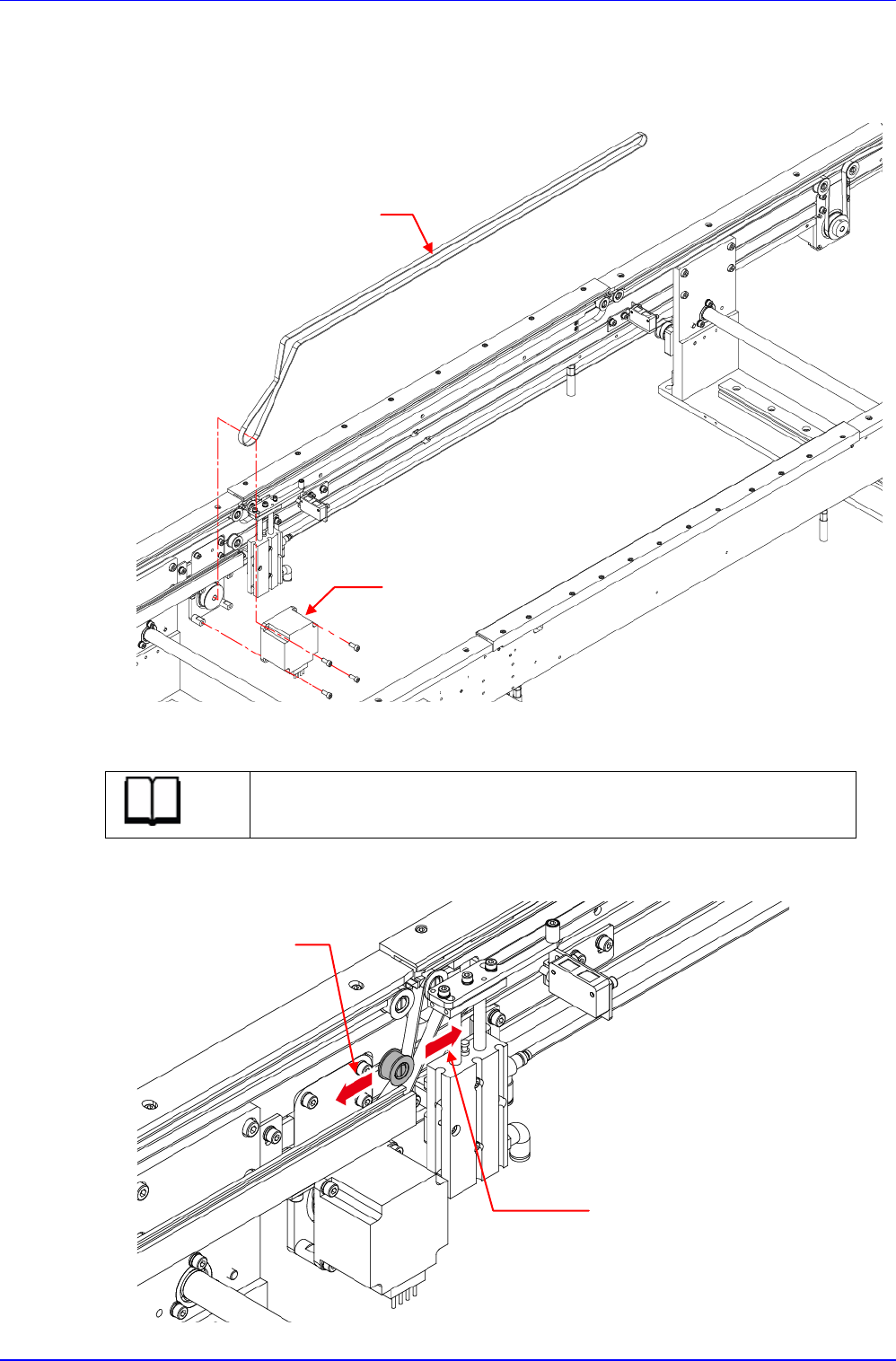

5.2.6. Work Zone PCB移送用Belt替换次序
1. 用扳手拧开固定马达的固定螺丝后从bracket中分离马达 ， 然后利用Flat Belt的橡胶弹性
用手拽出进行分离.
2. 更换新belt。
参考
Belt 的 Part No.是 J66021018A。
3. 更换皮带后组装时，左右移动Idler设定张力值。.
Motor
Belt
PCB
移送
Belt
张力增加
PCB
移送
Belt 张
力减少
Advanced High Speed Flexible Mounter
10

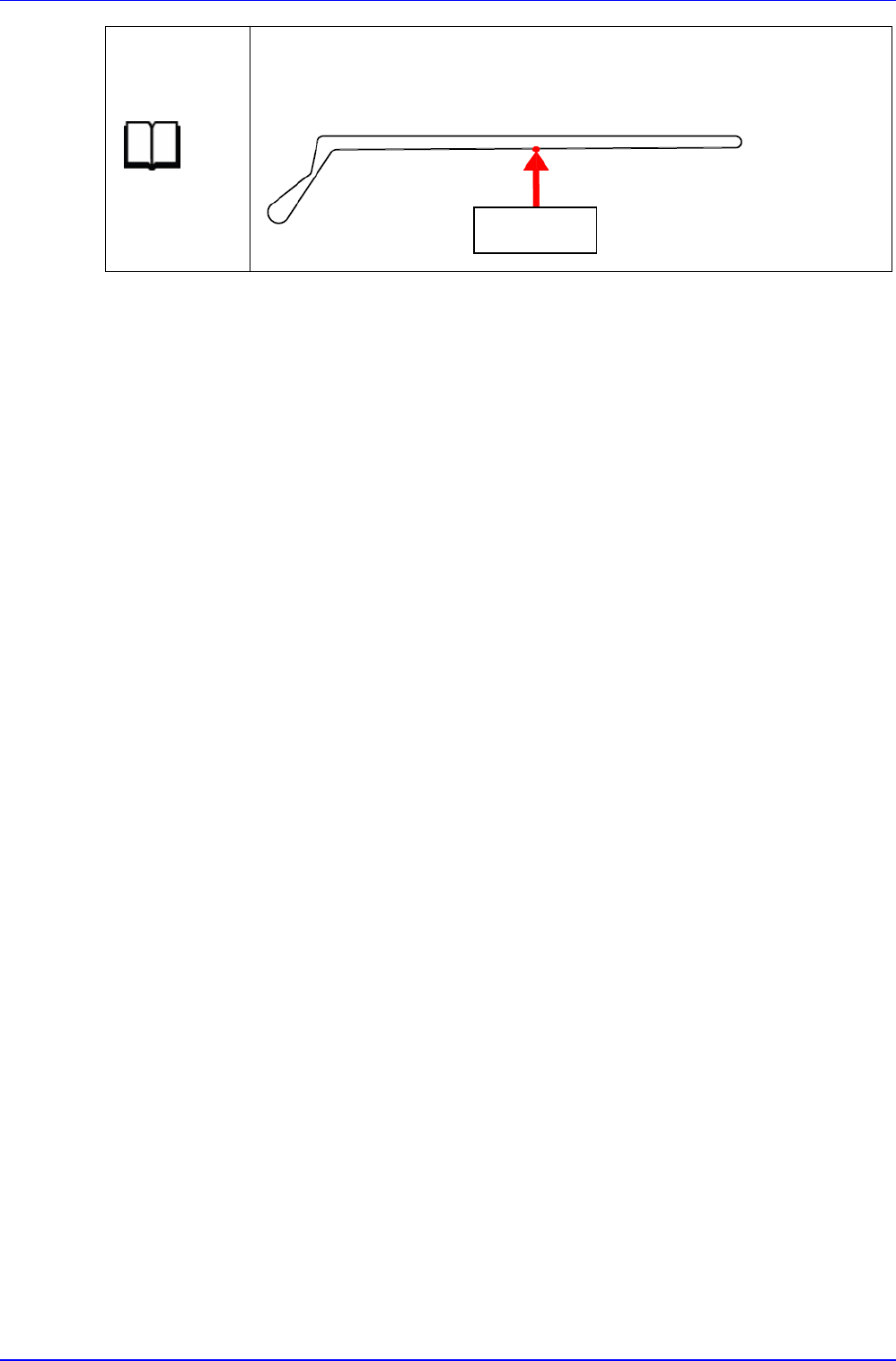

参考
Tension : 177
±
10%Hz
Tension Gage : U-505
4. 完成作业后打开设备正面的总开关，重新启动PC。
5. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Station后，点击<Belt Ru
n>按钮确认Belt是否正常工作。
测量位置
