Conveyo r 13 5.3.3. 入出口 PCB 移送用 Motor 替换次序 1. 操作示教框把 X Fr ame 移动到后面 . 2. 请正常关闭 PC 后，关 闭设备前面的 Ma in Sw itch . 3. 请分离相应的电动机电 缆 . 4. 用扳手拧开固定 马达的固定螺丝 后从 br acket 中分 离马达，然后 拧开 Pul le y 的 Set S cre w 后 分离马达进行更换 . 5. 更换新 Mot or…
Advanced High Speed Flexible Mounter
12
4. 用扳手拧开固定马达的固定螺丝后从bracket中分离马达，然后拧开Pulley的Set Screw后
分离马达进行更换.
6. 更换新Motor。
参考
Motor 的 Part No.是 J3108062A。
5. 更换马达时请注意下列事项.
参考
请对准
Pulley
和马达
Shaft
的端头后进行组装
.
参考皮带更换步骤设定张力
.
Conveyor
13

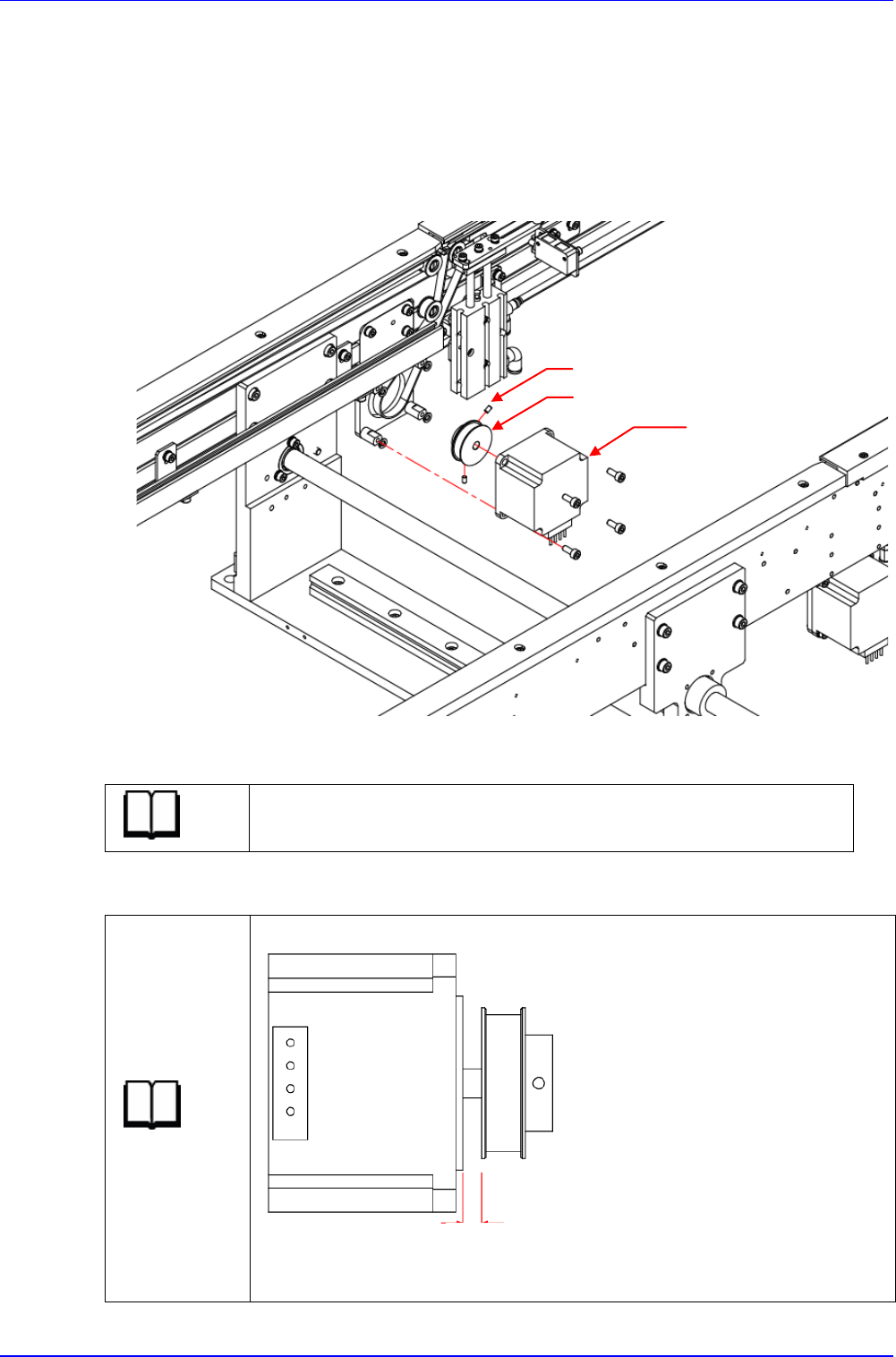

5.3.3. 入出口PCB移送用Motor替换次序
1. 操作示教框把X Frame移动到后面.
2. 请正常关闭PC后，关闭设备前面的Main Switch.
3. 请分离相应的电动机电缆.
4. 用扳手拧开固定马达的固定螺丝后从bracket中分离马达，然后拧开Pulley的Set Screw后
分离马达进行更换.
5. 更换新Motor。
参考
Motor 的 Part No.是 J31041014A。
6. 更换马达时请注意下列事项.
参考
电动机和
Pulley
的组装位置基准
.
参考皮带更换步骤设定张力
.
Pulley
Set Screw
Motor
4.1mm
Advanced High Speed Flexible Mounter
14
5.3.4. Work PCB移送用Motor替换次序
1. 操作示教框把X Frame移动到后面.
2. 请正常关闭PC后，关闭设备前面的Main Switch.
3. 请分离相应的电动机电缆.
4. 用扳手拧开固定马达的固定螺丝后从bracket中分离马达，然后拧开Pulley的Set Screw后
分离马达进行更换.
5. 更换新Motor。
参考
Motor 的 Part No.是 J31041014A。
6. 更换马达时请注意下列事项.
参考
电动机和
Pulley
的组装位置基准
.
参考皮带更换步骤设定张力
.
Pulley
Motor
Set Screw
1.9mm
