第 7 章. BUT
7.1. BUT
7.1.1. 所需工具
T型扳手(其它随机工具)或六角扳手
Wrench
7.1.2. Air Cylinder替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 请正常关闭PC后，关闭设备前面的Main Switch。

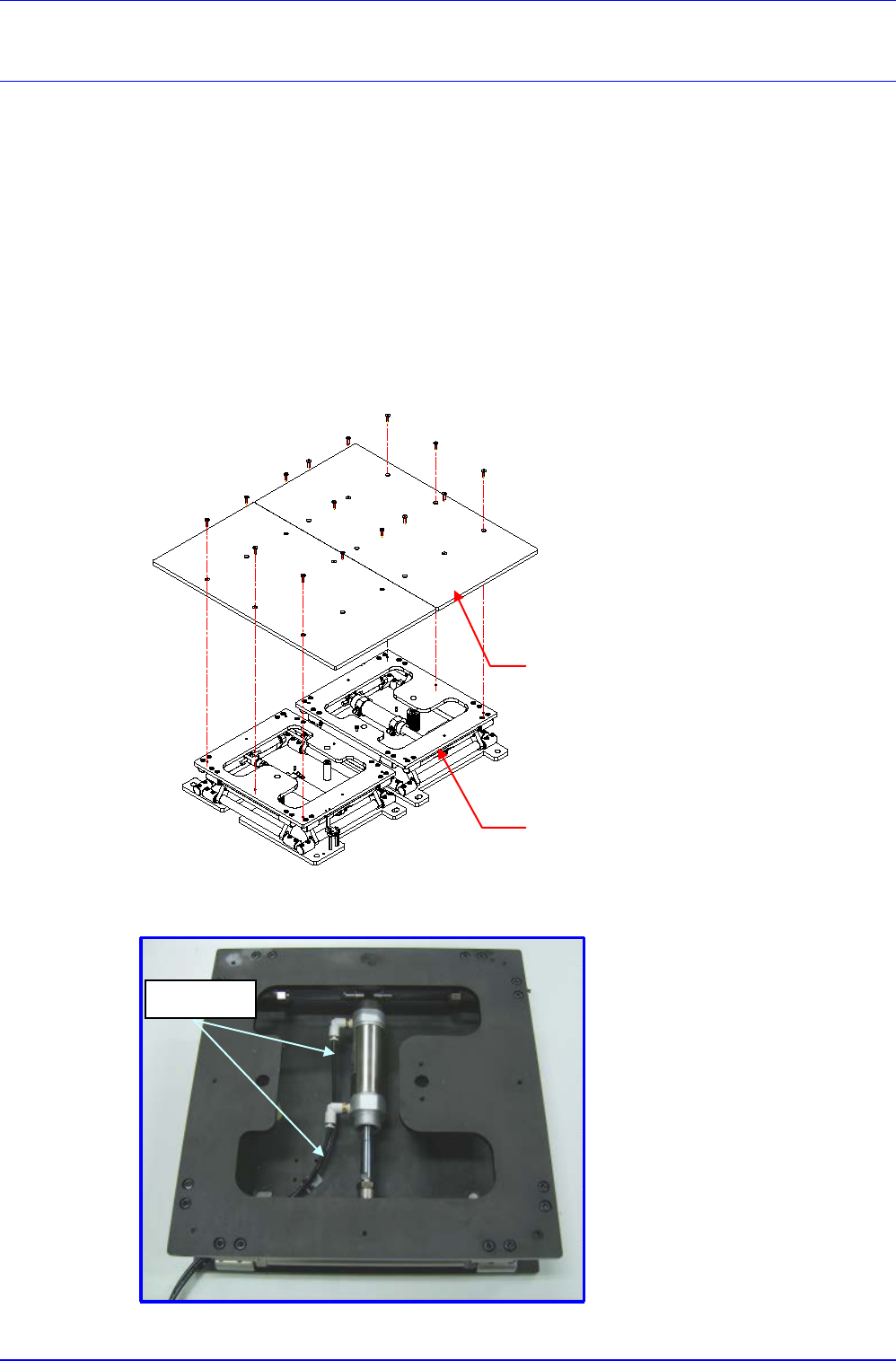

3. 为了拆卸Back Up Plate请除去对应Back Up Plate固定用固定螺丝.
4. 请除去连接在气缸接头的空气管。
Back Up Plate
Upper Plate
Air Tube
Advanced High Speed Flexible Mounter
4

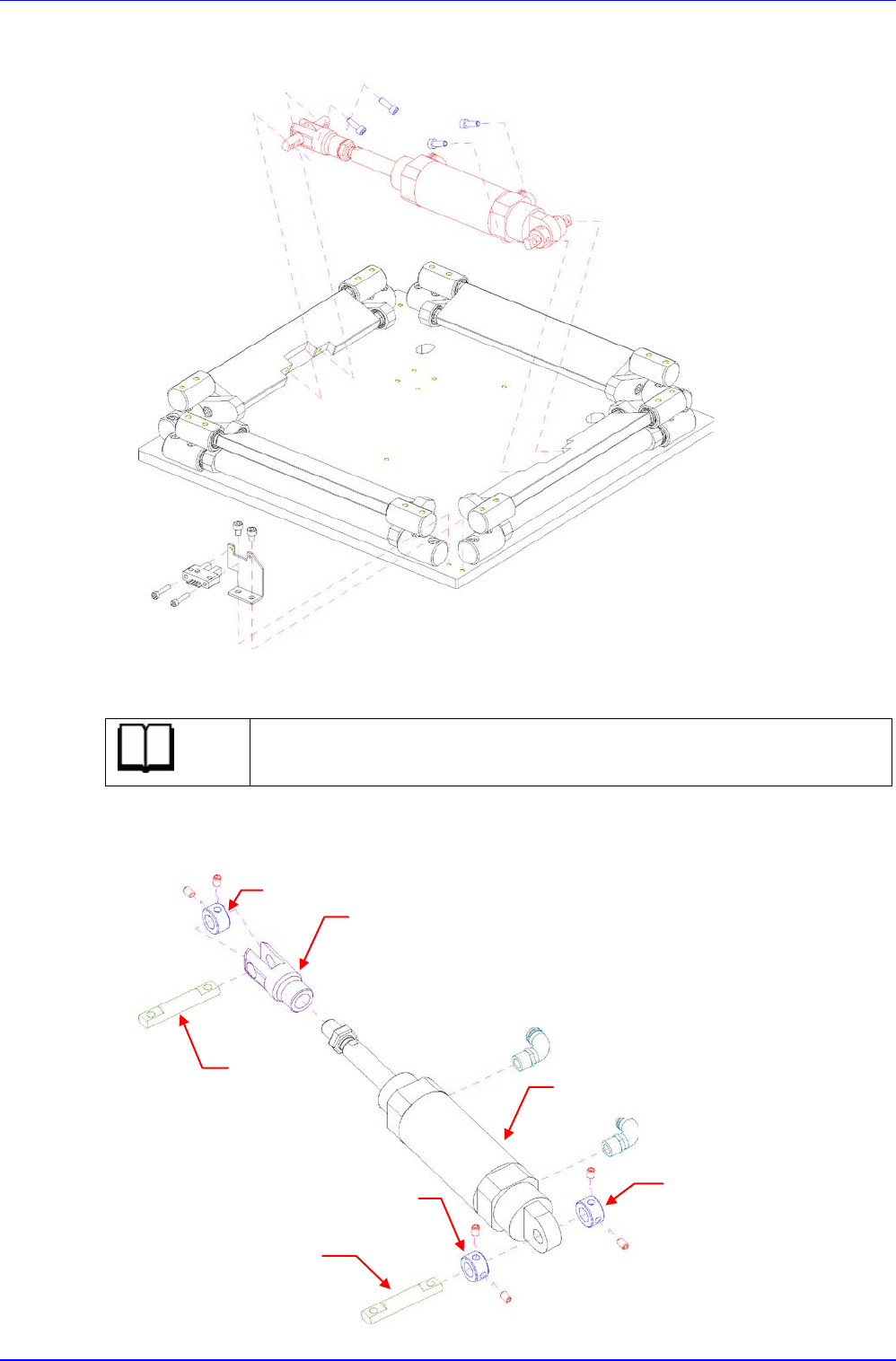

5. 拧开气缸固定到Upper driving link的固定螺丝(M4-4个)替换cylinder module。此时请勿
除去Upper Plate 。
6. 替换时尽量把cylinder module紧贴到Upper driving link。
参考
气缸的 Part No.是 J6701088A
7. 首先固定Cylinder Body 的两个Ring Fixer后，Cylinder Joint部Ring Fixer的Set Screw(M
4-2个)稍微拧松一些。
Ring Fixer
Ring Fixer
Ring Fixer
Cylinder
Joint Pin
Cylinder
Joint Pin
Cylinder
Joint
Cylinder
Body
BUT
5

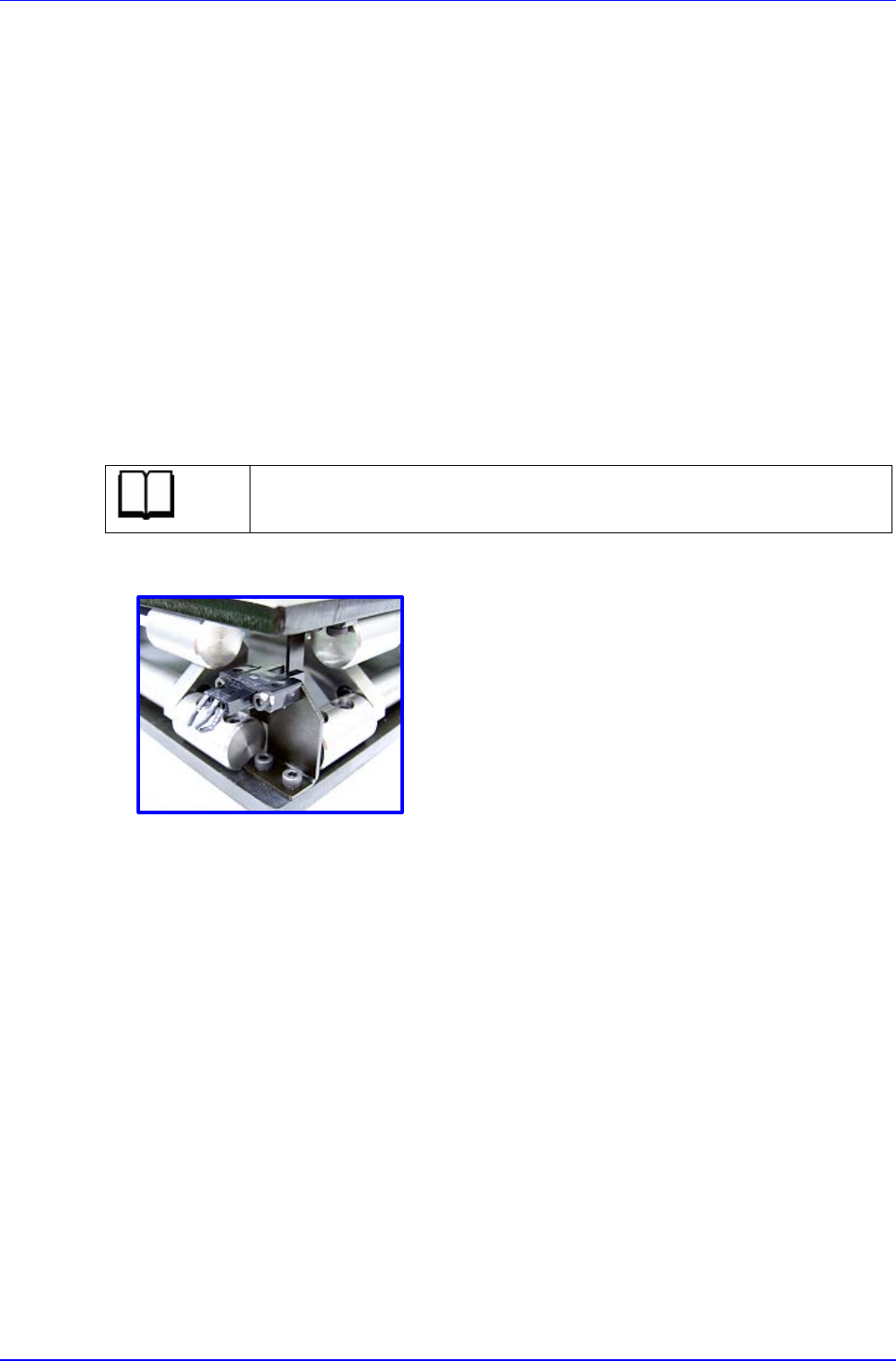

8. 用手按Upper Plate，气缸工作时请确认是否发生卡住现象。如果不发生卡住现象，则拧
紧Set Screw。拧紧Ring Fixer的Set Screw时请勿施加力度，请紧贴到Cylinder Joint进行
组装。
9. 在Cylinder Joint Pin和Ring Fixer之间涂足量的润滑脂，为了使之充分吸收润滑脂，反
复用手按Upper Plate。
润滑脂: Super Lube (Synco Chemical Corp)。
10. 气缸接头上连接空气管，利用固定螺丝连接Back Up Plate。
11. 完成作业后打开设备正面的总开关，重新启动PC。
12. Back Up Table工作时确认Back Up Table正常工作与否。
7.1.3.
Sensor 替换次序
1. 请执行Air Cylinder替换次序的No. 1~No. 3
2. 请分离传感器电缆的连接器。
3. 请除去传感器固定到传感器 Bracket的固定螺丝，替换成新的传感器。
参考
感应器的 Part No.是 J3212002A
4. 按照拆卸的倒序进行组装。把传感器固定到Bracket时，使之与Upper Plate侧面平行。
5. 作业完成，请打开设备前面的Main Switch启动PC。
6. Back Up Table工作时请确认传感器是否正常工作。
