7.1.4. Upper Plate 및 Lower Base Spring 替换次序

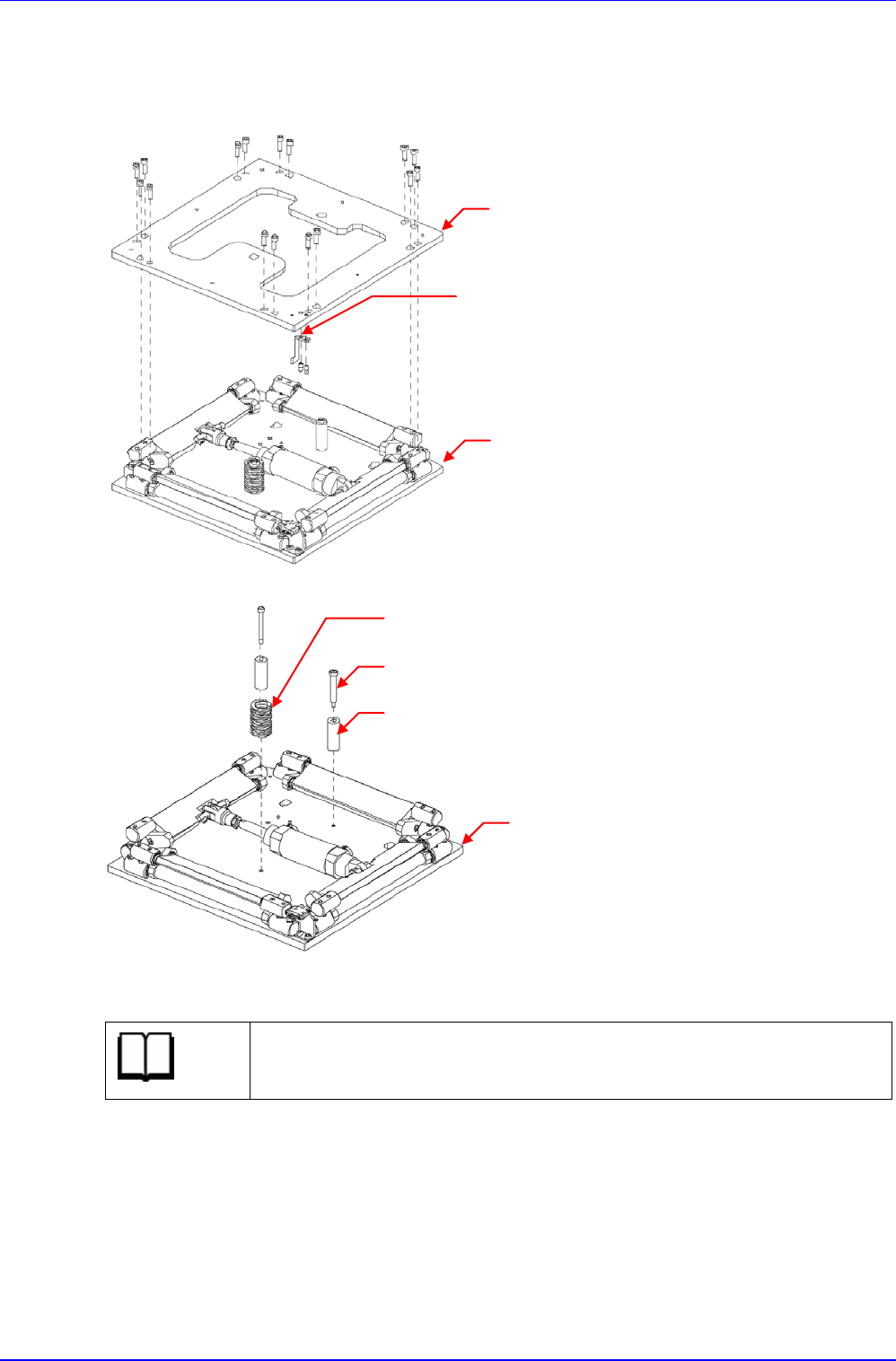

1. 如下图所示地拆下Upper Plate与Spring.
2. 更换新Upper Plate与Spring.
参考
Upper Plate
的
Part No.
是
J70531053C.
Spring 的 Part No.是 J6107047A.
3. 作业完成，请打开设备前面的Main Switch启动PC。
Upper
Plate
Lower Base
Spiring Assy
Sensor Dog
Lower Base
Spiring Assy
Urethan Cushion
Shoulder Screw
Spring
